Сбрасываем давление в системе питания (см. Замена топливного фильтра).

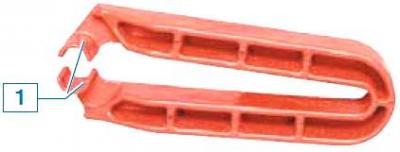

Для снятия наконечника трубки нагнетательной магистрали со штуцера топливной рампы необходимо применить специальный инструмент.
Его рабочие части 1 позволяют освободить (разжать) металлические пружинные держатели наконечника трубки нагнетательной магистрали.
В отсутствии специального инструмента изготавливаем приспособление из отрезка металлической или пластмассовой трубки внутренним диаметром 8,0—8,5 мм и наружным диаметром 11,5—12,2 мм.
Разрезаем трубку вдоль на две половины.

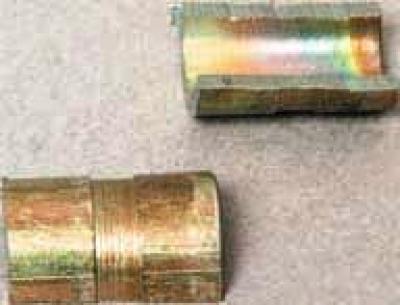

Например, можно изготовить приспособление из металлического колпачка колесного вентиля, отпилив у него носик и разрезав пополам.

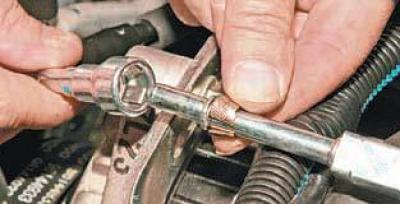

Или вот, например, приспособление, изготовленное из отрезка трубы подходящего диаметра.
Надеваем половинки приспособления на штуцер топливной рампы и вводим их в наконечник топливной трубки.

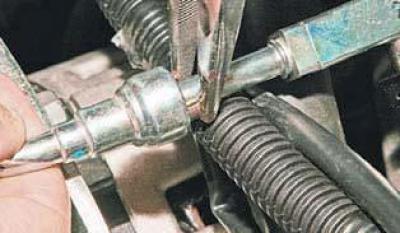

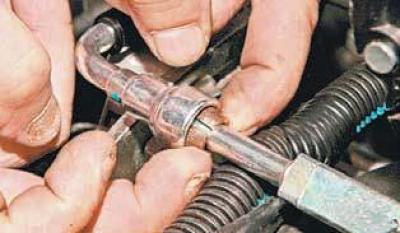

Губками пассатижей задвигаем приспособление внутрь наконечника трубки…
…и снимаем наконечник трубки со штуцера топливной рампы.

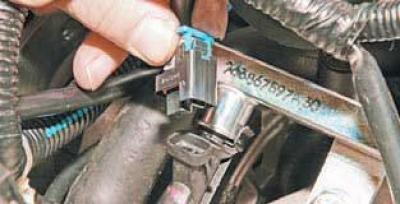

Приподняв фиксатор колодки жгута проводов форсунки…

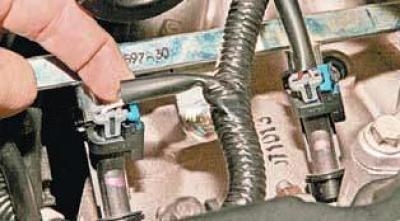

…снимаем колодку с форсунки.
Аналогично отсоединяем колодки жгута проводов системы управления двигателем от других форсунок.

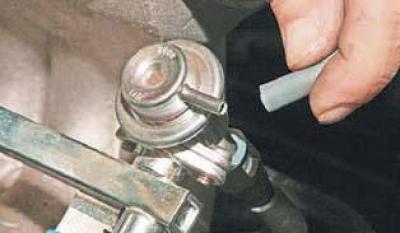

Снимаем шланг со штуцера регулятора давления топлива.
Сжимаем лепестки фиксатора наконечника трубки сливной магистрали и снимаем наконечник трубки с патрубка регулятора.

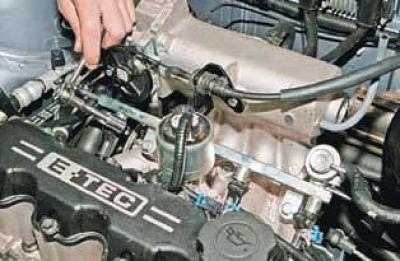

Головкой «на 12» отворачиваем два болта крепления топливной рампы к впускному коллектору.

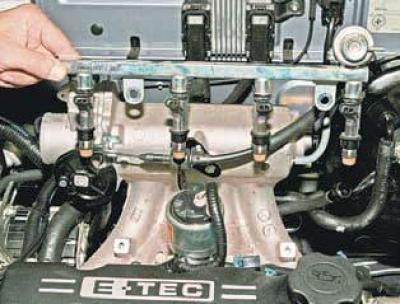

Потянув топливную рампу вдоль осей форсунок, снимаем рампу, извлекая форсунки из отверстий впускного коллектора.
Для снятия топливной форсунки…

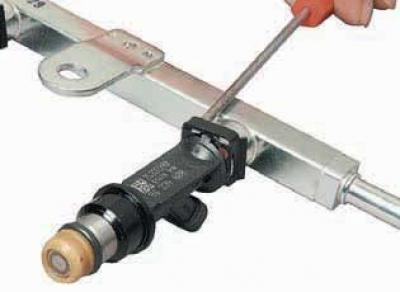

…поддеваем шлицевой отверткой фиксатор…

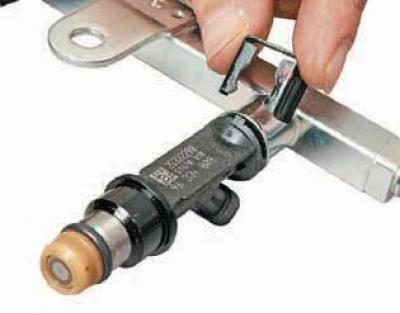

…и снимаем его.

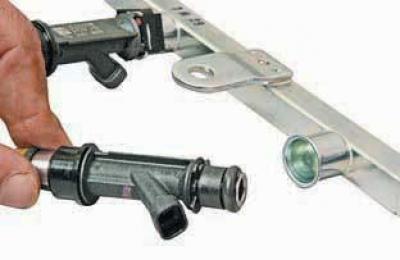

Извлекаем наконечник форсунки из отверстия топливной рампы.

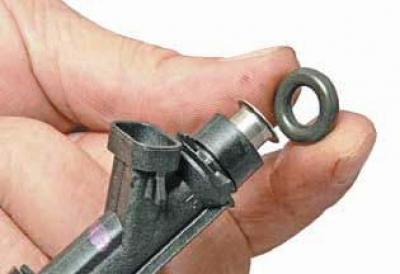

Снимаем верхнее…

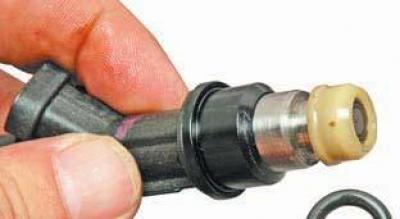

…и нижнее резиновые уплотнительные кольца с наконечников форсунки.
Аналогично снимаем остальные форсунки.
Уплотнительные кольца форсунок заменяем новыми.
Перед установкой форсунок в рампу и впускной коллектор наносим на уплотнительные кольца тонкий слой моторного масла.
Сборку и установку топливной рампы с форсунками выполняем в обратной последовательности.
