Сбрасываем давление в системе питания (см. Замена топливного фильтра).
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.
В салоне автомобиля поднимаем подушку заднего сиденья.
Поддев шлицевой отверткой крышку лючка топливного модуля …

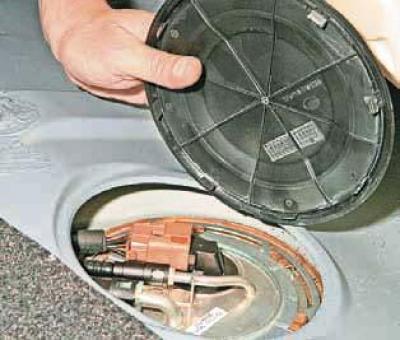

…снимаем крышку.
Для отсоединения колодки жгута проводов системы управления двигателем от разъема крышки топливного модуля…

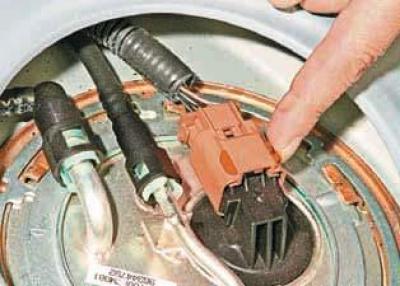

…сдвигаем блокиратор колодки жгута проводов системы управления двигателем (оранжевого цвета)…
…и, надавив на фиксатор в задней части колодки жгута проводов…

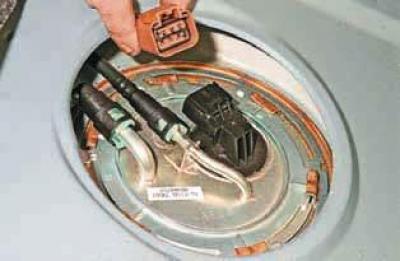

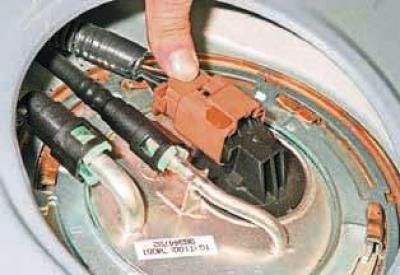

…снимаем колодку.

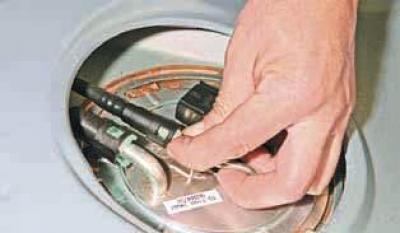

Сжимаем фиксатор наконечника трубки сливной магистрали…
…и снимаем наконечник трубки со штуцера крышки топливного модуля.

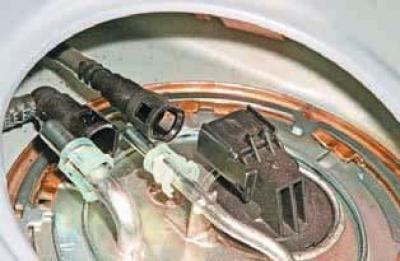

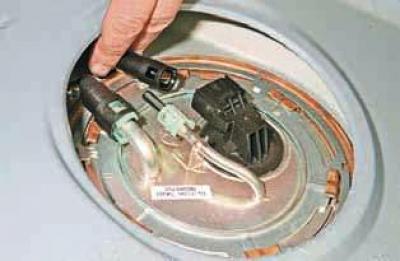

Аналогично с другого штуцера крышки модуля снимаем наконечник трубки нагнетательной магистрали.

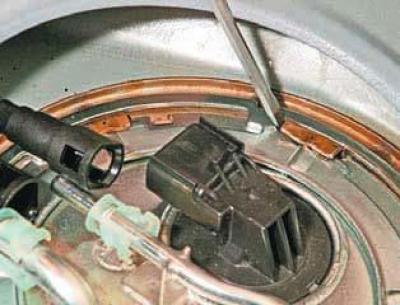

Шлицевой отверткой поворачиваем запорное кольцо крышки топливного модуля против часовой стрелки до совпадения пазов в кольце и выступов во фланце топливного бака…

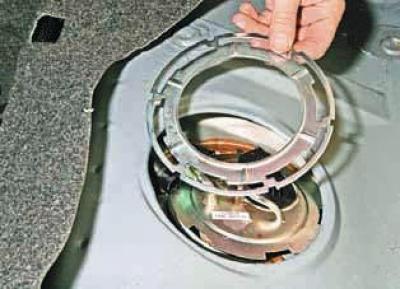

…и снимаем кольцо.

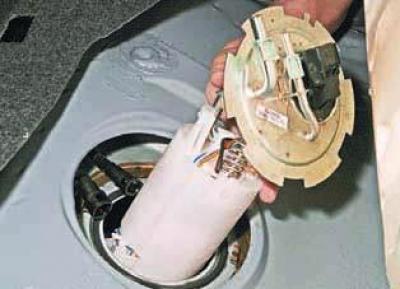

Извлекаем топливный модуль из отверстия топливного бака.

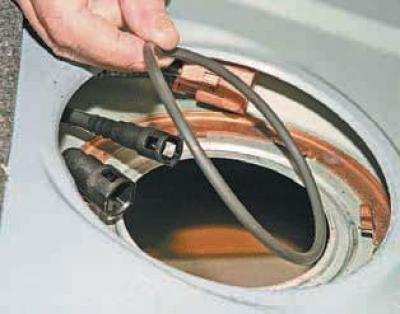

Соединение крышки топливного модуля с фланцем отверстия бака уплотняется резиновым кольцом.
Для замены датчика указателя уровня топлива и резистора контрольной лампы резерва топлива…

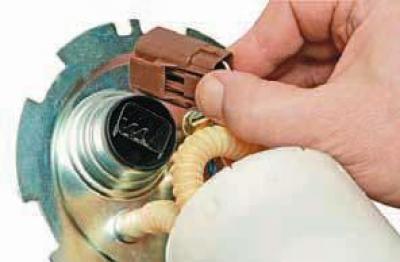

…нажав на фиксатор колодки жгута проводов, отсоединяем колодку от разъема крышки топливного модуля.
Для снятия датчика и резистора необходимо извлечь наконечники их проводов из колодки жгута проводов (у датчика провода синего и белого цвета, а у резистора — желтого и серого).
Помечаем расположение проводов в колодке.

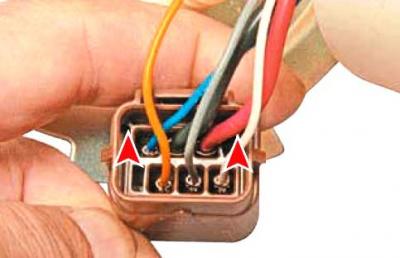

Через два отверстия колодки (показанные стрелкой) поочередно надавливаем шилом на выступы фиксатора наконечников проводов…

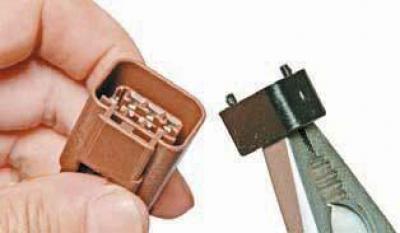

…и пассатижами извлекаем из колодки фиксатор наконечников проводов.

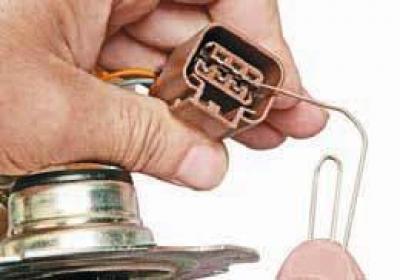

Шилом или проволокой канцелярской скрепки отжимаем язычок колодки, который держит наконечник нужного провода…

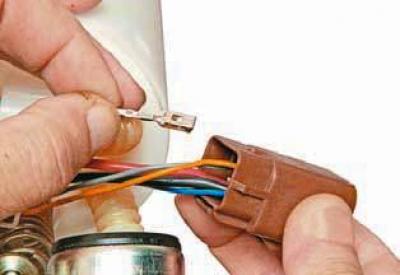

…и извлекаем наконечник провода из колодки.
Аналогично извлекаем из колодки наконечники других проводов.

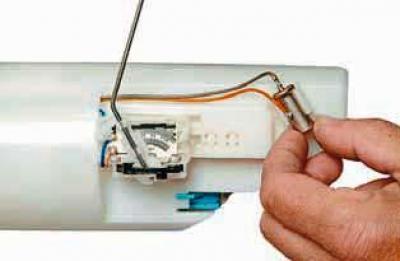

Для замены резистора контрольной лампы резерва топлива вынимаем его из фиксатора…

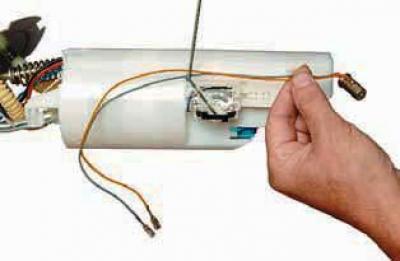

…и снимаем резистор, вытягивая два его провода через отверстие в корпусе модуля.

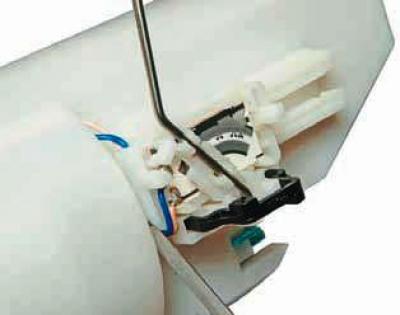

Для снятия датчика указателя уровня топлива…

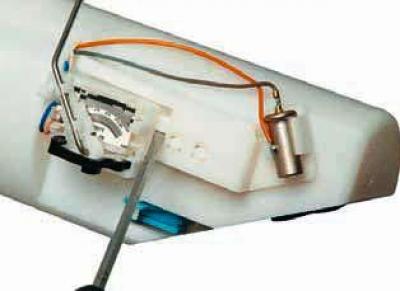

…поддев шлицевой отверткой, снимаем фиксатор датчика и резистора.

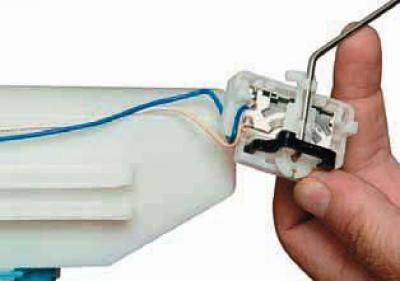

Поддев отверткой датчик…
…сдвигаем его по направляющим корпуса модуля…

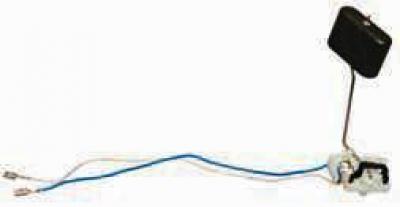

…и снимаем датчик указателя уровня топлива, выводя его провода через отверстие в корпусе модуля.
Сборку и установку топливного модуля проводим в обратной последовательности.
При выходе из строя уплотнительного кольца крышки модуля заменяем его новым.

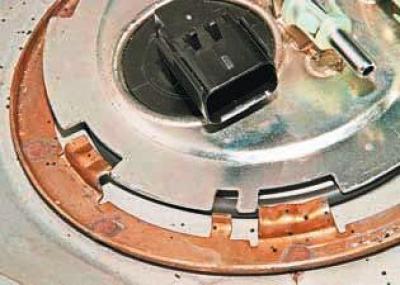

При установке топливного модуля в бак совмещаем вырез в крышке топливного модуля с язычком на фланце отверстия бака.
Перед закрыванием крышки лючка в полу кузова под задним сиденьем необходимо проверить герметичность соединений топливного модуля.
Для этого подсоединяем клемму провода к «минусовому» выводу аккумуляторной батареи и включаем зажигание.
