Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.
Отсоединяем колодку жгута проводов системы управления двигателем от колодки жгута проводов электродвигателя вентилятора.

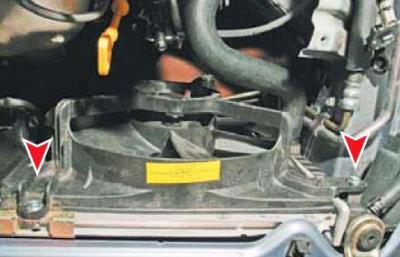

Головкой «на 10» отворачиваем один болт нижнего крепления кожуха вентилятора к радиатору системы охлаждения…
…и два болта верхнего крепления.

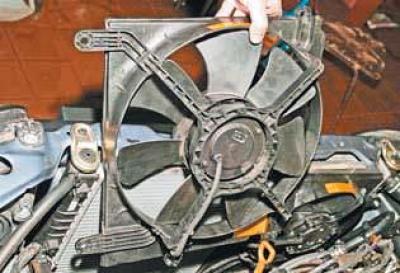

Снимаем вентилятор с кожухом.
Дополнительный вентилятор (на автомобилях с системой кондиционирования воздуха) снимается аналогично.

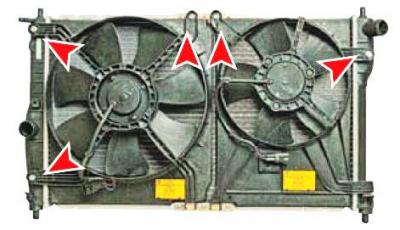

Для наглядности на демонтированном радиаторе системы охлаждения стрелками указаны места расположения болтов крепления кожухов основного (слева) и дополнительного электровентиляторов.

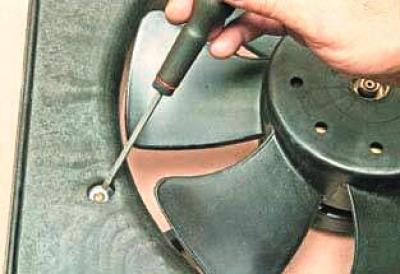

Шлицевой отверткой отворачиваем винт крепления колодки жгута проводов вентилятора…
…и отсоединяем колодку от кожуха.
Головкой «на 13» отворачиваем гайку крепления крыльчатки к валу электродвигателя вентилятора…
… и снимаем крыльчатку.
Вынимаем оболочку жгута проводов из держателя.

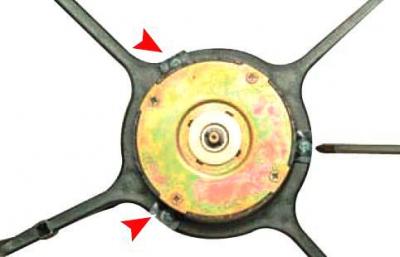

Крестообразной отверткой отворачиваем три самореза крепления электродвигателя к кожуху вентилятора…

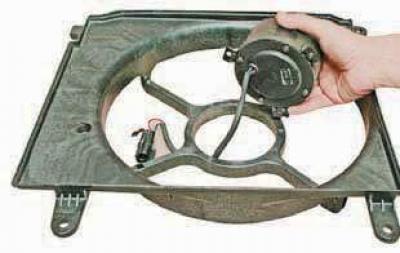

…и вынимаем электродвигатель из кожуха.
Собираем и устанавливаем вентилятор радиатора системы охлаждения в обратной последовательности.

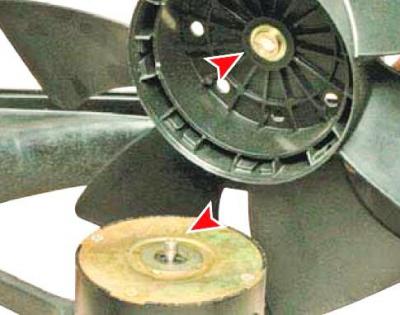

Во время установки следите, чтобы прорези во втулке крыльчатки совпали со штифтом…
…расположенным на валу электродвигателя.
