Снять радиатор можно в сборе с вентилятором (вентиляторами — при наличии кондиционера) или предварительно демонтировав вентилятор (вентиляторы).
Показываем снятие радиатора в сборе с вентиляторами.
Сливаем охлаждающую жидкость (см. Замена охлаждающей жидкости).
Отсоединяем колодку жгута проводов системы управления двигателем от колодки жгута проводов электродвигателя основного вентилятора (см. Снятие вентиляторов радиатора).

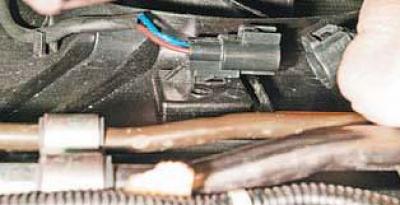

Отсоединяем колодку проводов дополнительного вентилятора.

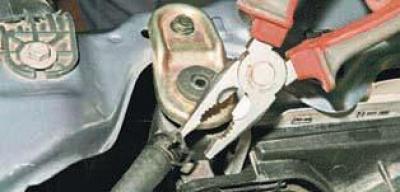

Пассатижами сжимаем хомут крепления пароотводящего шланга и сдвигаем его вниз по шлангу.

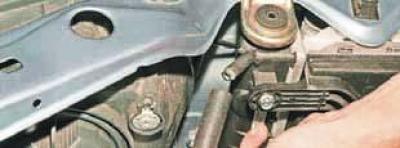

Снимаем пароотводящий шланг с патрубка радиатора.

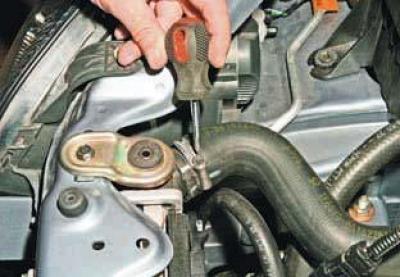

Крестообразной или шлицевой отверткой ослабляем затяжку хомута крепления подводящего шланга…

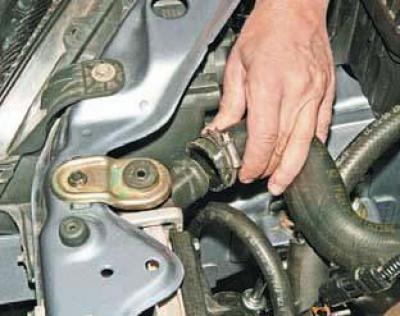

…и отсоединяем шланг от патрубка радиатора.

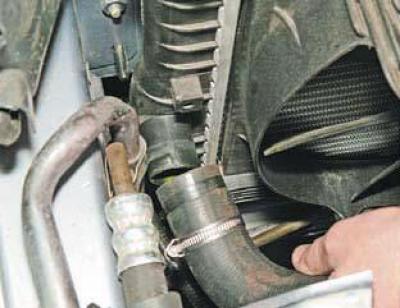

Отводящий шланг радиатора отсоединяем аналогично.

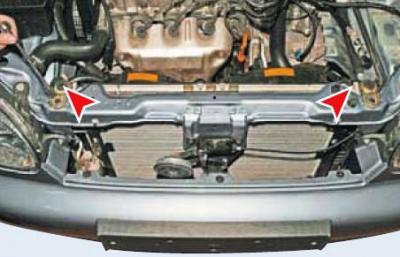

Головкой «на 10» отворачиваем два болта крепления кронштейнов верхних опор радиатора к верхней поперечине рамки радиатора.

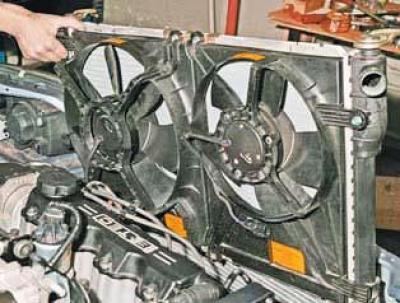

Извлекаем радиатор в сборе с вентиляторами из моторного отсека.
Снимаем вентиляторы (см. Снятие вентиляторов радиатора).
Устанавливаем радиатор системы охлаждения в обратной последовательности.
