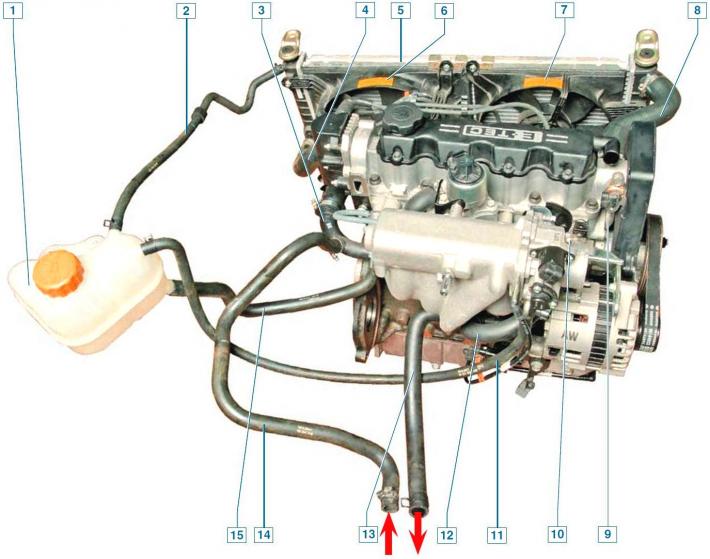

Система охлаждения: 1 — расширительный бачок; 2 — пароотводящий шланг радиатора; 3 — подводящая труба насоса системы охлажения; 4 — отводящий шланг радиатора; 5 — радиатор системы охлаждения; 6 — кожух вентилятора; 7 — кожух дополнительного вентилятора (только на автомобилях с системой кондиционирования воздуха); 8 — подводящий шланг радиатора; 9 — выпускной патрубок головки блока цилиндров; 10 — датчик указателя температуры охлаждающей жидкости; 11 — шланг отвода жидкости от блока подогрева дроссельного узла; 12 — перепускной шланг; 13 — подводящий шланг отопителя; 14 — отводящий шланг отопителя; 15 — наливной шланг расширительного бачка

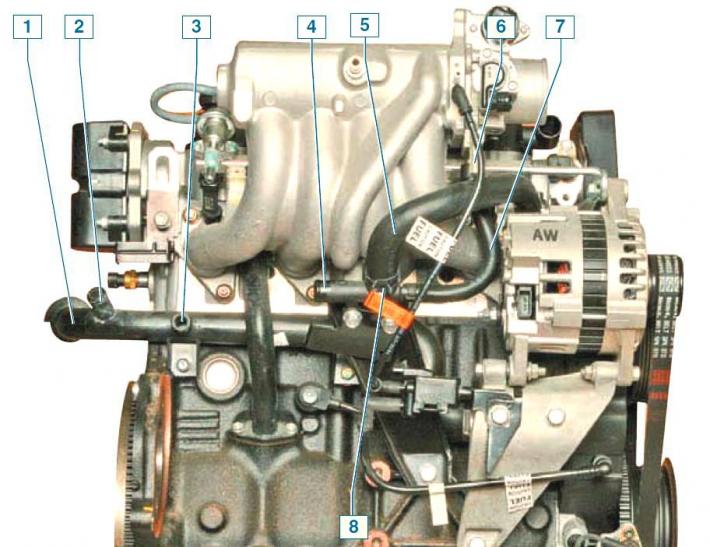

Узлы системы охлаждения, расположенные на двигателе сзади: 1 — подводящая труба насоса системы охлаждения; 2 — патрубок наливного шланга расширительного бачка; 3 — патрубок отводящего шланга отопителя; 4 — патрубок подводящего шланга отопителя; 5 — перепускной шланг; 6 — патрубок шланга отвода жидкости от блока подогрева дроссельного узла; 7 — шланг подвода жидкости к блоку подогрева дроссельного узла; 8 — тройник
Система охлаждения — жидкостная, закрытого типа, с принудительной циркуляцией.
Состоит из расширительного бачка, насоса охлаждающей жидкости, рубашки охлаждения двигателя, термостата, соединительных шлангов и радиатора с электрическим вентилятором.
К системе охлаждения подсоединен радиатор отопителя.
Заправляется система охлаждающей жидкостью через горловину расширительного бачка.
Расширительный бачок изготовлен из полупрозрачной пластмассы, что позволяет визуально контролировать уровень охлаждающей жидкости.

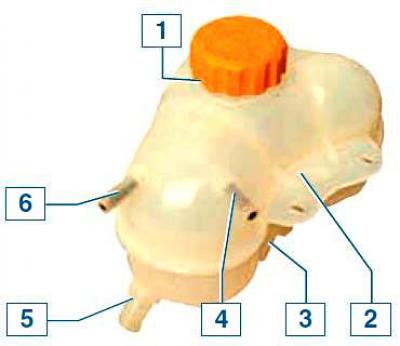

Элементы расширительного бачка: 1 — крышка заливной горловины; 2 — верхний кронштейн крепления бачка; 3 — нижний кронштейн крепления бачка; 4 — патрубок пароотводящего шланга радиатора; 5 — патрубок наливного шланга; 6 — патрубок шланга отвода жидкости от блока подогрева дроссельного узла
На стенке расширительного бачка нанесены метки МАХ и MIN, между которыми должен находиться уровень жидкости на холодном двигателе.
К левому верхнему патрубку бачка подсоединен пароотводящий шланг, соединяющий бачок с радиатором, а к правому верхнему патрубку — шланг отвода жидкости от блока подогрева дроссельного узла.
Нижний патрубок бачка соединяется наливным шлангом с подводящей трубой насоса.

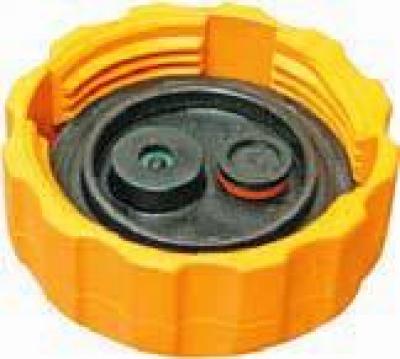

Герметичность системы охлаждения обеспечивается впускным и выпускным клапанами в крышке расширительного бачка.
Замена крышки расширительного бачка крышкой без клапанов, даже подходящей по размеру и резьбе, приведет к недопустимому повышению давления в системе охлаждения (на горячем двигателе) и, как следствие, к утечке охлаждающей жидкости в соединениях шлангов с патрубками.
Циркуляцию жидкости в системе охлаждения обеспечивает насос охлаждающей жидкости.
Насос охлаждающей жидкости — лопастной, центробежного типа, приводится зубчатым ремнем привода ГРМ.
Жидкость поступает к насосу через подводящую трубу, расположенную на задней стенке блока цилиндров под впускным коллектором.
Из насоса жидкость под давлением подается в рубашку охлаждения двигателя, а оттуда — к выпускному патрубку головки блока цилиндров, под которым находится термостат.
На непрогретом двигателе клапан термостата закрыт и перекрывает выпускной патрубок, ведущий к радиатору системы охлаждения.
При этом вся жидкость из головки блока цилиндров через перепускной шланг (надетый на патрубок впускного коллектора) попадает в тройник, и из него — в радиатор отопителя и блок подогрева дроссельного узла, минуя радиатор системы охлаждения, а затем возвращается к насосу — малый круг циркуляции.
По мере прогрева двигателя, при температуре жидкости 87 °С клапан термостата начинает перемещаться, открывая выпускной патрубок головки блока цилиндров и пропуская поток жидкости в радиатор системы охлаждения.

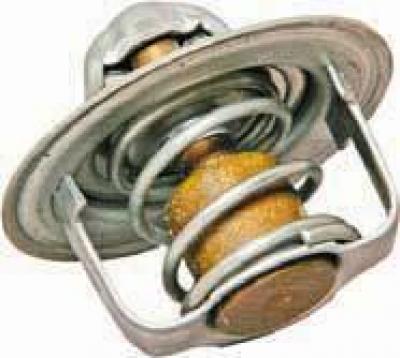

Термостат
При температуре 102 °С клапан термостата полностью открывается и жидкость поступает в радиатор системы охлаждения, где отдает тепло окружающему воздуху.
Движение жидкости через рубашку охлаждения двигателя и радиатор системы охлаждения образует большой круг циркуляции.
Через блок подогрева дроссельного узла и радиатора отопителя жидкость циркулирует постоянно и не зависит от положения клапана термостата.
Радиатор системы охлаждения состоит из двух вертикально расположенных пластмассовых бачков, соединенных алюминиевыми трубками с охлаждающими пластинами, расположенными в один ряд.
Жидкость поступает в радиатор через патрубок правого бачка, а отводится через патрубок левого бачка.
Радиатор: 1 — кронштейн с подушкой верхнего крепления; 2 — пароотводящий патрубок; 3 — подводящий патрубок; 4 — правый бачок; 5 — резиновая подушка нижнего крепления; 6 — пробка сливного отверстия; 7 — отводящий патрубок; 8 — левый бачок
Вентиляторы системы охлаждения: 1 — основной вентилятор; 2 — дополнительный вентилятор (автомобиль с системой кондиционирования воздуха)
Для удаления охлаждающей жидкости имеется сливное отверстие.
Электрический вентилятор установлен в кожухе за радиатором.
На автомобилях с системой кондиционирования воздуха устанавливаются два вентилятора — основной (большего размера) и дополнительный.
Работой основного и дополнительного (при его наличии) вентиляторов управляет электронный блок управления (ЭБУ) двигателем, который через соответствующее реле обеспечивает вращение крыльчатки вентилятора с двумя скоростями.
ЭБУ включает основной вентилятор на низкую скорость при температуре охлаждающей жидкости 93 °С, на высокую скорость — при 97 °С, переводит вентилятор с высокой скорости на низкую при 94 °С и выключает его при 90 °С.
Дополнительный вентилятор включается ЭБУ на низкую скорость при включении системы кондиционирования воздуха, а на высокую — при температуре охлаждающей жидкости 97 °С или достижении давления в нагнетающей магистрали кондиционера 1882 кПа.
Датчик указателя температуры охлаждающей жидкости установлен на впускном коллекторе с правой стороны по ходу движения автомобиля (см. Снятие датчика указателя температуры охлаждающей жидкости.

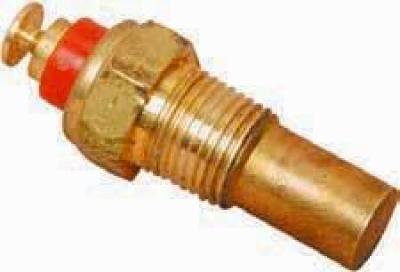

Датчик указателя температуры охлаждающей жидкости
Датчик выдает информацию на указатель температуры в комбинации приборов.
