Проверку цепей управления форсунками начинаем с проверки целостности предохранителя F14 (15А) монтажного блока, расположенного в салоне.
Выход из строя предохранителя F14 также может быть вызван неисправностью цепей генератора, датчика скорости автомобиля, клапана продувки адсорбера, клапана рециркуляции отработавших газов.
Неисправный предохранитель заменяем новым, предварительно проверив, нет ли замыкания на «массу» переднего вывода гнезда предохранителя в монтажном блоке.
Для проверки цепей питания форсунок («+» питания) при выключенном зажигании отсоединяем колодки (4 шт) жгута проводов от форсунок.
При включенном зажигании…

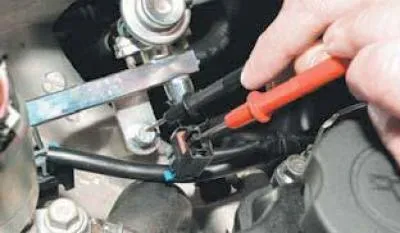

…измеряем напряжение между выводом «1» и «массой» двигателя для каждой форсунки.
Прибор должен зафиксировать напряжение, равное напряжению бортовой сети автомобиля.
Также проверяем исправность цепей управления форсунками (обрыв или замыкание на «массу») между выводом «2» колодки жгута проводов каждой форсунки и соответствующим для каждого цилиндра выводом колодки жгута ЭБУ: 1-й цилиндр — вывод «М25»; 2-й цилиндр — вывод «М22»; 3-й цилиндр — вывод «М24»; 4-й цилиндр — вывод «М11».
Для проверки обмотки форсунки при выключенном зажигании отсоединяем от нее колодку жгута проводов системы управления двигателем (см. Снятие топливной рампы и форсунок).

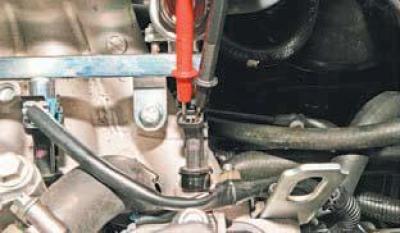

Подсоединив щупы тестера к выводам форсунки…

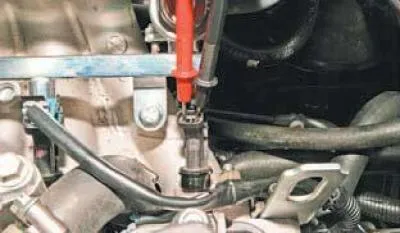

…проверяем сопротивление обмотки.
У исправной форсунки сопротивление обмотки должно быть равным 11,6– 12,4 Ом.
Для проверки работоспособности форсунки, качества распыла и герметичности распылителя снимаем топливную рампу (см. Снятие топливной рампы и форсунок).
Подсоединяем к штуцеру рампы наконечник трубки нагнетательной магистрали, а к патрубку регулятора давления топлива — наконечник трубки сливной магистрали.
Устанавливаем на место предохранитель топливного насоса.
Поочередно проверяем каждую форсунку, расположив под ней емкость для сбора топлива.
Включив зажигание, двумя проводами напрямую подаем на выводы форсунки напряжение 12 В от аккумуляторной батареи.
Операция по проверке качества распыла топлива форсункой — пожароопасна.
Не допускайте образования искр при подаче напряжения на форсунку.

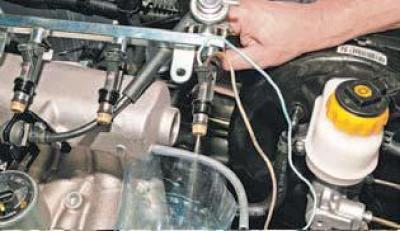

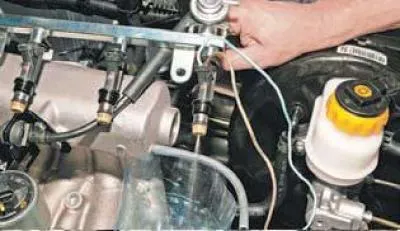

Из распылителя форсунки должны выходить струи топлива с характерным конусом распыла.
Отсоединив провода от форсунки, проверяем, не протекает ли топливо через отверстия распылителя форсунки.
Утечка топлива не должна превышать одной капли в минуту.
Таким же образом проверяем другие форсунки.
Если электрическое сопротивление обмотки форсунки не соответствует норме, количество впрыснутого топлива и факел распыла сильно отличаются от показателей других форсунок или форсунка негерметична — ее необходимо заменить.
