Схема включения габаритного света (начало): 1 - выключатель освещения в левом подрулевом переключателе (в скобках указаны номера контактов при наличии противотуманных фар); 2 - реле габаритного света и освещения салона

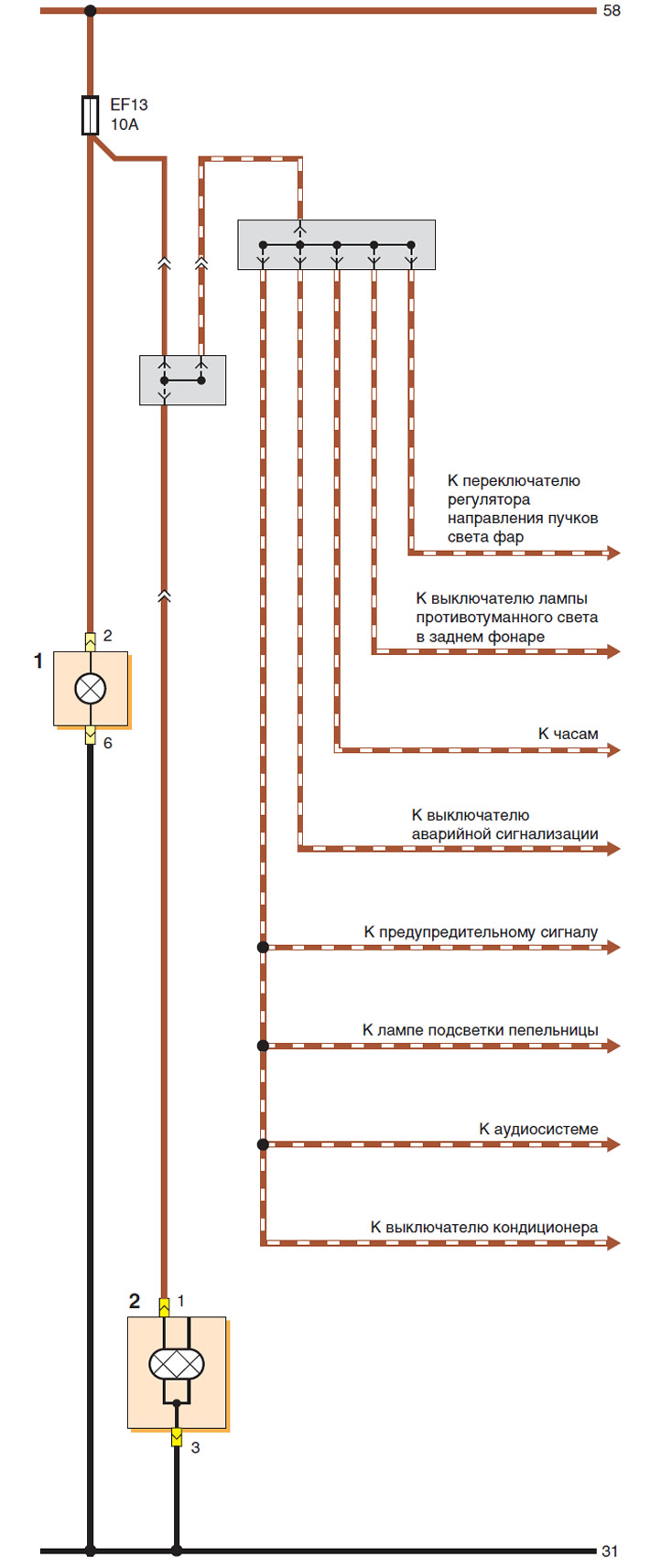

Схема включения габаритного света (продолжение): 1 - лампа габаритного света в левой блок-фаре; 2 - лампа габаритного света/сигнала торможения в левом заднем фонаре

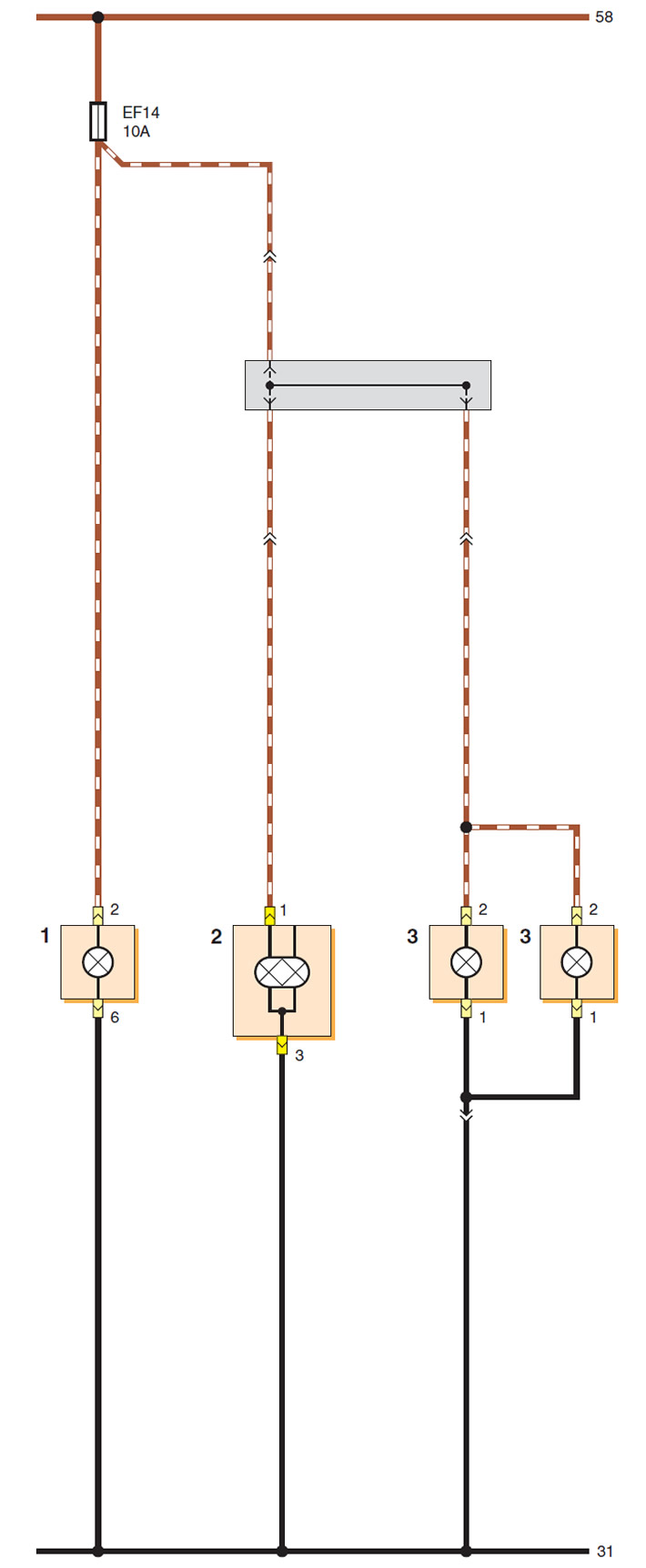

Схема включения габаритного света (окончание): 1 - лампа габаритного света в правой блок-фаре; 2 - лампа габаритного света/ сигнала торможения в правом заднем фонаре; 3 - фонарь освещения номерного знака
