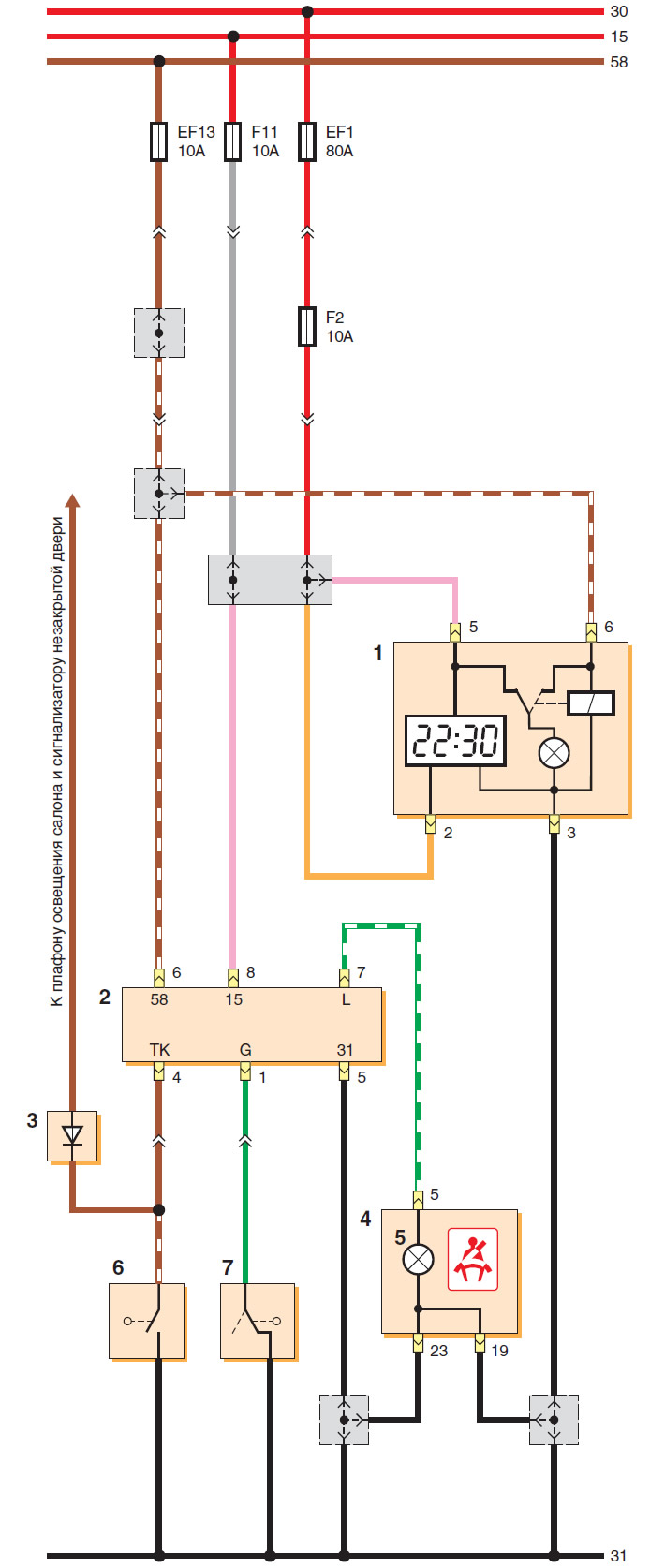

Схема соединений предупредительного сигнала и часов: 1 - часы; 2 - предупредительный сигнал; 3 - диод D8; 4 - комбинация приборов; 5 - сигнализатор непристегнутого ремня безопасности водителя; 6 - концевой выключатель плафона освещения салона у левой передней двери; 7 - выключатель сигнализатора непристегнутого ремня безопасности водителя
