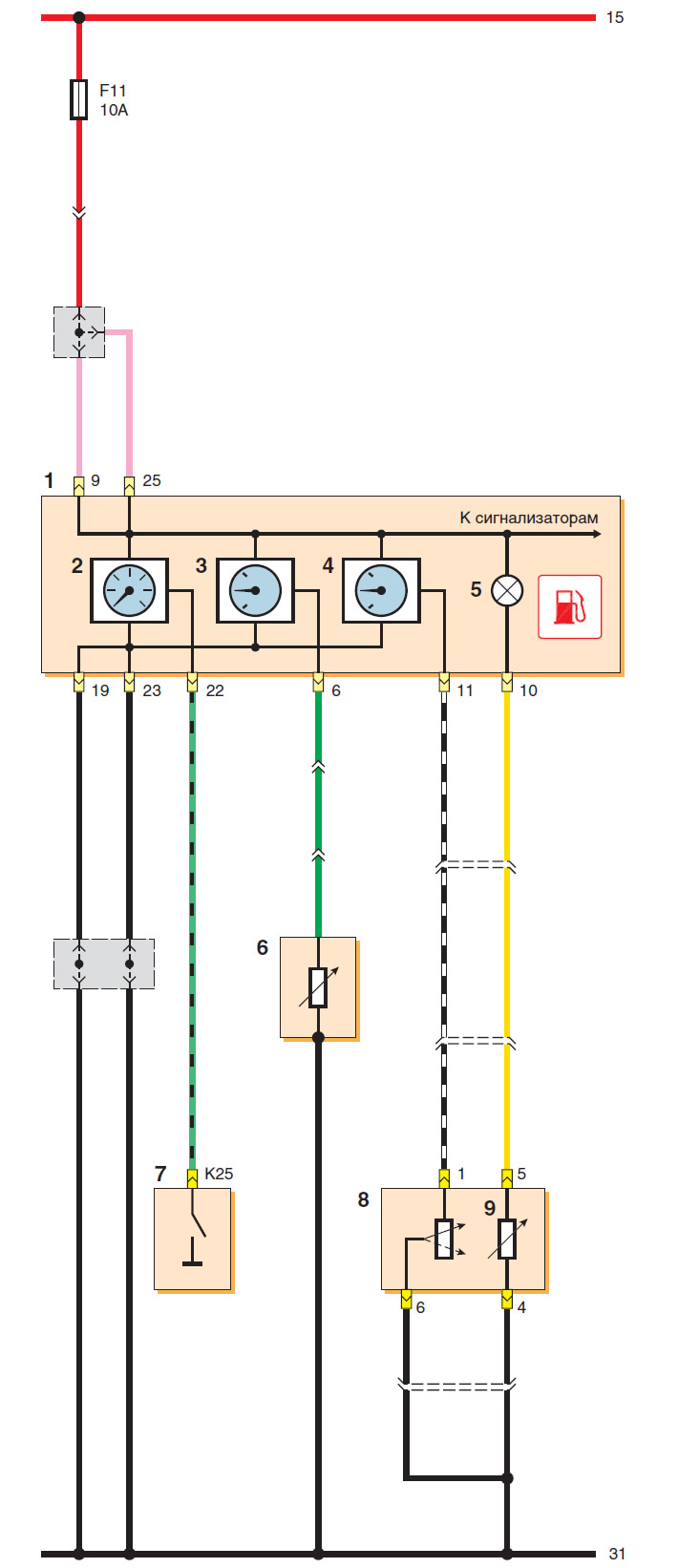

Схема соединений комбинации приборов (начало): 1 - комбинация приборов; 2 - тахометр; 3 - указатель температуры охлаждающей жидкости; 4 - указатель уровня топлива; 5 - сигнализатор резерва топлива; 6 - датчик указателя температуры охлаждающей жидкости; 7 - ЭБУ; 8 - датчик указателя уровня топлива; 9 - резистор (выключатель) сигнализатора резерва топлива

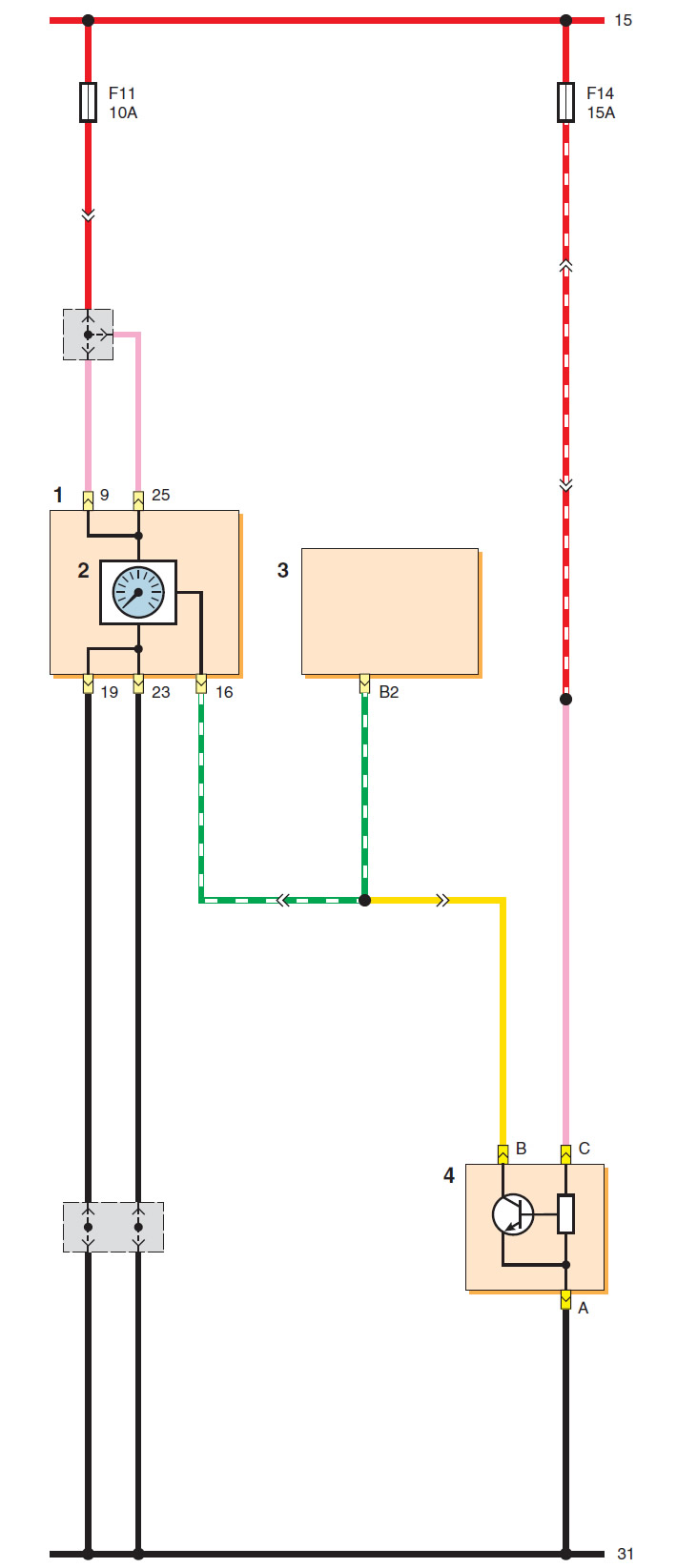

Схема соединений комбинации приборов (продолжение): 1 - комбинация приборов; 2 - спидометр; 3 - ЭБУ; 4 - датчик скорости автомобиля

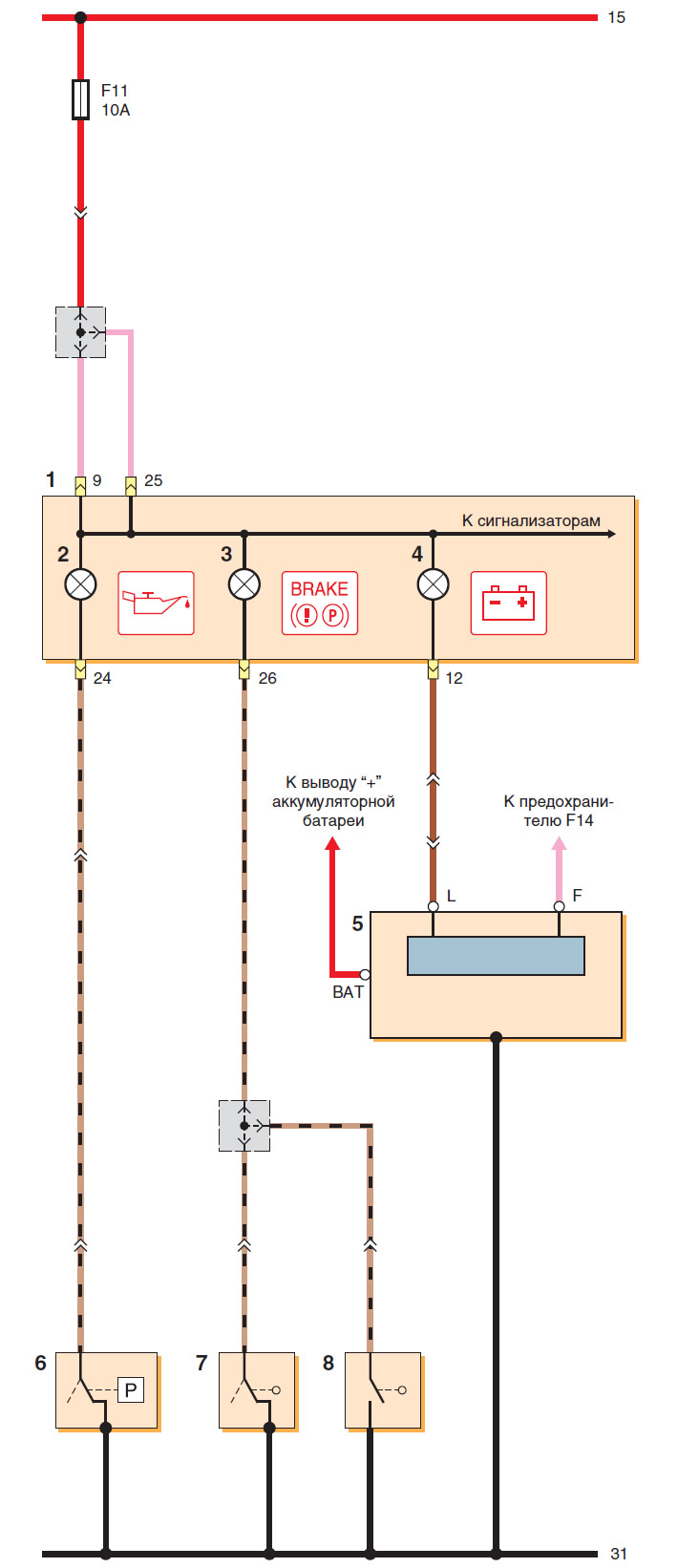

Схема соединений комбинации приборов (продолжение): 1 - комбинация приборов; 2 - сигнализатор недостаточного (аварийного) давления масла в двигателе; 3 - сигнализатор включения стояночного тормоза и неисправности тормозной системы; 4 - сигнализатор отсутствия заряда аккумуляторной батареи; 5 - генератор; 6 - датчик давления масла; 7 - выключатель сигнализатора стояночного тормоза; 8 - датчик уровня тормозной жидкости

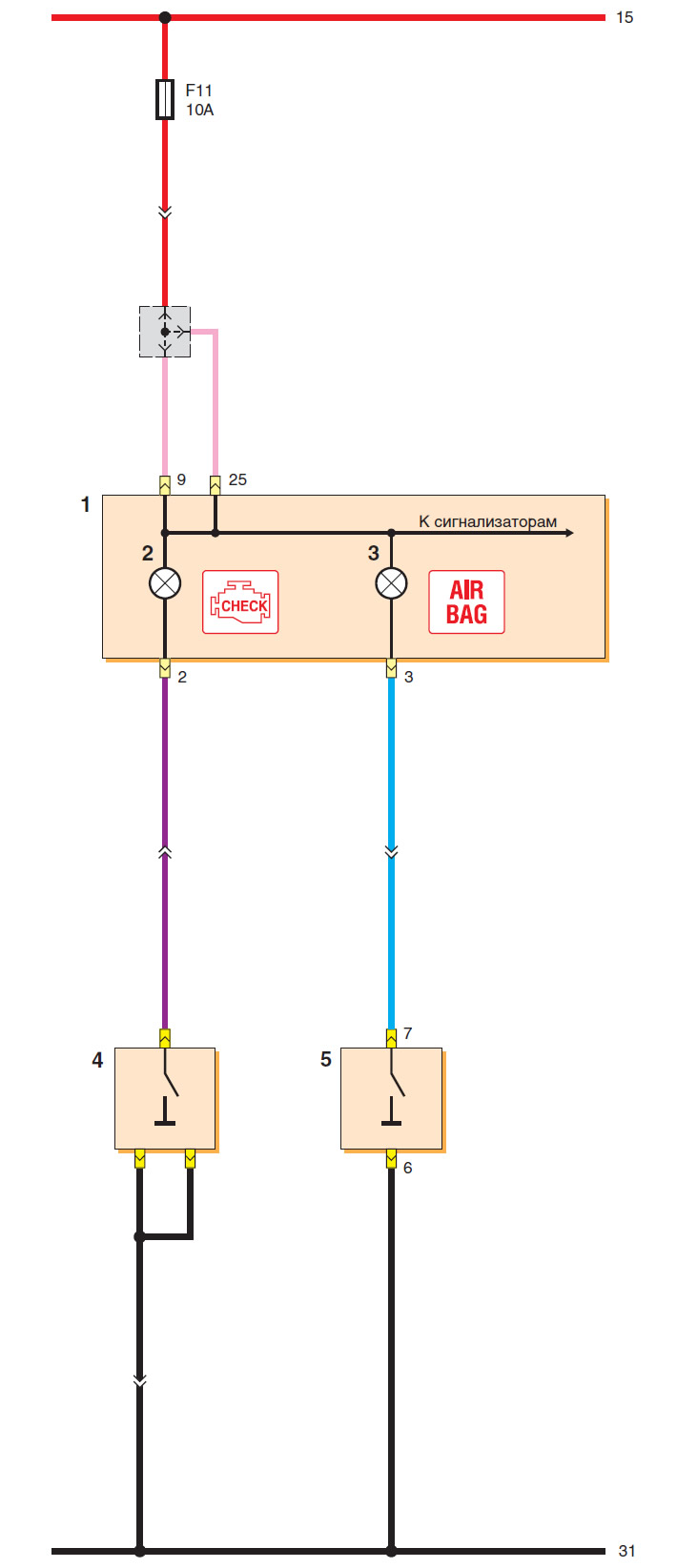

Схема соединений комбинации приборов (продолжение): 1 - комбинация приборов; 2 - сигнализатор неисправности системы управления двигателем; 3 - сигнализатор неисправности подушки безопасности; 4 - ЭБУ; 5 - блок управления подушкой безопасности

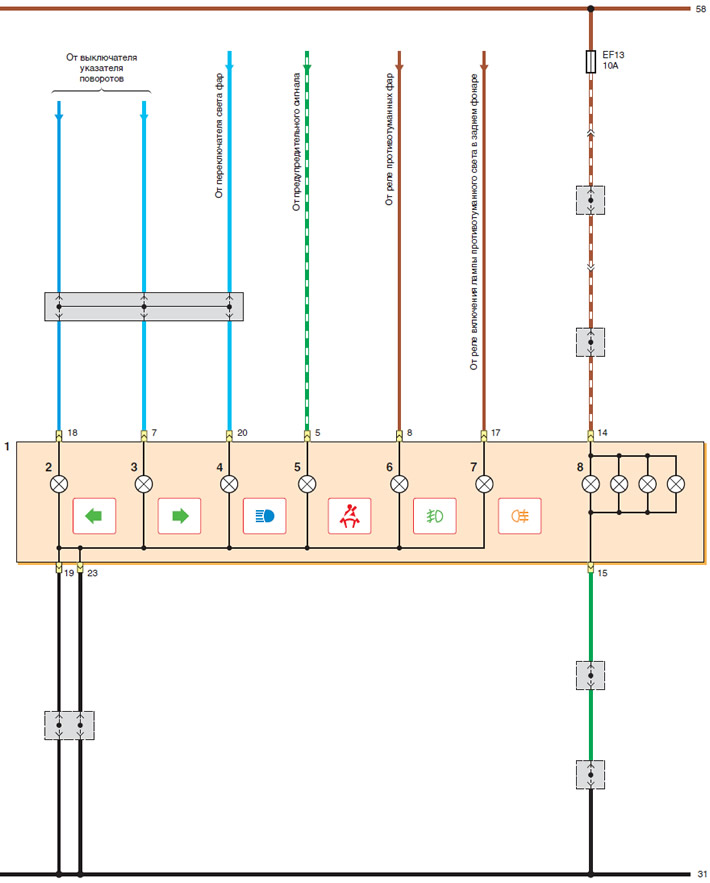

Схема соединений комбинации приборов (окончание): 1 - комбинация приборов; 2 - сигнализатор указателей левого поворота; 3 - сигнализатор указателей правого поворота; 4 - сигнализатор включения дальнего света фар; 5 - сигнализатор непристегнутого ремня безопасности водителя; 6 - сигнализатор включения противотуманных фар; 7 - сигнализатор включения лампы противотуманного света в заднем фонаре; 8 - лампы подсветки приборов
