Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

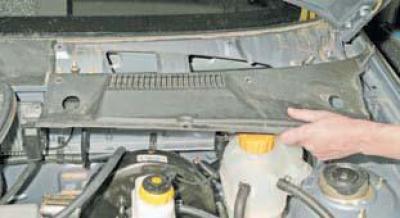

Снимаем и отводим в сторону расширительный бачок, не отсоединяя от него шланги (см. Снятие расширительного бачка).

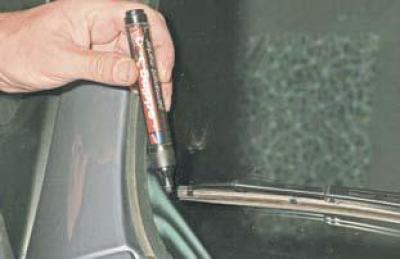

Отмечаем маркером на ветровом стекле положение щеток очистителя.
Поддеваем отверткой…
…и снимаем защитный колпачок.

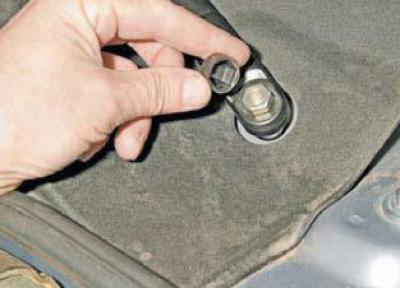

Головкой или ключом «на 13» отворачиваем гайку крепления рычага щетки.
Снимаем с вала рычаг со щеткой очистителя.
Правый рычаг снимаем аналогично.
Крестообразной отверткой отворачиваем винты пистонов и вынимаем три пистона крепления левой облицовки ветрового окна.
Аналогично вынимаем четвертый пистон крепления облицовки.
Снимаем уплотнитель.

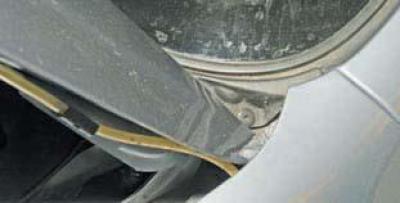

Снимаем левую облицовку ветрового окна.

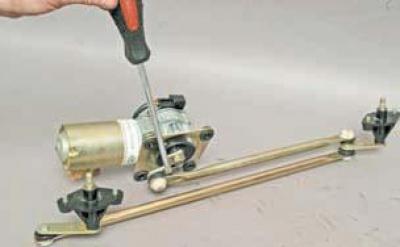

Отжав отверткой тягу, отсоединяем ее от кривошипа (для наглядности показано на снятом очистителе).

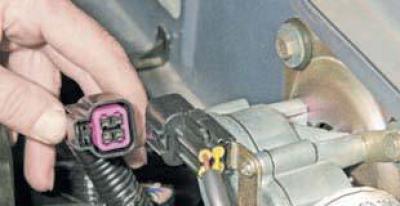

Нажав на фиксатор колодки, отсоединяем колодку проводов от мотор-редуктора.
Головкой «на 10» отворачиваем четыре болта крепления мотор-редуктора.
Снимаем мотор-редуктор очистителя.
Головкой «на 10» отворачиваем четыре гайки крепления трапеции очистителя.

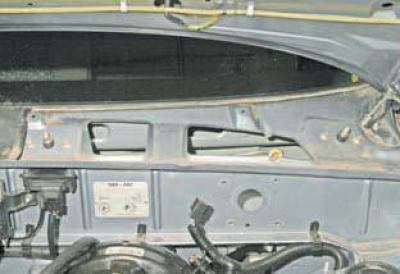

Вынимаем трапецию очистителя из моторного отсека.
Маркером помечаем положение кривошипа относительно кронштейна мотор-редуктора… …и ключом «на 13» отворачиваем гайку крепления кривошипа (показана на фото стрелкой).
Снимаем кривошип с вала мотор-редуктора.

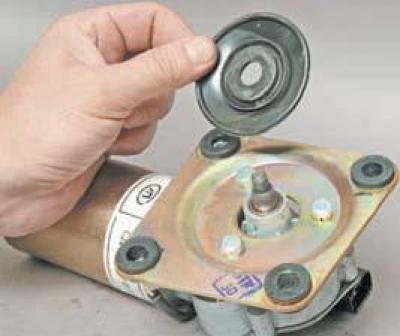

Снимаем уплотнитель мотор-редуктора.

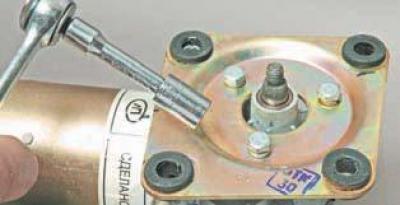

Головкой «на 10» отворачиваем три болта крепления мотор-редуктора.

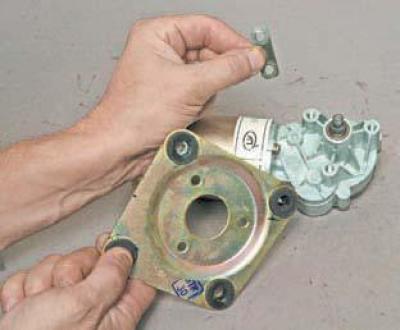

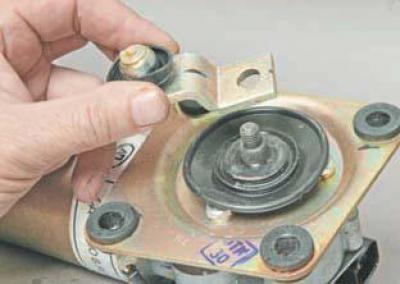

Снимаем кронштейн и пластину.
Собираем очиститель ветрового стекла в обратной последовательности.
Для установки вала мотор-редуктора в исходное положение подсоединяем колодку проводов к мотор-редуктору.
Надев клемму провода на «минусовой» вывод аккумуляторной батареи, включаем мотор-редуктор подрулевым переключателем, после чего выключаем и дожидаемся остановки вала мотор-редуктора.
В этом положении вала устанавливаем кривошип по ранее нанесенной метке.
Дальнейшую установку очистителя проводим в обратной последовательности.
При этом не забудьте установить на место пластину при установке моторредуктора на кронштейн.
Пластина необходима для улучшения соединения мотор-редуктора очистителя ветрового стекла с «массой» автомобиля.
