Работа показана на левой рулевой тяге.
Правая рулевая тяга снимается аналогично.
Отсоединяем наружный наконечник рулевой тяги от поворотного рычага (см. Замена наружного наконечника рулевой тяги).
В моторном отсеке поддеваем отверткой…

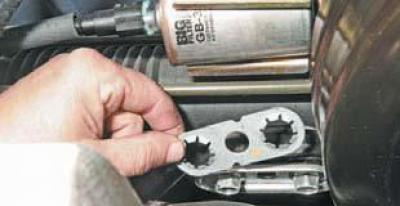

…и снимаем стопорную пластину болтов крепления внутренних наконечников тяг к рейке рулевого механизма.

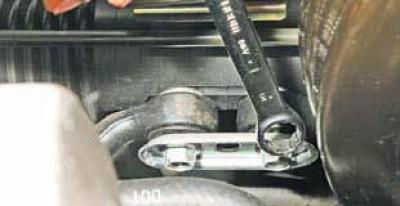

Накидным ключом «на 15» отворачиваем болт крепления внутреннего наконечника левой рулевой тяги к рейке рулевого механизма.
Ослабляем затяжку болта крепления внутреннего наконечника правой рулевой тяги.

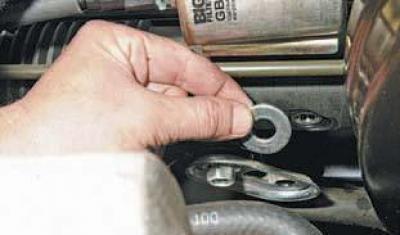

Повернув опорную пластину вокруг оси болта крепления наконечника правой рулевой тяги, освобождаем внутренний наконечник левой рулевой тяги и снимаем шайбу.

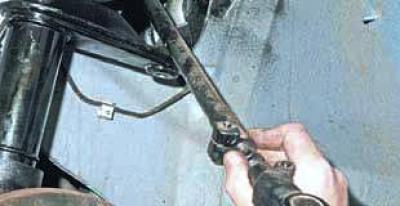

Извлекаем левую рулевую тягу через отверстие в нише колеса.
При замене внутреннего наконечника тяги…

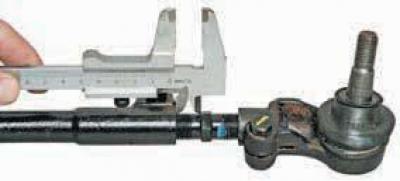

…штангенциркулем замеряем расстояние между торцами внутреннего наконечника и шестигранника регулировочного винта.
Можно также маркером пометить положение наконечника на регулировочном винте или подсчитать количество оборотов при отворачивании наконечника.

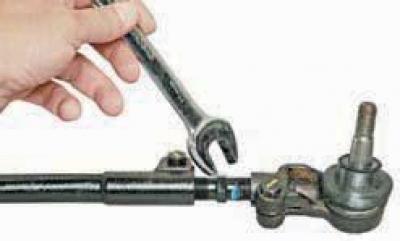

Накидным ключом «на 12» ослабляем затяжку стяжного болта клеммного соединения внутреннего наконечника с регулировочным винтом…

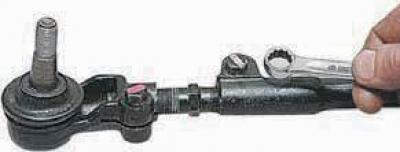

…и ключом «на 17» выворачиваем регулировочный винт из внутреннего наконечника (резьба на правом внутреннем наконечнике — правая, а на левом — левая).

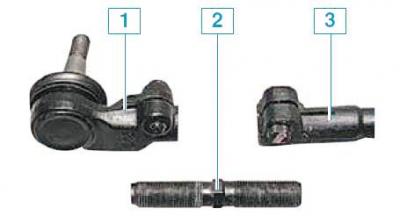

Элементы рулевой тяги: 1 — наружный наконечник; 2 — регулировочный винт; 3 — внутренний наконечник
