Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок.
Минимальная допустимая толщина накладок — 0,5 мм.
Максимальный допустимый внутренний диаметр барабана — 201 мм.
Колодки тормозных механизмов задних колес необходимо заменять только комплектом — все четыре колодки.
Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.
Замену колодок показываем на левом заднем колесе.
Колодки тормозного механизма правого заднего колеса заменяются аналогично.
Снимаем колесо.

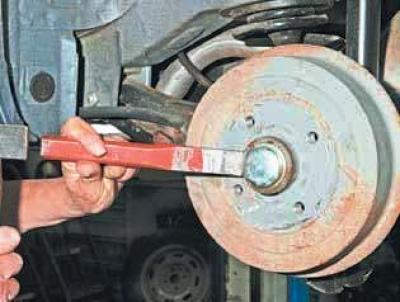

С помощью зубила и молотка…

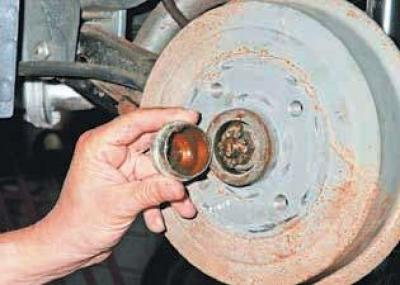

…выпрессовываем защитный колпак подшипника ступицы.

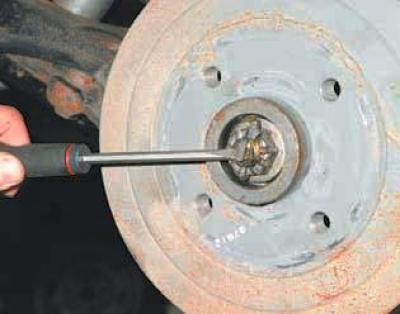

Отверткой распрямляем шплинт…

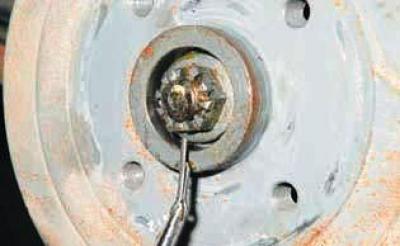

…и пассатижами вынимаем его из отверстия цапфы.

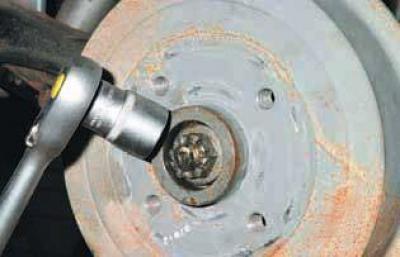

Головкой «на 24» отворачиваем корончатую гайку подшипника ступицы.

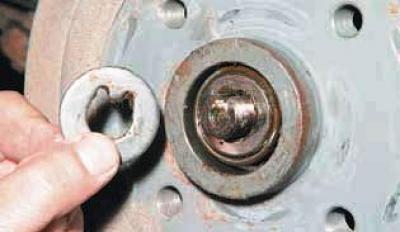

Снимаем стопорную шайбу.
Перед снятием тормозного барабана опускаем рычаг стояночного тормоза до упора — автомобиль должен быть расторможен.

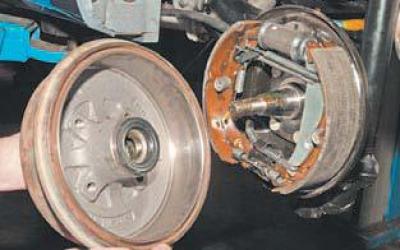

Снимаем тормозной барабан в сборе с подшипником.
Не нажимайте педаль тормоза после снятия тормозного барабана, так как поршни могут полностью выйти из колесного цилиндра.
Очищаем детали тормозного механизма от загрязнений.
Для очистки деталей тормозного механизма запрещается применять бензин и дизельное топливо.

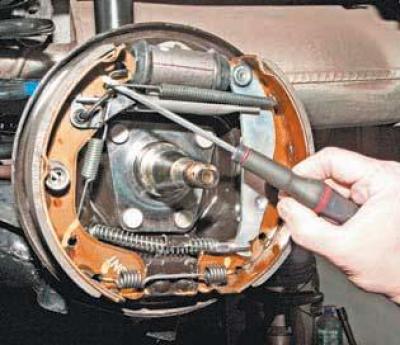

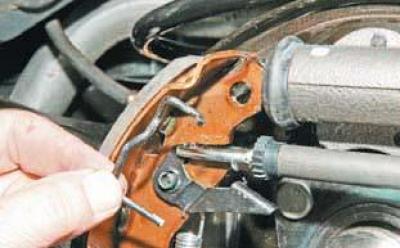

Отверткой отсоединяем передний конец верхней стяжной пружины от серьги рычага регулятора зазоров и снимаем пружину.
Отводим верхние упоры тормозных колодок от поршней колесного цилиндра.

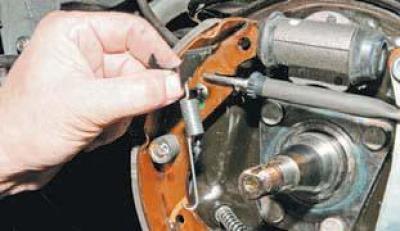

Снимаем серьгу рычага регулятора зазоров.
Снимаем рычаг регулятора зазоров вместе с пружиной.

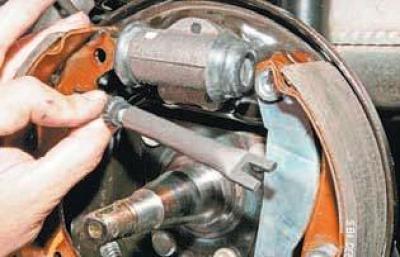

Снимаем распорную планку в сборе.

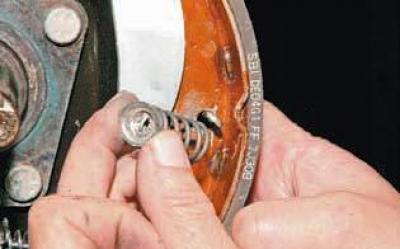

Пассатижами поворачиваем чашку пружины опорной стойки колодки до совмещения паза в чашке с хвостовиком стойки.
Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма.

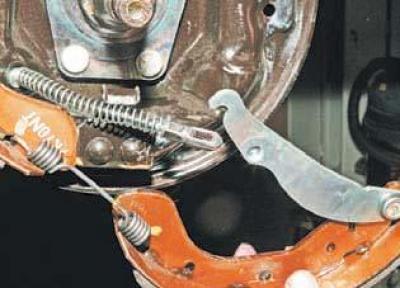

Отсоединяем наконечник троса стояночного тормоза от рычага привода и отсоединив конец нижней стяжной пружины от колодки, снимаем заднюю колодку с рычагом в сборе.
Снимаем нижнюю стяжную пружину.
Снимаем чашку с пружиной опорной стойки передней колодки аналогично задней…
…и снимаем переднюю колодку.
Проверяем техническое состояние деталей и очищаем их.

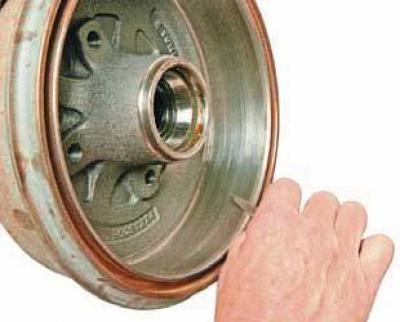

Если на внутреннем диаметре тормозного барабана образовался буртик… …удаляем его шабером.

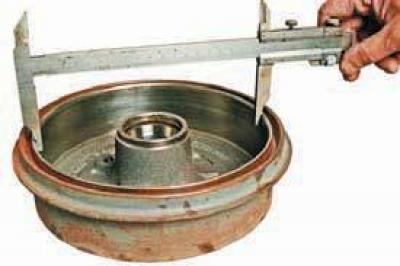

Штангенциркулем измеряем внутренний диаметр тормозного барабана, величина которого не должна быть более 201 мм.
Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и наносим на резьбу тонкий слой пластичной смазки.
Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности.
Обратите внимание…

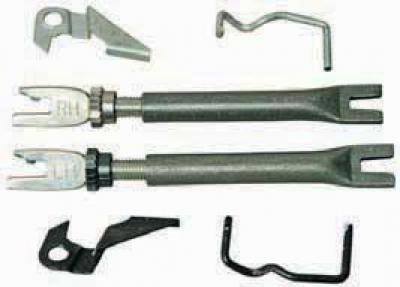

…что храповая гайка распорной планки, серьга и рычаг регулятора правого тормозного механизма серебристого цвета, а левого механизма — черного.
На резьбовом наконечнике распорной планки нанесена маркировка: RH — для правого механизма; LH — для левого механизма.
Перед установкой новых колодок необходимо уменьшить длину распорной планки, завернув храповую гайку до конца на резьбовом наконечнике.
Это следует сделать для того, чтобы установить тормозной барабан.
После установки тормозного барабана затягиваем гайку подшипников заднего колеса и производим регулировку подшипников (см. Регулировка подшипников заднего колеса).
Регулируем положение тормозных колодок.
Для этого нажимаем педаль тормоза 10–15 раз.
При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами.
Когда щелчки прекратятся, регулировка закончена.
Регулируем стояночный тормоз (см. Регулировка стояночного тормоза).
Проверяем легкость вращения вывешенных колес при полностью опущенном рычаге стояночного тормоза.
Проверяем уровень жидкости в бачке и при необходимости доводим его до нормы.
