В нормальном режиме, когда система исправна, работают оба контура.
При отказе (разгерметизации) одного из контуров другой контур обеспечивает торможение автомобиля, хотя и с меньшей эффективностью.
К рабочей тормозной системе относятся тормозные механизмы колес, педальный узел, вакуумный усилитель, главный тормозной цилиндр, бачок гидропривода, регуляторы давления в тормозных механизмах задних колес, а также соединительные трубки и шланги.

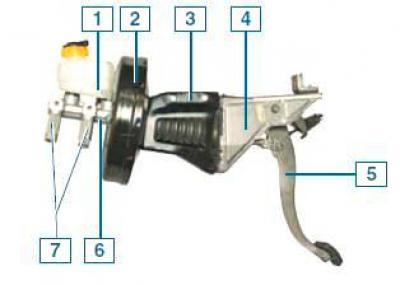

Педальный узел в сборе с вакуумным усилителем и главным тормозным цилиндром: 1 — бачок гидропривода; 2 — вакуумный усилитель; 3 — кронштейн вакуумного усилителя; 4 — кронштейн педали тормоза; 5 — педаль тормоза; 6 — главный тормозной цилиндр; 7— регуляторы давления
Педаль тормоза — подвесного типа.
В кронштейне педали установлен выключатель сигналов торможения — его контакты замыкаются при нажатии педали тормоза.
Вакуумный усилитель тормозов расположен между педалью тормоза и главным тормозным цилиндром и крепится тремя гайками к кронштейнам кузова и педали тормоза.
Вакуумный усилитель неразборный, при выходе из строя его заменяют новым.

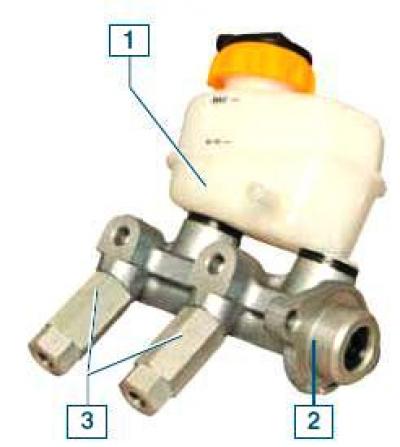

Главный тормозной цилиндр: 1 — бачок гидропривода тормозной системы и сцепления; 2 — главный тормозной цилиндр; 3 — регуляторы давления

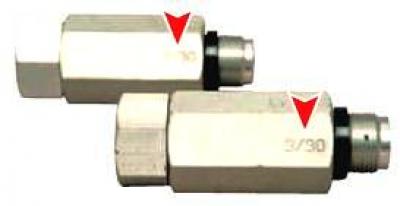

Маркировка регуляторов давления
Главный тормозной цилиндр крепится к корпусу вакуумного усилителя на двух шпильках.
Сверху на цилиндре установлен общий бачок гидроприводов тормозной системы и сцепления, в котором находится запас жидкости.
На корпусе бачка нанесены метки максимального и минимального уровней жидкости, а в крышке бачка установлен датчик уровня жидкости, который при понижении уровня жидкости ниже отметки MIN включает сигнализатор в комбинации приборов.
При нажатии педали тормоза поршни главного цилиндра перемещаются, создавая давление в гидроприводе, которое подводится по трубкам и шлангам к рабочим цилиндрам тормозных механизмов колес.
Тормозной механизм переднего колеса в сборе: 1 — болт крепления суппорта к направляющему пальцу; 2 — чехол направляющего пальца; 3 — направляющая колодок; 4 — диск тормозного механизма; 5 — суппорт; 6 — тормозные колодки; 7 — штуцер прокачки гидропривода тормозов
Элементы тормозного механизма переднего колеса: 1 — тормозные колодки; 2 — пружинные скобы; 3 — направляющая колодок; 4 — чехол направляющего пальца; 5 — суппорт; 6 — направляющий палец; 7 — болт крепления суппорта к направляющему пальцу
Тормозной механизм переднего колеса — дисковый, с плавающим суппортом, включающим в себя однопоршневой колесный цилиндр.
Направляющая тормозных колодок прикреплена к поворотному кулаку, а суппорт крепится двумя болтами к направляющим пальцам, установленным в отверстиях направляющей колодок.
На пальцах установлены защитные резиновые чехлы.
В отверстия для пальцев направляющей колодок закладывается пластичная смазка.
При торможении давление жидкости в гидроприводе тормозного механизма возрастает, и поршень, выдвигаясь из колесного цилиндра, выполненного заодно целое с суппортом, прижимает внутреннюю тормозную колодку к диску.
Затем суппорт (за счет перемещения направляющих пальцев в отверстиях направляющей колодок) сдвигается относительно диска, прижимая к нему наружную тормозную колодку.
В корпусе цилиндра уста нов лен поршень с уплотнительным резиновым кольцом.
За счет упругости этого кольца между диском и колодками тормозного механизма поддерживается постоянный оптимальный зазор.

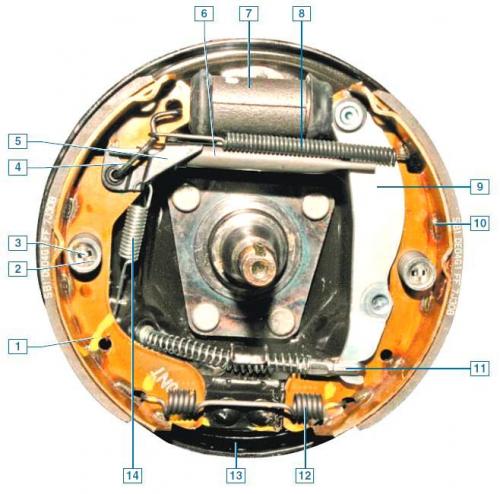

Тормозной механизм заднего колеса: 1 — передняя тормозная колодка; 2 — чашка пружины; 3 — опорная стойка; 4 — серьга; 5 — рычаг регулятора; 6 — распорная планка; 7 — колесный цилиндр; 8 — верхняя стяжная пружина; 9 — рычаг привода стояночного тормоза; 10 — задняя тормозная колодка; 11 — наконечник троса стояночного тормоза; 12 — нижняя стяжная пружина; 13 — тормозной щит; 14 — пружина регулятора

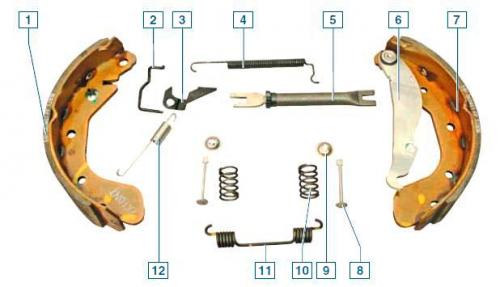

Элементы тормозного механизма заднего колеса: 1 — передняя колодка; 2 — серьга; 3 — рычаг регулятора; 4 — верхняя стяжная пружина; 5 — распорная планка; 6 — рычаг привода стояночного тормоза; 7 — задняя колодка; 8 — опорная стойка; 9 — чашка пружины; 10 — прижимная пружина; 11 — нижняя стяжная пружина; 12 — пружина регулятора
Тормозной механизм заднего колеса — барабанный, с двухпоршневым колесным цилиндром, двумя тормозными колодками и устройством автоматической регулировки зазора между колодками и барабаном.
Механизм автоматической регулировки зазора состоит из составной распорной планки колодок, рычага регулятора, пружины и серьги.
Механизм автоматической регулировки начинает работать при увеличении зазора между колодками и тормозным барабаном.
При нажатии педали тормоза под действием поршней колесного цилиндра колодки начинают расходиться и прижиматься к барабану, при этом выступ рычага регулятора перемещается по впадине между зубьями храповой гайки и постоянно поджимает зуб храповой гайки.

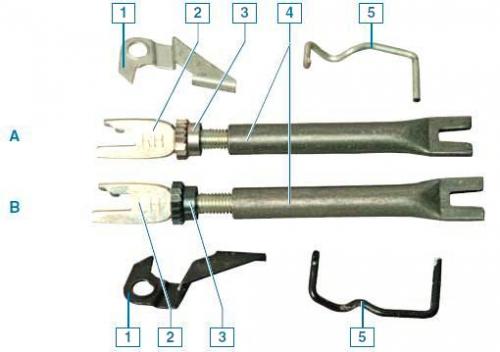

Элементы механизма автоматической регулировки зазоров между колодками и барабанами левого и правого задних колес: A — тормозного механизма правого колеса; B — тормозного механизма левого колеса; 1 — рычаг регулятора; 2 — резьбовой наконечник распорной планки; 3 — храповая гайка; 4 — распорная планка; 5 — серьга
При определенном износе колодок и нажатии педали тормоза рычагу регулятора хватает хода, чтобы повернуть храповую гайку на один зуб, тем самым увеличивая длину распорной планки и одновременно уменьшая зазор между колодками и барабаном.
Такое постепенное удлинение распорной планки автоматически поддерживает зазор между тормозным барабаном и колодками.
Колесные цилиндры тормозных механизмов задних колес одинаковые.
Передние колодки тормозных механизмов задних колес одинаковые, а задние различаются — на них зеркально-симметрично установлены несъемные рычаги привода стояночного тормоза.
Храповая гайка, серьга и рычаг регулятора тормозного механизма левого колеса имеют черный цвет (на храповой гайке и на наконечнике распорной планки выполнена правая резьба), а правого колеса — серебристый цвет (на храповой гайке и на наконечнике распорной планки — левая резьба).
На резьбовом наконечнике распорной планки правого колеса нанесена маркировка RH, а левого колеса — LH.
Рычаги регуляторов тормозных механизмов левого и правого колес зеркально-симметричные.
Для сохранения устойчивости и управляемости автомобиля при торможении в приводе тормозов используются регуляторы давления жидкости в тормозных механизмах задних колес.
Рабочая жидкость к тормозным механизмам задних колес поступает через регуляторы давления, установленные на главном тормозном цилиндре.
При достижении определенного давления жидкости в главном тормозном цилиндре, регуляторы ограничивают рост давления в колесных цилиндрах тормозных механизмах задних колес.
Оба регулятора должны иметь одинаковую маркировку.
Привод стояночной тормозной системы — ручной, механический, тросовый, на задние колеса.
Он состоит из рычага с передним тросом и регулировочной гайкой, уравнителя, двух тросов, рычагов привода в тормозных механизмах задних колес и распорных планок.
Рычаг стояночного тормоза, закрепленный между передними сиденьями на туннеле пола, соединен с двумя тросами через передний трос и уравнитель.

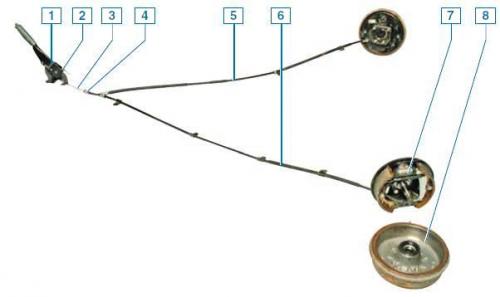

Стояночная тормозная система: 1 — рычаг стояночного тормоза; 2 — регулировочная гайка; 3 — передний трос; 4 — уравнитель; 5— правый трос; 6 — левый трос; 7 — тормозной механизм левого колеса; 8 — тормозной барабан
