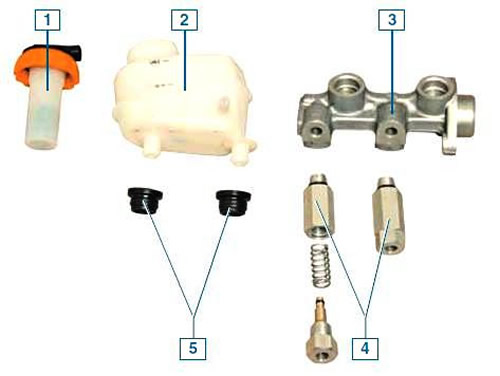

Элементы главного тормозного цилиндра: 1 — крышка бачка с датчиком недостаточного уровня жидкости в бачке; 2 — бачок гидроприводов тормозов и сцепления; 3 — главный тормозной цилиндр; 4 — регулятор давления; 5 — уплотнительные втулки
Работу проводим при замене главного тормозного цилиндра и снятии вакуумного усилителя тормозов.
Отжав два фиксатора…

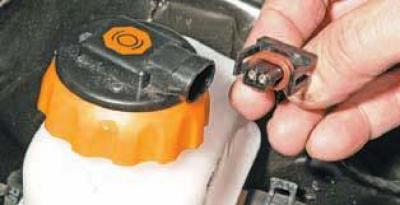

…отсоединяем колодку проводов от датчика уровня рабочей жидкости.
Отвернув крышку бачка, снимаем ее вместе с датчиком уровня жидкости.
Резиновой грушей отбираем жидкость из бачка и заворачиваем крышку.
Подложив снизу ветошь…

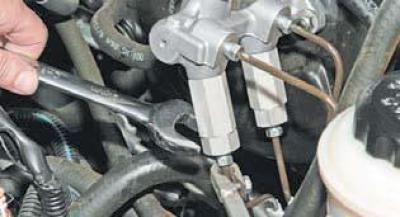

…удерживая ключом «на 21» штуцер регулятора давления, специальным ключом «на 10» для штуцеров тормозных трубок, отворачиваем штуцеры трубок задних тормозных механизмов.

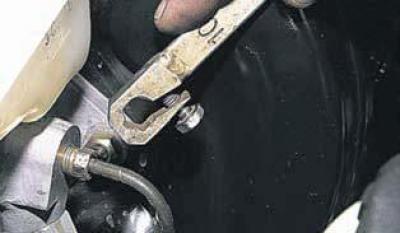

Специальным ключом «на 10» для штуцеров тормозных трубок отворачиваем штуцеры трубок передних тормозных механизмов.
Отводим трубки от главного тормозного цилиндра.

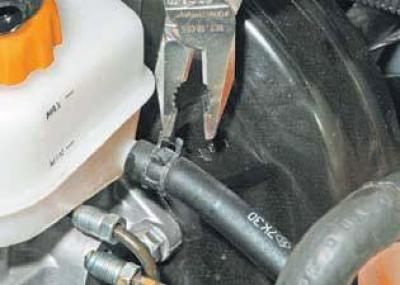

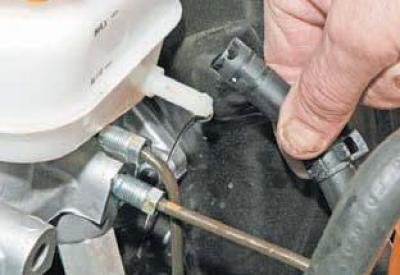

Пассатижами разжимаем хомут крепления шланга подвода рабочей жидкости к главному цилиндру сцепления…
…и снимаем его с патрубка бачка.

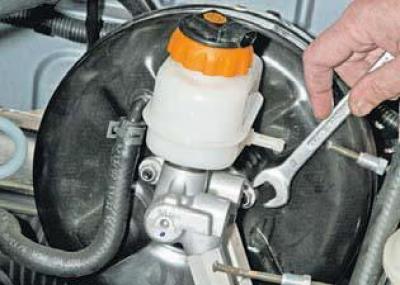

Ключом «на 13» отворачиваем две гайки крепления цилиндра к вакуумному усилителю тормозов…

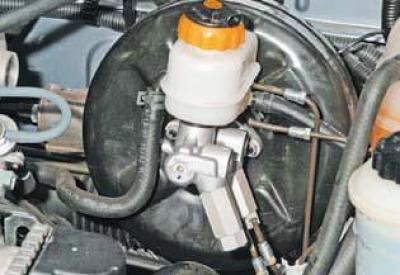

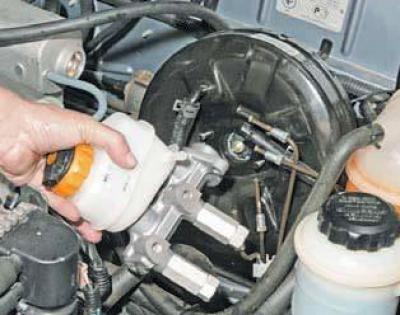

…и снимаем главный тормозной цилиндр в сборе с бачком гидропривода.
Соединение главного тормозного цилиндра с вакуумным усилителем тормозов уплотнено резиновой прокладкой.
Для проверки ее состояния и возможной замены…

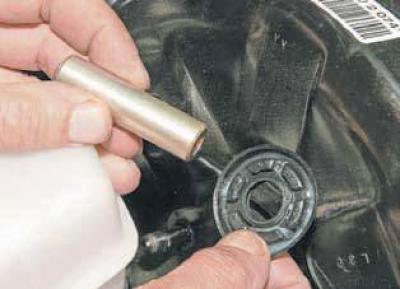

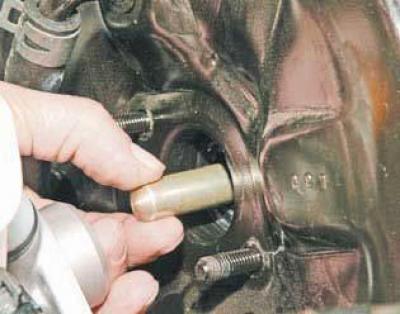

…вынимаем из отверстия вакуумного усилителя толкатель…
…и резиновую прокладку.
Устанавливаем главный тормозной цилиндр в обратной последовательности.
Прокачиваем гидропривод тормозной системы (см. Прокачка гидропривода тормозной системы).
Для замены бачка отворачиваем крышку и снимаем ее вместе с датчиком уровня жидкости.
Резиновой грушей отбираем жидкость из бачка.
Отсоединяем от бачка шланг подвода рабочей жидкости к главному цилиндру сцепления (см. выше).

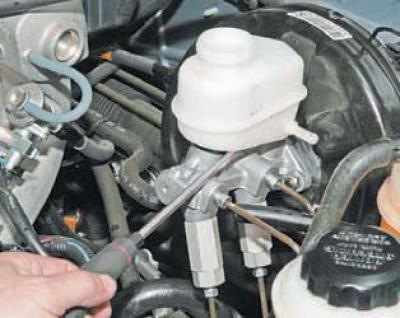

Поддеваем отверткой и, преодолевая сопротивление резиновых соединительных втулок…

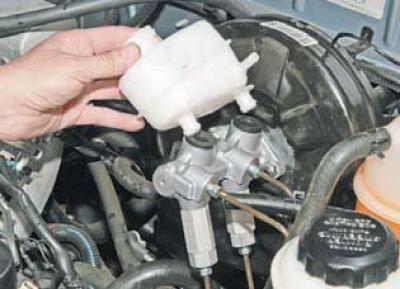

…снимаем бачок.
Для замены соединительной втулки сжимаем пальцами верхний край втулки…

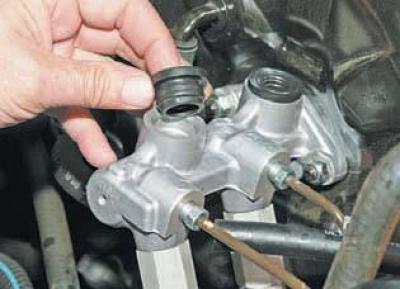

…и вынимаем ее из отверстия главного тормозного цилиндра.
Аналогично вынимаем другую соединительную втулку.
Устанавливаем бачок в обратной последовательности.
После установки прокачиваем гидропривод тормозной системы (см. Прокачка гидропривода тормозной системы).
