Приведенные работы проводятся на автомобиле, не оборудованном аудиосистемой.
При ее наличии необходимо снять головное устройство аудиосистемы.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.
Шлицевой отверткой отжимаем оба конца облицовочной накладки консоли панели приборов сверху и снизу.

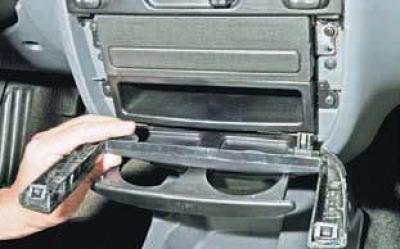

Снимаем облицовочную накладку.

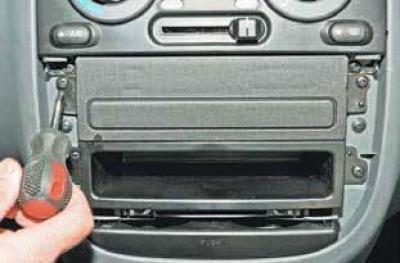

Крестообразной отверткой отворачиваем два винта крепления заглушки.
Снимаем заглушку и отсоединяем от держателей колодку жгута проводов и кабель антенны.

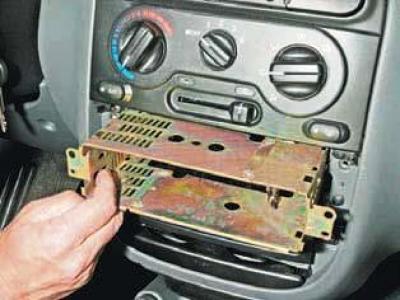

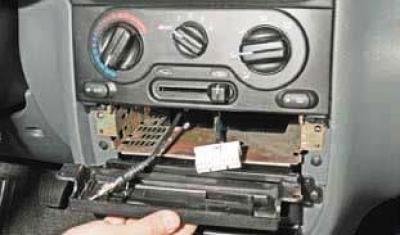

Выводим из консоли панели приборов корзину для установки головного устройства аудиосистемы.
Чтобы было удобнее продолжать работу, рекомендуем также снять ящик для мелких вещей, расположенный ниже.

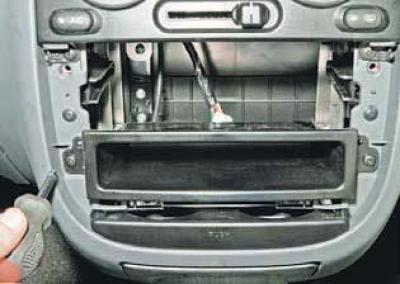

Для этого крестообразной отверткой отворачиваем два самореза крепления ящика…

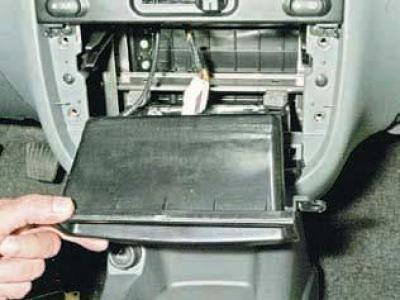

… и выводим ящик из консоли панели приборов.

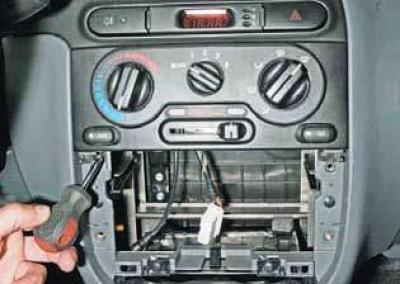

Отворачиваем два самореза крепления блока управления отоплением, вентиляцией и кондиционированием воздуха.

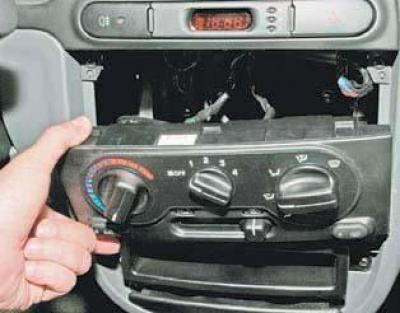

Выводим три фиксатора в верхней части блока из зацепления с панелью приборов и извлекаем блок на себя настолько, насколько позволяет длина проводов и тяг.

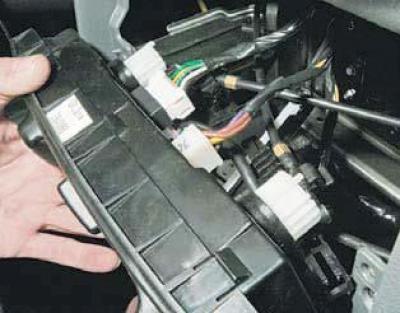

Отсоединяем от блока колодки жгутов проводов.

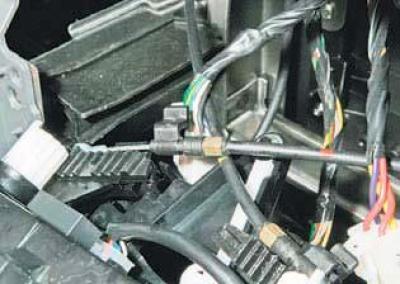

Отжимаем пальцем фиксатор оболочки тяги привода заслонок распределения потоков воздуха…

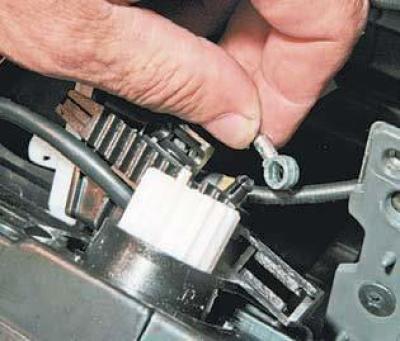

… выводим оболочку из держателя на корпусе блока и отсоединяем тягу от рычага блока.
Аналогично отсоединяем тягу привода заслонки регулятора температуры воздуха.

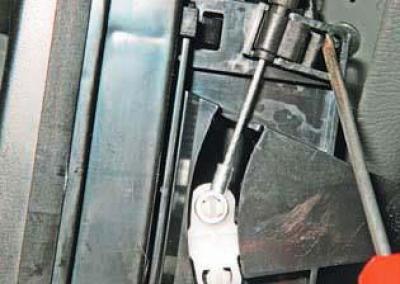

Отверткой отжимаем фиксатор оболочки тяги привода заслонки рециркуляции…
… выводим оболочку тяги из держателя и отсоединяем ее от рычага блока.

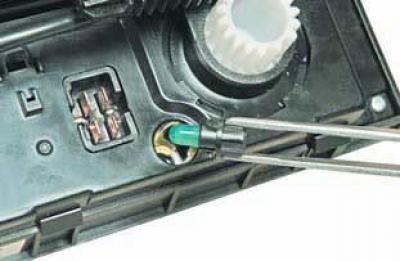

Пинцетом поворачиваем против часовой стрелки патрон лампы подсветки блока…
… и извлекаем ее.

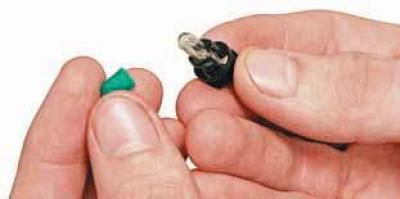

Снимаем с лампы цветной колпачок…

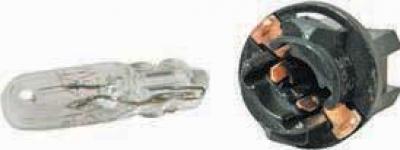

… вынимаем бесцокольную лампу из патрона и заменяем новой W1,2W.
Устанавливаем блок управления отоплением, вентиляцией и кондиционированием в обратной последовательности.
