Снимаем аккумуляторную батарею (см. Снятие аккумуляторной батареи). Ослабив затяжку болта клеммного соединения тяги управления коробкой передач с входным валом привода (см. Регулировка привода управления коробкой передач), выводим вал привода из отверстия тяги.
Отсоединяем колодку проводов от выключателя света заднего хода (см. Снятие выключателя света заднего хода). Снимаем датчик скорости автомобиля (см. Снятие датчика скорости автомобиля и его привода).
Снимаем переходник шланга гидропривода сцепления с наконечника трубки рабочего цилиндра сцепления (см. Замена шланга гидропривода сцепления).
При этом, во избежание утечки рабочей жидкости из бачка гидроприводов тормозов и сцепления, пережимаем шланг гидропривода сцепления или вставляем заглушку в выходное отверстие переходника шланга.
Снимаем левый грязезащитный щиток моторного отсека (см. Снятие грязезащитных щитков моторного отсека).
Сливаем масло из коробки передач (см. Замена масла в коробке передач). Снимаем приводы передних колес (см. Снятие приводов передних колес).

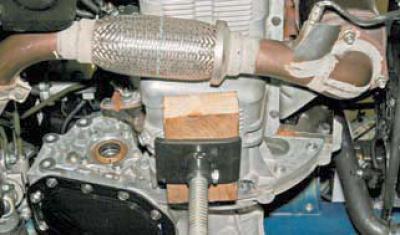

Подставляем под поддон картера двигателя регулируемый по высоте упор, подложив деревянную проставку.
Снимаем заднюю опору силового агрегата (см. Замена опор силового агрегата).
Демонтировать коробку передач можно в сборе с приводом механизма переключения передач или предварительно сняв его.
Снимаем привод механизма переключения передач в сборе с кронштейном задней опоры силового агрегата. Для этого разъединяем вилки выходного вала привода и штока механизма переключения передач (см. Снятие привода механизма переключения передач), а затем…

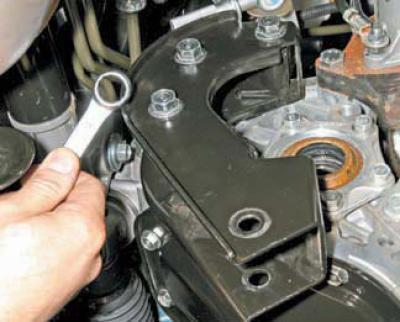

…накидным ключом «на 17» отворачиваем три болта крепления кронштейна к картеру сцепления.

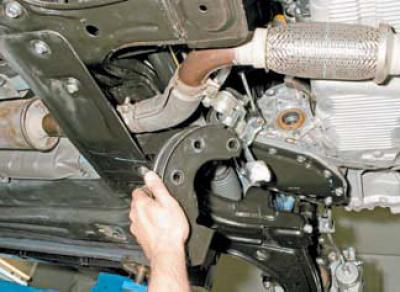

Снимаем кронштейн задней опоры силового агрегата в сборе с приводом механизма переключения передач.
Перед отворачиванием болтов крепления картера сцепления к блоку цилиндров двигателя помечаем их расположение. Это упростит последующий монтаж коробки передач, поскольку болты крепления картера сцепления по диаметру и длине стержней — разные.
В верхней части картер сцепления крепится к блоку цилиндров тремя болтами.

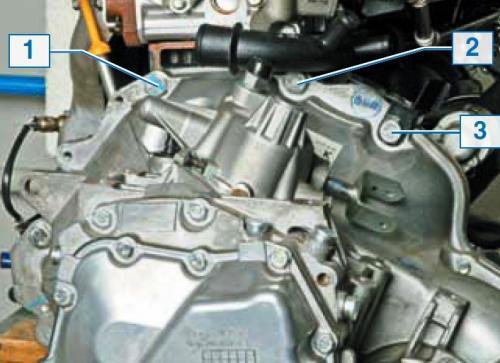

Для наглядности показываем расположение болтов верхнего крепления картера сцепления на демонтированном силовом агрегате.

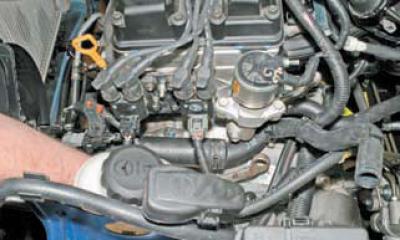

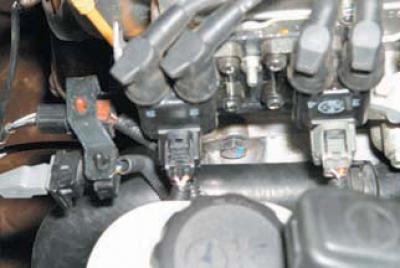

Болт 1, расположенный под катушками зажигания…
…и болт 3, крепящий также кронштейн жгута проводов, отворачиваем головкой «на 19».

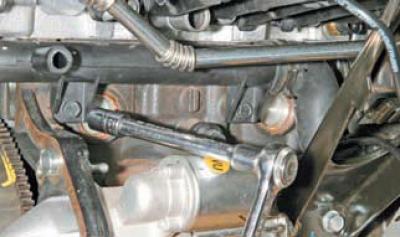

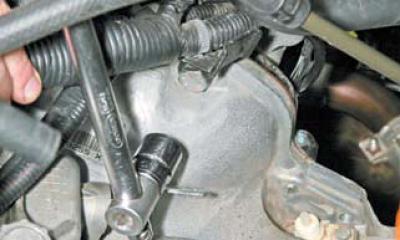

Болт 2, расположенный под подводящей трубой насоса охлаждающей жидкости, отворачиваем z-образным ключом «на 19».
Выполнению операции по отворачиванию болта 2 мешает подводящая труба насоса охлаждающей жидкости. Для придания подвижности трубе…
…с задней стороны двигателя головкой «на 10» ослабляем затяжку болта ее левого крепления к блоку цилиндров (для наглядности показано на демонтированном двигателе).

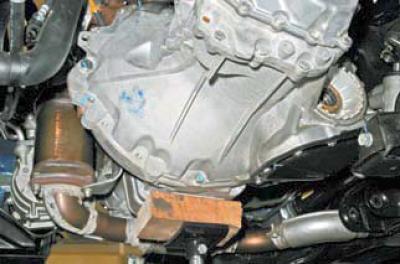

Со стороны поддона картера двигателя головкой «на 19» отворачиваем два болта нижнего крепления картера сцепления к блоку цилиндров, а головкой «на 14» — три болта нижнего крепления картера сцепления к поддону картера.
Со стороны коробки передач головкой «на 19» отворачиваем еще один болт нижнего крепления картера сцепления к блоку цилиндров, а головкой «на 14» ослабляем затяжку болта нижнего крепления картера сцепления к поддону картера двигателя.
Отвернув гайки и болт крепления основания монтажного блока предохранителей и реле в моторном отсеке, отводим блок в сторону от левой опоры силового агрегата, не отсоединяя от блока колодки жгутов проводов (см. Замена опор силового агрегата).

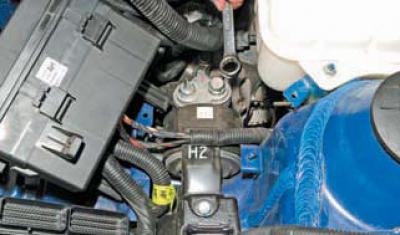

Накидным ключом или головкой «на 19» отворачиваем гайку и болт крепления переходника левой опоры силового агрегата к кронштейну опоры.
Опускаем на регулируемом упоре (подставленном под поддон картера двигателя) силовой агрегат, выводя штырь кронштейна левой опоры силового агрегата из отверстия в переходнике опоры.
Головкой «на 14» с удлинителем отворачиваем три болта крепления кронштейна левой опоры силового агрегата к картеру сцепления…

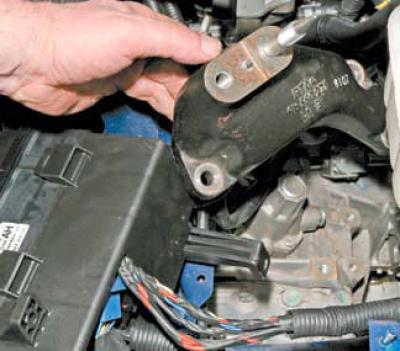

и вынимаем кронштейн опоры.
Для облегчения снятия коробки передач (весит более 20 кг), устанавливаем еще один регулируемый упор под картер сцепления и полностью отворачиваем (со стороны коробки передач) болт нижнего крепления картера сцепления к поддону картера двигателя.

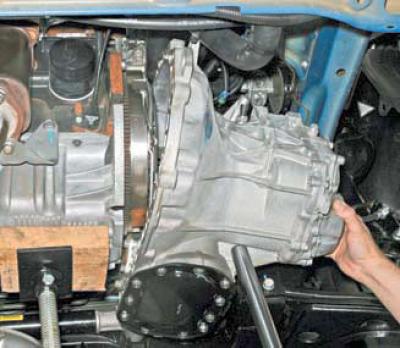

Отводим коробку передач от двигателя к левому лонжерону.

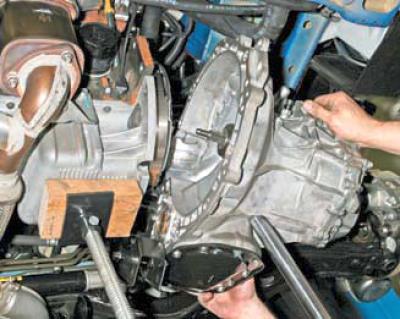

Приспускаем коробку передач на регулируемом упоре…

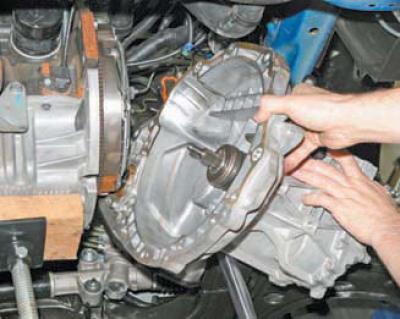

…и снимаем ее.
Коробку передач также можно снять, не отсоединяя от нее привод механизма переключения передач и кронштейн задней опоры силового агрегата.

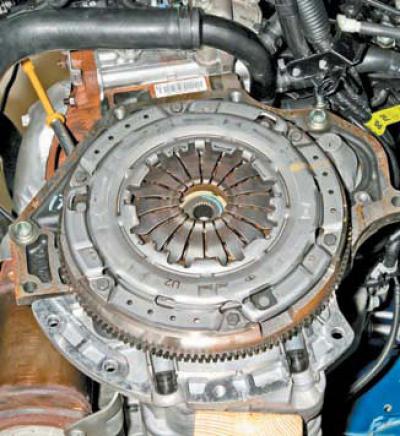

При снятии или установке коробки передач нельзя опирать первичный вал коробки на лепестки диафрагменной пружины «корзины» сцепления, чтобы их не повредить.
Перед монтажом коробки передач наносим тонкий слой пластичной смазки, например, ШРУС-4 на шлицевую часть первичного вала.
Проверяем состояние двух центрирующих втулок, запрессованных в отверстия блока цилиндров.
Если втулки отсутствуют или деформированы, необходимо установить новые.
Устанавливаем коробку передач в обратной последовательности.
После введения первичного вала коробки передач в шлицевое отверстие ведомого дика сцепления досылаем коробку передач вправо до полного соприкосновения привалочных поверхностей картера сцепления, блока цилиндров и поддона картера двигателя. Вворачиваем и подтягиваем все болты крепления картера сцепления. Устанавливаем опоры силового агрегата. Окончательно затягиваем болты крепления картера сцепления требуемыми моментами в следующей последовательности: — три болта нижнего крепления к блоку цилиндров затягиваем моментом 72–74 Н·м; — один болт нижнего крепления к поддону картера двигателя (рядом с отверстием в картере сцепления под приводом правого переднего колеса) — моментом 30–32 Н·м; — еще три болта нижнего крепления к поддону картера двигателя — моментом 20–22 Н·м.
— три болта верхнего крепления к блоку цилиндров затягиваем моментом 72–74 Н·м.
После установки коробки передач заливаем в нее масло, регулируем привод переключения передач, прокачиваем гидропривод сцепления.
