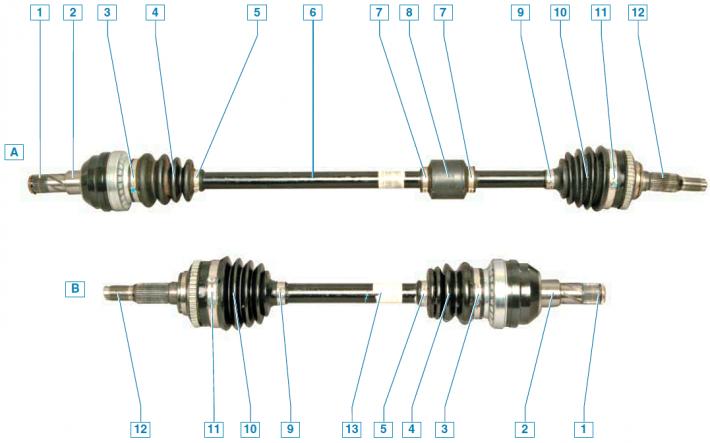

Приводы правого «А» и левого «В» колес: 1 — стопорное кольцо; 2 — корпус внутреннего шарнира; 3 — большой хомут крепления грязезащитного чехла внутреннего шарнира; 4 — грязезащитный чехол внутреннего шарнира; 5 — малый хомут крепления грязезащитного чехла внутреннего шарнира; 6 — вал привода правого колеса; 7 — хомут крепления демпфера;8 — демпфер; 9 — малый хомут крепления грязезащитного чехла наружного шарнира; 10 — грязезащитный чехол наружного шарнира; 11 — большой хомут крепления грязезащитного чехла наружного шарнира; 12 — корпус наружного шарнира; 13 — вал привода левого колеса.
Приводы колес с шарнирами равных угловых скоростей (ШРУСами) служат для передачи крутящего момента от главной передачи к ведущим колесам при различных углах поворота колес и ходах подвески.
Привод колеса состоит из внутреннего и наружного шарниров равных угловых скоростей, соединенных между собой валом. Валы приводов изготовлены из стального прутка. На концах вала выполнены шлицы, на которых установлены ШРУСы. На более длинном валу правого привода, установлен демпфер. Шарниры приводов закрыты грязезащитными чехлами. Шарнир состоит из корпуса, сепаратора, обоймы и шести шариков, которые размещены в профилированных канавках корпуса и обоймы. Обойма шарнира установлена на шлицах вала и зафиксирована от продольного перемещения стопорным кольцом. Шлицевой хвостовик корпуса наружного шарнира, на конце которого нарезана резьба, вставляется в ступицу колеса и крепится гайкой подшипника, а шлицевой хвостовик корпуса внутреннего шарнира вставляется в полуосевую шестерню коробки дифференциала и фиксируется в ней стопорным кольцом.
Наружные шарниры приводов левого и правого колес взаимозаменяемы.
Также взаимозаменяемы и внутренние шарниры приводов.
Наружный и внутренний шарниры привода имеют разборные конструкции.
Детали шарниров изготовлены с высокой точностью. Внутренняя поверхность корпуса шарнира закалена ТВЧ. В шарнир устанавливаются шарики одной сортировочной группы. При сборке шарнира шарики подбираются к каждому шарниру индивидуально, поэтому отремонтировать шарнир заменой деталей в условиях гаража или СТО невозможно.
Изношенный шарнир заменяют только в сборе.
В наружный и внутренний шарниры перед сборкой закладывается специальная смазка для шарниров приводов колес.
Герметичность шарнира, что является непременным условием его надежной работы, обеспечивается резиновыми грязезащитными чехлами. Чехол шарнира надет на корпус шарнира и вал привода и закреплен хомутами. При замене чехла хомуты его крепления также следует заменить новыми.
Допускается использовать только специальные хомуты с гладкой внутренней поверхностью и без выступающих частей.
Пополнение или замена смазки, а также какое-либо другое обслуживание приводов колес в процессе эксплуатации автомобиля не требуется. Владельцу автомобиля необходимо лишь следить за состоянием защитных чехлов шарниров и хомутов их крепления.
Поврежденный чехол необходимо заменить как можно быстрее, так как попадание грязи в смазку вызывает быстрый износ деталей шарнира и выход его из строя.

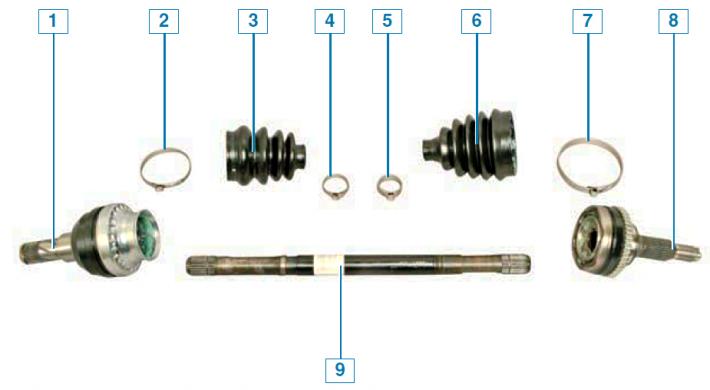

Элементы привода колеса: 1 — внутренний шарнир; 2 — большой хомут крепления чехла внутреннего шарнира; 3 — чехол внутреннего шарнира; 4 — малый хомут крепления чехла внутреннего шарнира; 5 — малый хомут крепления чехла наружного шарнира; 6 — чехол наружного шарнира; 7 — большой хомут крепления чехла наружного шарнира; 8 — наружный шарнир; 9 — вал.

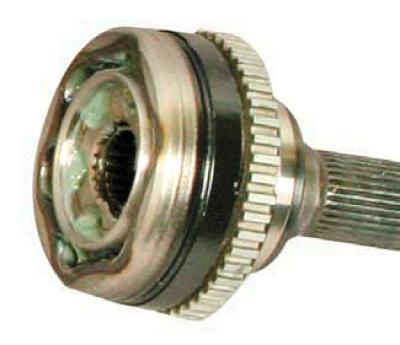

На корпус наружного шарнира напрессован зубчатый венец, обеспечивающий работу датчика антиблокировочной системы тормозов
