Снятие электронного блока управления

Электронный блок управления двигателем снимаем для замены или при выполнении операций по ремонту автомобиля, связанных с возможностью нанесения вреда электронным компонентам блока (например, при сушке автомобиля в сушильной камере после окраски и т. д.).

Снимаем аккумуляторную батарею (см. Снятие аккумуляторной батареи).

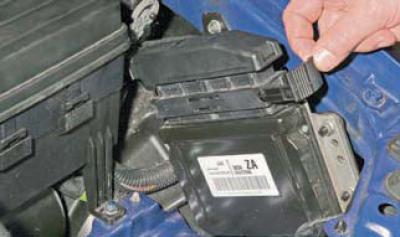

Вытягиваем вперед фиксатор колодки жгута проводов системы управления двигателем…

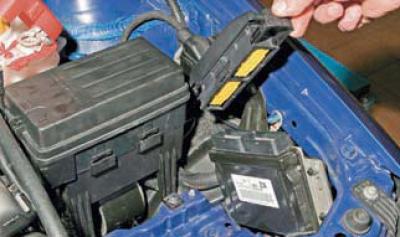

…и отсоединяем колодку жгута проводов от разъема блока управления.



Головкой «на 10» отворачиваем три гайки крепления блока к кронштейну…



…и снимаем блок управления.

Устанавливаем электронный блок управления в обратной последовательности.
