Датчик демонтируем при выключенном зажигании. Снимаем правый грязезащитный щиток моторного отсека (см. Снятие грязезащитных щитков моторного отсека).

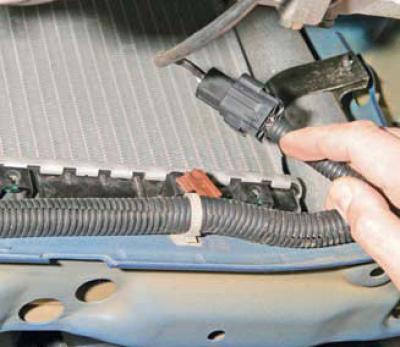

Сдвигаем с пластмассового держателя, закрепленного снизу на радиаторе системы охлаждения, колодку жгута проводов системы управления двигателем.

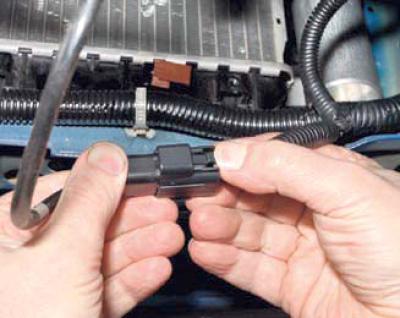

Нажав фиксатор колодки жгута Нажав фиксатор колодки жгута проводов системы управления двигателем…

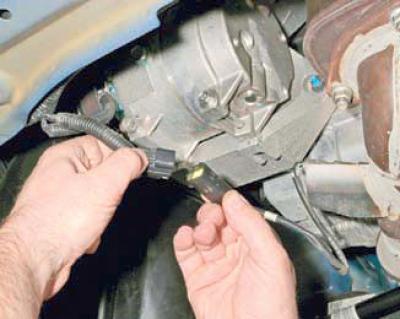

…разъединяем колодки жгута проводов системы управления двигателем и жгута проводов диагностического датчика концентрации кислорода.

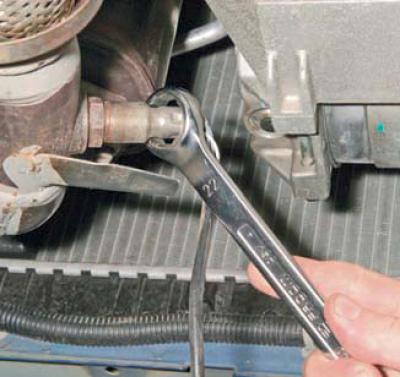

Продеваем через кольцо накидного ключа «на 22» колодку жгута проводов датчика и надеваем кольцо ключа на шестигранник датчика.

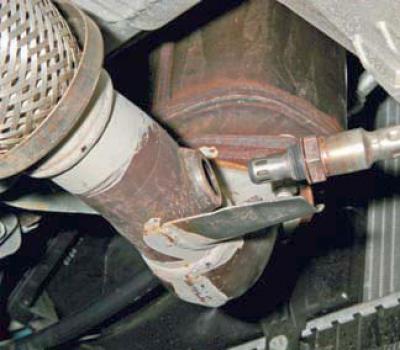

Вращая ключ против часовой стрелки, выворачиваем датчик из отверстия в промежуточной трубе…
…и снимаем диагностический датчик концентрации кислорода.
Устанавливаем диагностический датчик концентрации кислорода в обратной последовательности. Чтобы в процессе эксплуатации автомобиля датчик не «прикипел» к промежуточной трубе, перед установкой на резьбовую часть датчика наносим тонким слоем противозадирную высокотемпературную присадку на основе графита.
