Снимаем крышку двигателя (см. Проверка состояния и замена свечей зажигания).

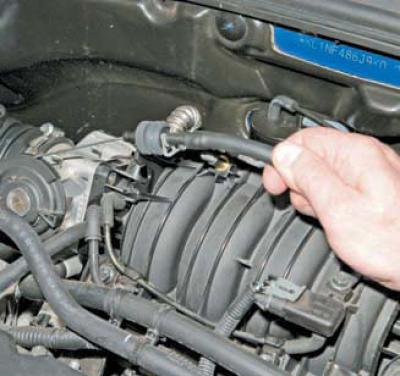

Извлекаем резиновую втулку оболочки троса из прорези кронштейна.

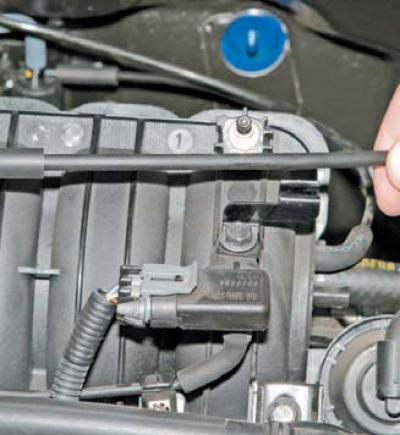

Вынимаем трос из держателя.

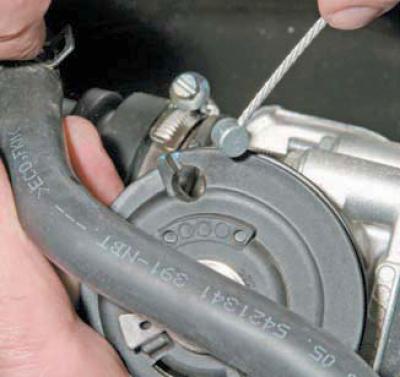

Преодолевая усилие пружины, поворачиваем сектор привода дроссельной заслонки и, совместив трос с прорезью в секторе, вынимаем верхний наконечник троса.

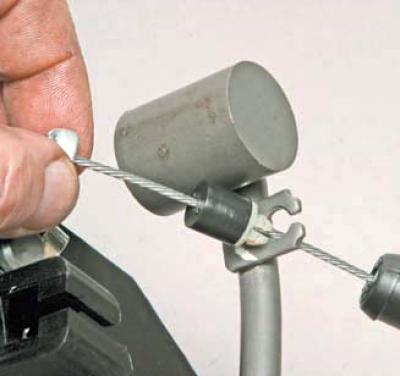

В салоне автомобиля извлекаем нижний наконечник троса привода дроссельной заслонки из прорези кронштейна педали «газа» (для наглядности показано на снятой педали «газа»)…

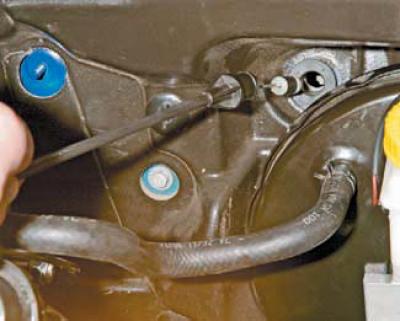

…и через отверстие резиновой втулки в щитке передка вытягиваем трос в подкапотное пространство.

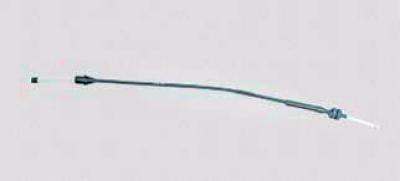

Трос привода дроссельной заслонки.
Установку троса привода дроссельной заслонки проводим в обратной последовательности. После установки троса необходимо отрегулировать привод заслонки. При ненажатой педали «газа» дроссельная заслонка должна быть полностью закрыта, а при нажатой до упора педали — полностью открыта.

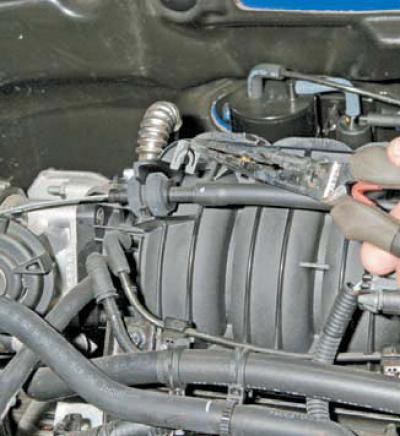

Для регулировки привода пассатижами извлекаем фиксатор оболочки троса… …и, переместив наконечник троса в резиновой втулке в нужное положение, устанавливаем фиксатор в кольцевую канавку наконечника.
