Сбрасываем давление в системе питания (см. Замена топливного фильтра). Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. В салоне автомобиля снимаем подушку заднего сиденья.

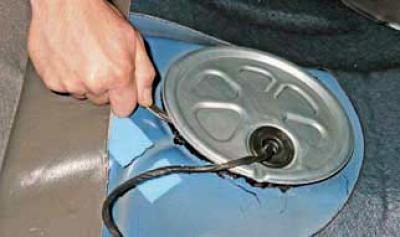

Поддев шлицевой отверткой крышку лючка топливного модуля…
…снимаем крышку, преодолевая сопротивление мастики, нанесенной на поверхность прилегания крышки к лючку.

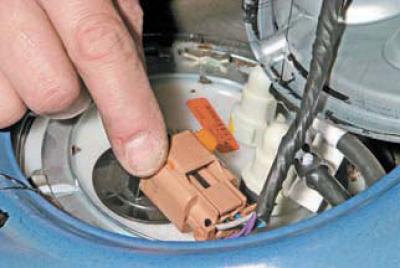

Сдвигаем блокиратор (оранжевого цвета) колодки жгута проводов и, нажав фиксатор колодки…

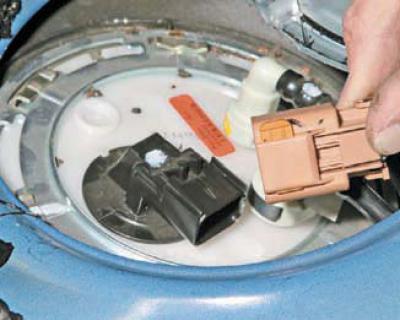

…снимаем колодку жгута проводов.
Сжав фиксатор наконечника трубки сливной магистрали, снимаем наконечник трубки со штуцера крышки топливного модуля.
Аналогично с другого штуцера крышки модуля снимаем наконечник трубки нагнетательной магистрали.

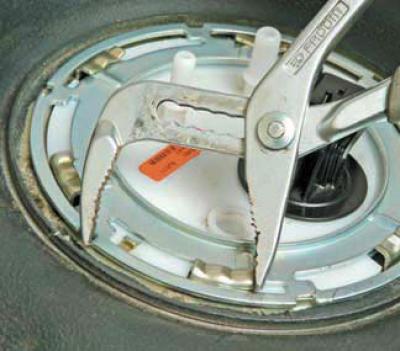

Для отворачивания запорной шайбы лучше всего использовать раздвижные пассатижи.
Зацепив одну губку пассатижей за впадину на шайбе, а другую за выступ топливного бака, сжимаем рукоятки пассатижей.
Шайба повернется на небольшой угол. Еще раз (или несколько раз) воспользовавшись этим приемом на выступах, расположенных диаметрально противоположно, поворачиваем запорную шайбу крышки топливного модуля против часовой стрелки до совпадения пазов в шайбе и выступов во фланце топливного бака…

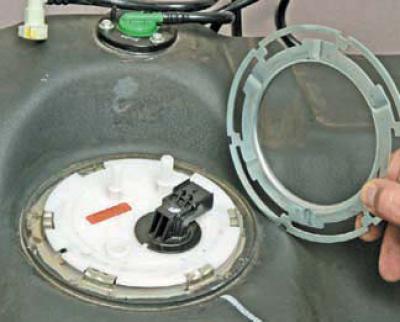

…и снимаем шайбу.

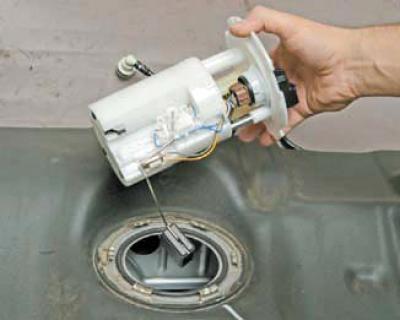

Извлекаем топливный модуль из отверстия топливного бака, аккуратно выводя поплавок датчика уровня топлива.
Соединение крышки топливного модуля с фланцем отверстия бака уплотняется резиновым кольцом.

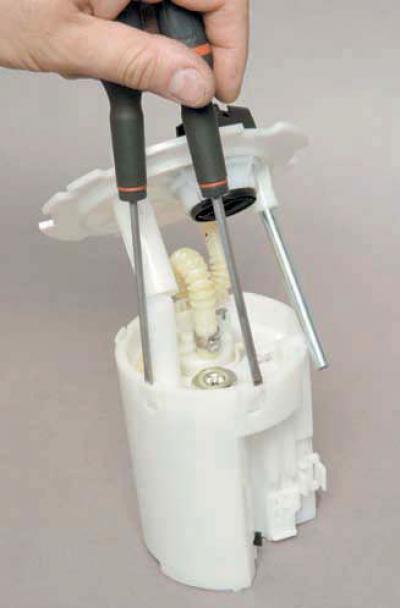

Вдавив отвертками два фиксатора, сдвигаем крышку модуля по направляющей корпуса.

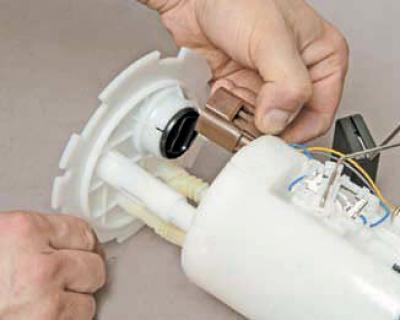

Нажав фиксатор колодки проводов, отсоединяем колодку от разъема крышки модуля.

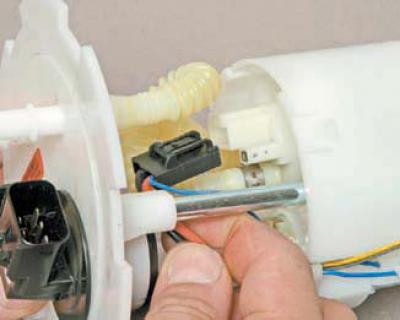

Нажав фиксатор колодки проводов, отсоединяем колодку от разъема топливного насоса.
Выводим провода из держателя на корпусе модуля.

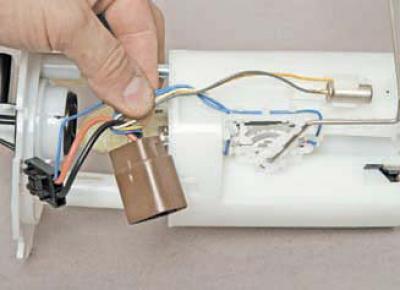

Вынимаем из держателя резистор контрольной лампы резерва топлива.

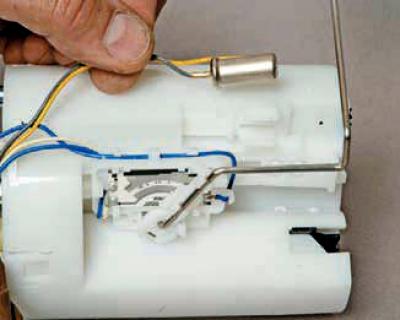

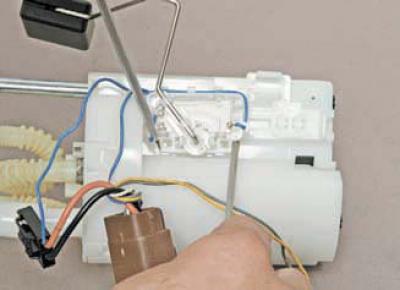

Сдвигаем датчик указателя уровня топлива по направляющим корпуса модуля…

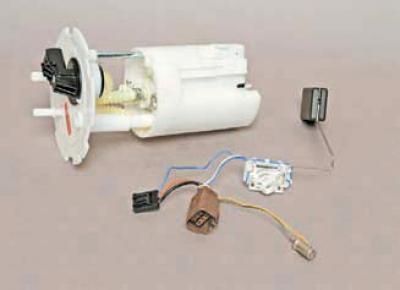

…и снимаем узел, состоящий из датчика указателя уровня топлива с поплавком, резистора контрольной лампы резерва топлива и двух колодок с проводами.

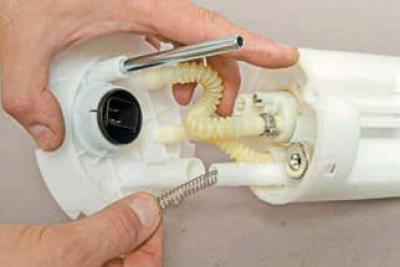

Отводим крышку модуля от его корпуса и вынимаем пружину направляющей.
Отжав плоскими отвертками четыре фиксатора держателя топливного насоса, выдвигаем держатель из корпуса модуля.
Поддеваем отверткой регулятор давления топлива через отверстие в корпусе модуля.

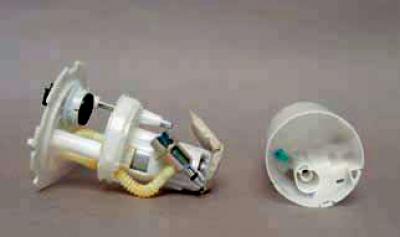

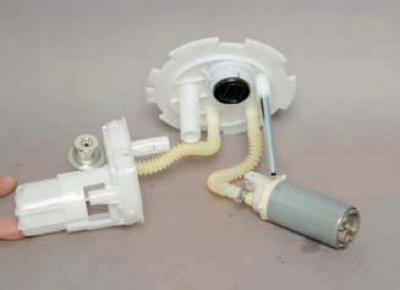

Преодолевая сопротивление резинового кольца, надетого на сливной патрубок регулятора, вынимаем регулятор из колодца корпуса топливного модуля и разъединяем держатель насоса и корпус модуля.

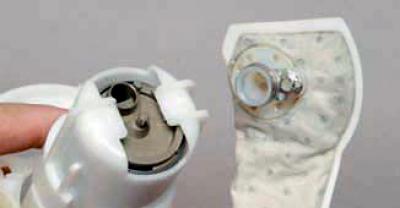

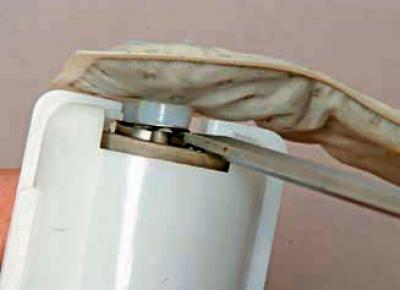

Поддев плоской отверткой сетчатый фильтр…

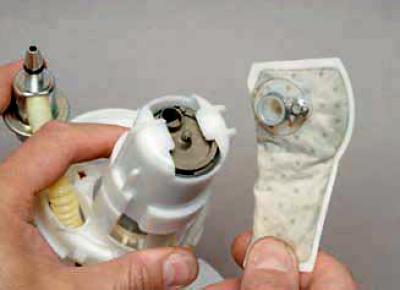

…снимаем его со штуцера и штифта насоса.

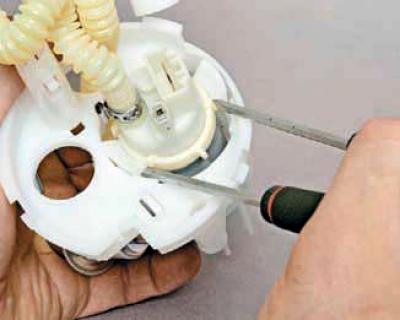

Отжав двумя плоскими отвертками фиксаторы держателя насоса от его прижимного кольца…
…вынимаем насос из держателя.
Для замены насоса…

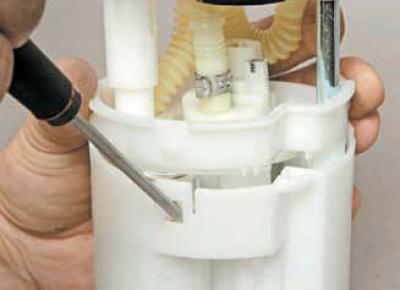

…отверткой разжимаем замок хомута крепления пластмассовой гофрированной трубки насоса и сдвигаем хомут по трубке.
Трубка установлена на патрубке насоса с натягом. Поэтому для снятия трубки нагреваем ее феном или поливаем кипящей водой.
Снимаем трубку с патрубка насоса.

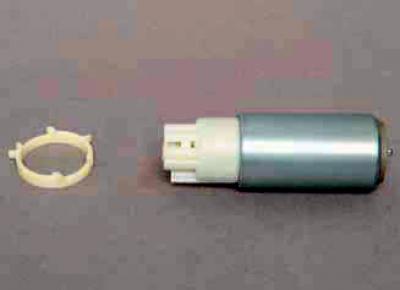

Снимаем прижимное кольцо с корпуса насоса.
Для замены регулятора давления топлива…

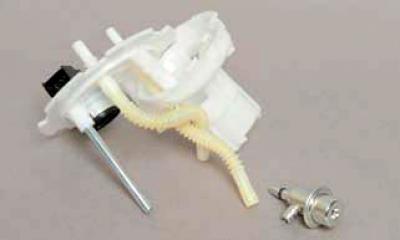

…снимаем пластмассовую гофрированную трубку с патрубка регулятора.
В случае затруднения при снятии трубки нагреваем ее с помощью фена или поливаем кипящей водой.

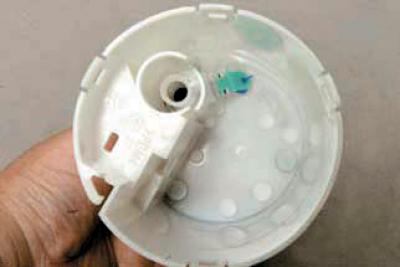

В днище корпуса топливного модуля установлен клапан, препятствующий вытеканию топлива из корпуса.
Сборку и установку топливного модуля проводим в обратной последовательности.
Хомут крепления гофрированной трубки к патрубку насоса заменяем новым (можно применить червячный хомут).
При выходе из строя уплотнительного кольца крышки модуля заменяем его новым.
Перед установкой сетчатого фильтра обратите внимание на состояние стопорной шайбы, которая насаживается на штифт насоса.
Если шайба сильно помята, ее необходимо выправить пассатижами или заменить.

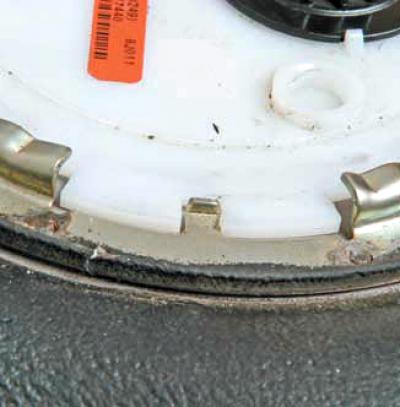

При установке топливного модуля в бак совмещаем вырез в крышке топливного модуля с язычком на фланце отверстия бака.
Перед закрыванием крышки лючка в полу кузова под задним сиденьем необходимо проверить герметичность соединений топливного модуля. Для этого подсоединяем клемму провода к «минусовому» выводу аккумуляторной батареи и включаем зажигание. Утечки топлива быть не должно.
