Место стыка выпускного коллектора с привалочной плоскостью головки блока цилиндров уплотнено металлической прокладкой. В случае, когда прокладка прогорела или ослабла затяжка гаек крепления коллектора, отработавшие газы могут выходить через данное соединение наружу, что сопровождается характерным звуком. Если подтяжкой гаек крепления выпускного коллектора устранить дефект не удается, необходимо заменить прокладку.
Во избежание ожогов приступать к работе рекомендуется после остывания системы выпуска отработавших газов.
Отсоединяем колодку проводов управляющего датчика концентрации кислорода от колодки жгута проводов системы управления двигателем (см. Снятие управляющего датчика концентрации кислорода).
Отворачиваем гайки шпилек крепления фланцев каталитического нейтрализатора и выпускного коллектора (см. Снятие каталитического нейтрализатора).
Вынимаем маслоизмерительный щуп и вставляем в его трубку пробку из бумаги.
Проникающей жидкостью смачиваем гайки крепления выпускного коллектора к головке блока цилиндров.

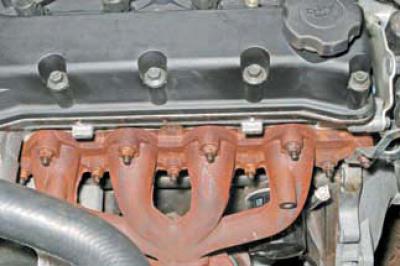

Головкой «на 12» отворачиваем десять гаек крепления выпускного коллектора к головке блока цилиндров.
Если гайки прикипели к шпилькам, они могут отворачиваться вместе со шпильками. Это нормальное явление.

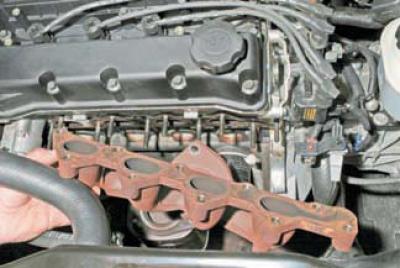

Сдвигаем выпускной коллектор по оставшимся шпилькам головки блока цилиндров и вынимаем его вверх.

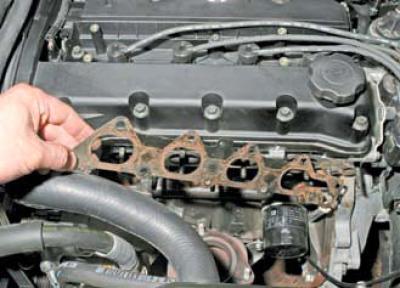

Снимаем металлическую прокладку выпускного коллектора.
Отворачиваем оставшиеся на шпильках гайки.

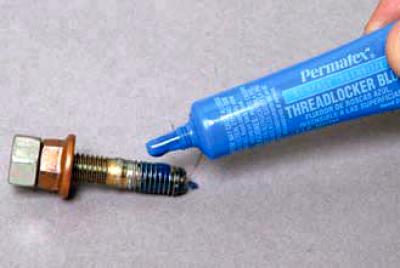

На резьбовую часть шпильки, вворачиваемую в головку блока цилиндров, наносим тонкий слой резьбового герметика.
Перед заворачиванием шпильки в головку блока наворачиваем на ее резьбовую часть две гайки и стягиваем их между собой. В таком виде заворачиваем шпильку до упора и, расконтрив гайки, отворачиваем их.
Дальнейшую сборку проводим в обратной последовательности.
Перед монтажом выпускного коллектора очищаем привалочные поверхности головки блока цилиндров и выпускного коллектора от нагара и устанавливаем новую прокладку.
Перед заворачиванием новых гаек крепления выпускного коллектора наносим на шпильки головки блока цилиндров графитовую смазку.
Гайки крепления выпускного коллектора затягиваем предписанным моментом.

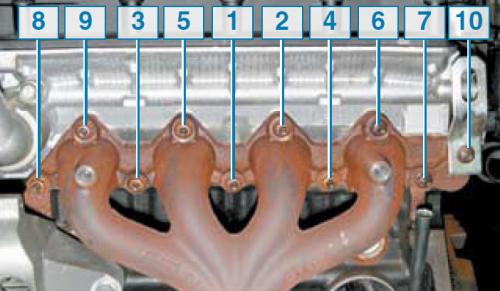

Порядок затяжки гаек крепления выпускного коллектора
