Снимаем верхнюю переднюю крышку привода ГРМ (см. Проверка состояния и замена ремня привода газораспределительного механизма). Отсоединяем колодку жгута проводов от датчика фаз (см. Снятие датчика фаз) и отводим жгут проводов в сторону.
Снимаем наконечники высоковольтных проводов со свечей зажигания (см. Проверка состояния и замена свечей зажигания) и отводим провода в сторону от крышки.

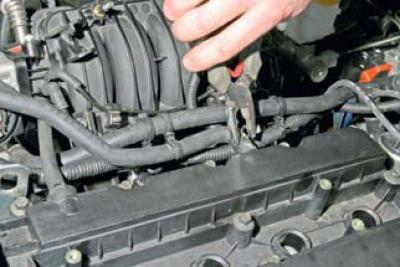

Пассатижами сжимаем концы хомута крепления шланга основного контура системы вентиляции картера и, сдвинув хомут по шлангу…

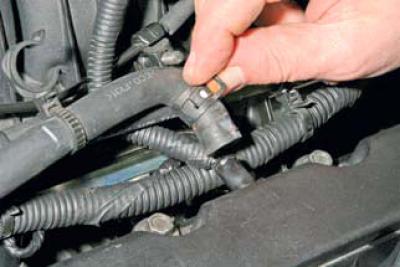

…снимаем шланг с патрубка крышки головки блока цилиндров.

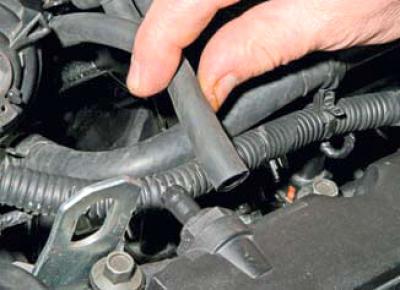

Снимаем с другого патрубка крышки шланг контура холостого хода системы вентиляции картера.
Головкой «на 10» отворачиваем пятнадцать болтов крепления крышки головки блока цилиндров.

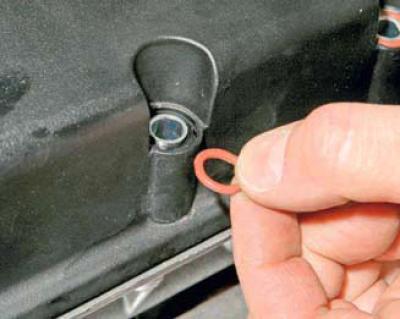

Соединение болтов с крышкой уплотняется резиновыми кольцами, установленными в проточках крышки.

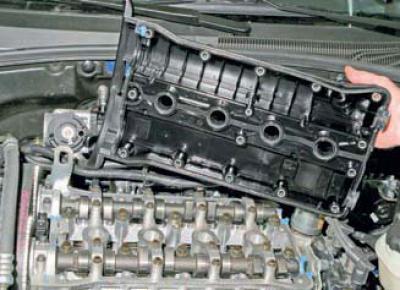

Поддев плоской отвёрткой крышку головки блока цилиндров…
…снимаем её.

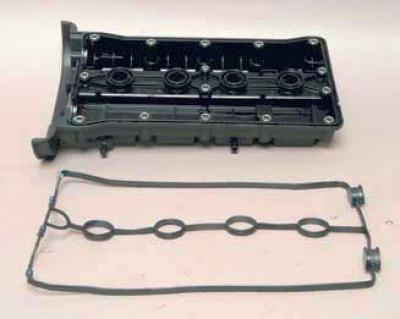

Вынимаем прокладку из пазов крышки головки блока цилиндров.
Очищаем от остатков герметика и масла и обезжириваем уплотняемые поверхности крышки и головки блока цилиндров.
Заменяем прокладку новой.
Устанавливаем прокладку в пазы крышки и наносим тонкий слой герметика на поверхности прокладки в зоне заглушек 2 (см. фото ниже) головки блока цилиндров и полукольцевых поверхностей 1, контактирующих с крышками подшипников распределительных валов.
Во избежание повреждения датчиков концентрации кислорода системы управления двигателем при ремонте можно применять только специальный герметик, рекомендуемый для автомобилей, оснащенных такими датчиками.

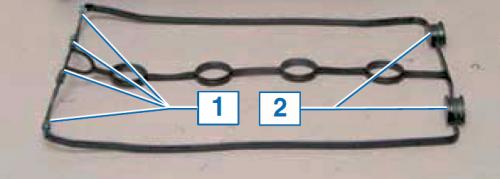

Места нанесения герметика на прокладку
Дальнейшую сборку проводим в обратной последовательности.
Равномерно (от середины к краям) затягиваем болты крепления крышки предписанным моментом (см. Моменты затяжки ответственных резьбовых соединений).
