Сливаем охлаждающую жидкость (см. Замена охлаждающей жидкости). Снимаем ремень привода ГРМ (см. Проверка состояния и замена ремня привода газораспределительного механизма).

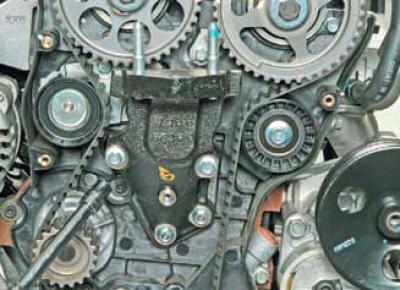

Головкой «на 10» отворачиваем четыре болта крепления кронштейна правой опоры силового агрегата (для наглядности показано на снятом двигателе)…

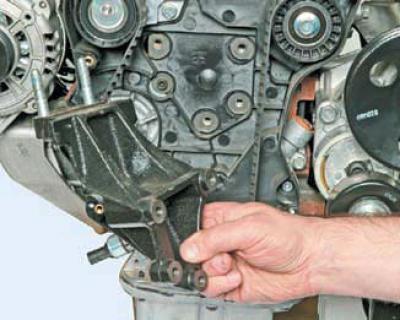

…и снимаем кронштейн.

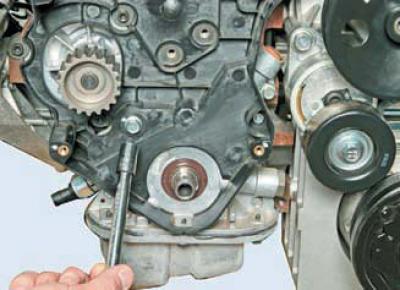

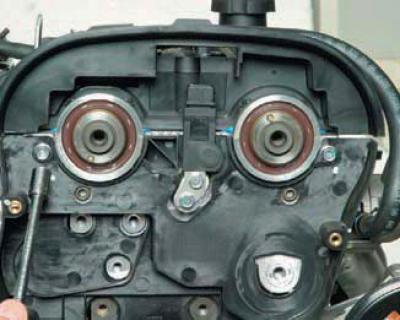

Головкой «на 12» отворачиваем болт нижнего крепления задней крышки привода ГРМ.

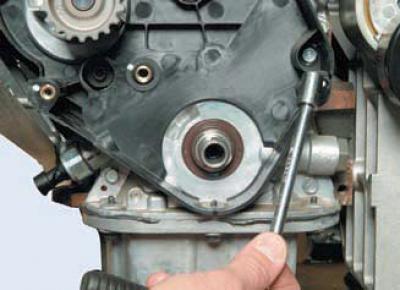

Головкой «на 10» отворачиваем второй болт нижнего…
…и два болта верхнего крепления задней крышки привода ГРМ.

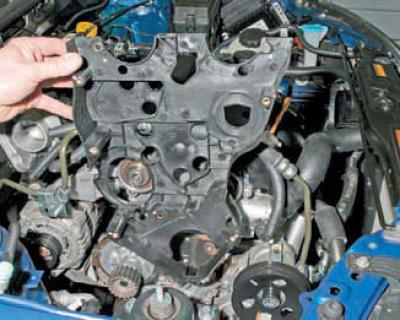

Снимаем заднюю крышку привода ГРМ.

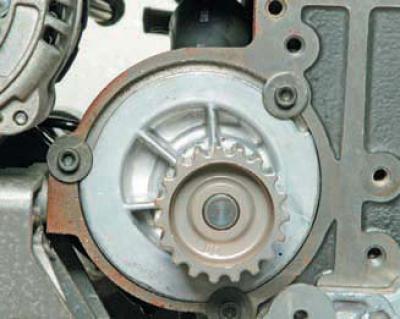

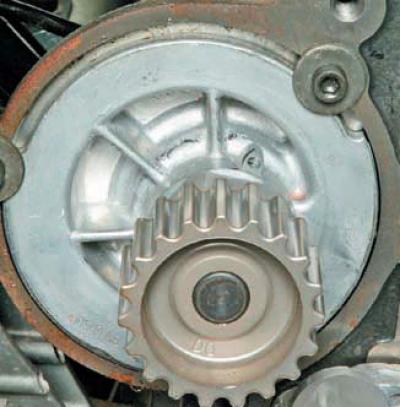

Шестигранником «на 5» отворачиваем три винта крепления насоса.

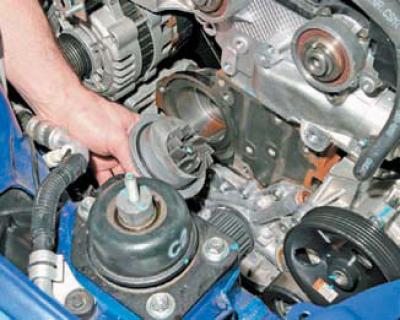

Снимаем насос охлаждающей жидкости.

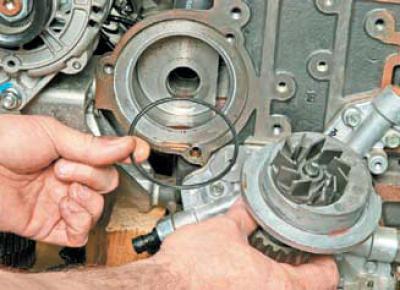

Снимаем уплотнительное кольцо насоса.
Перед установкой насоса очищаем привалочную поверхность блока цилиндров. Устанавливаем новое резиновое уплотнительное кольцо в проточку корпуса насоса. При последующей регулировке натяжения ремня привода ГРМ необходимо поворачивать насос, установленный в гнезде блока цилиндров. Поэтому для сохранения кольцом уплотнительных свойств рекомендуем нанести на него слой силиконовой смазки, снижающей трение в подвижных соединениях.
Устанавливаем насос охлаждающей жидкости в обратной последовательности.
При этом необходимо следить за тем, чтобы проточка на корпусе насоса располагалась так, как это показано на фотографии.
Окончательную затяжку винтов крепления насоса выполняем после установки ремня привода газораспределительного механизма (см. Проверка состояния и замена ремня привода газораспределительного механизма).
