Полный ход рычага привода стояночного тормоза должен составлять 7–10 зубцов (щелчков) храпового устройства сектора рычага.
Для регулировки стояночного тормоза…

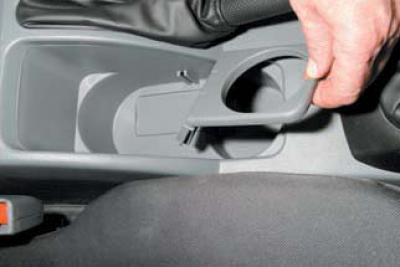

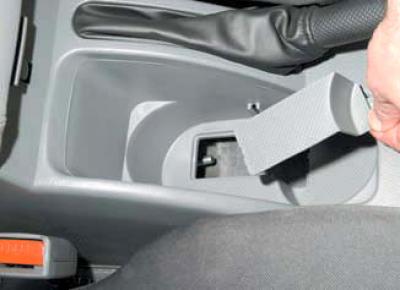

…снимаем держатель стаканов.

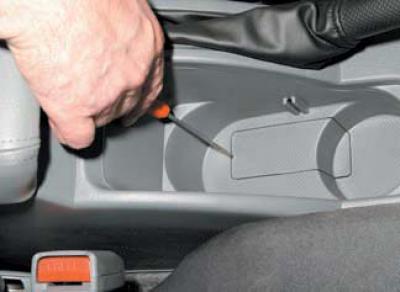

Отверткой поддеваем заглушку…
…и вынимаем ее из облицовки туннеля пола.
Вывешиваем задние колеса.
Поднимаем рычаг стояночного тормоза на 2 зубца (щелчка) храпового устройства.

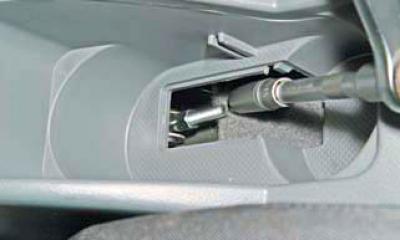

Высокой головкой «на 12» вращаем регулировочную гайку по часовой стрелке, натягивая тросы до тех пор, пока задние колеса станут проворачиваться с небольшим усилием.
После этого полностью опускаем рычаг стояночного тормоза, задние колеса при этом должны вращаться свободно.
Проверяем регулировку стояночного тормоза — при полном ходе рычага 7–10 зубцов храпового устройства задние колеса не должны вращаться. При необходимости повторяем регулировку. В том случае, если невозможно отрегулировать стояночный тормоз, регулируем зазор между колодками стояночного тормоза и цилиндрической диска тормозного механизма.
Для этого полностью опускаем рычаг стояночного тормоза. Снимаем диск тормозного механизма (см. Снятие диска тормозного механизма заднего колеса).

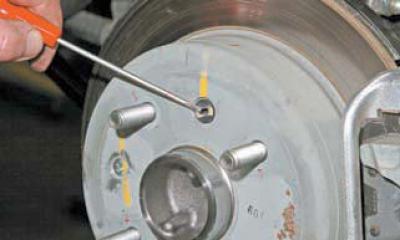

Отверткой поддеваем заглушку…

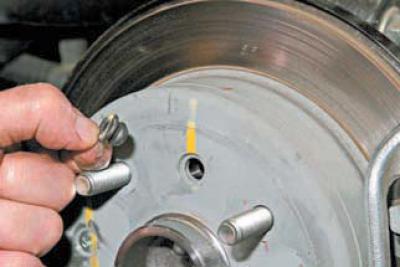

…и вынимаем ее из диска тормозного механизма.

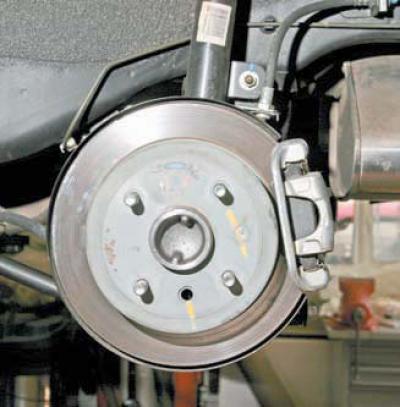

Поворачиваем диск так, чтобы отверстие в нем расположилось снизу.

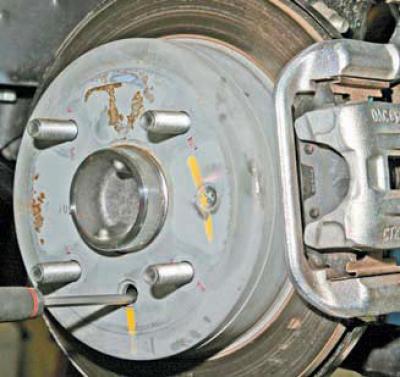

Через отверстие в диске, отверткой поворачиваем гайку регулятора по часовой стрелке (вверх), до тех пор, пока колесо станет проворачиваться с небольшим усилием.

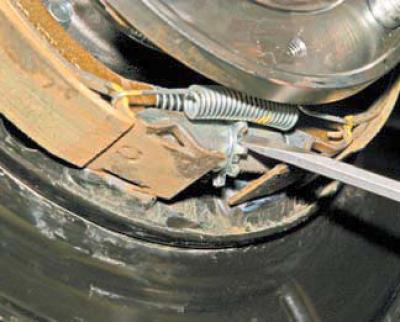

Для наглядности показываем регулировку со снятым диском тормозного механизма.
После этого поворачиваем гайку регулятора в обратную сторону до тех пор, пока колесо не начнет проворачиваться свободно. Проверяем регулировку стояночного тормоза.
