Наносим на экране вертикальную осевую линию 0 (расстояние от нее до центра левой и правой фар должно быть равным) и линии, соответствующие центрам фар (АЕ и ВЕ).
Устанавливаем переключатель корректора фар в положение «0» (один водитель или водитель с пассажиром на переднем сиденье) и включаем ближний свет фар. Закрываем одну из фар непрозрачным материалом.
При регулировке верхняя граница светового пучка должна совпасть с нижней горизонтальной линией (см. рис.), а место излома пучка (точка пересечения горизонтального и наклонного участков светового потока) — с вертикальной линией, соответствующей центру данной фары.
Аналогично регулируем направление светового пучка другой фары.

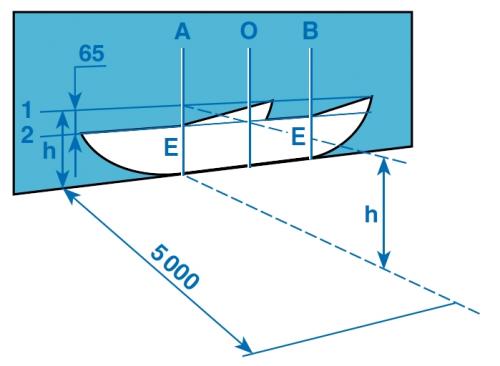

Схема регулировки направления пучков света фар

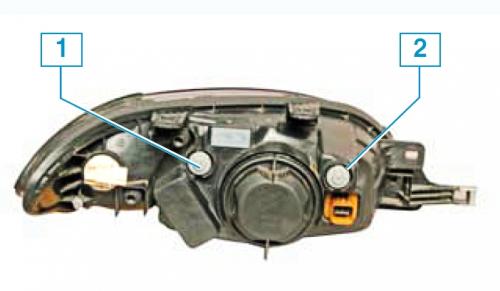

Расположение регуляторов направления пучков света на корпусе фары автомобиля с кузовом хэтчбек: 1 — регулятор светового пучка в вертикальной плоскости; 2 — регулятор светового пучка в горизонтальной плоскости

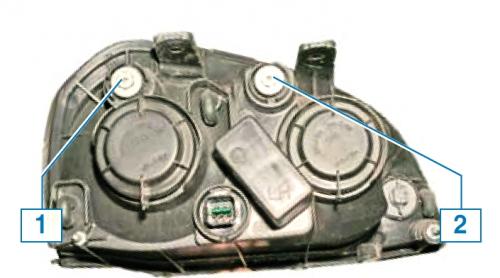

Расположение регуляторов направления пучков света на корпусе фары автомобилей с кузовами седан и универсал: 1 — регулятор светового пучка в горизонтальной плоскости 2 — регулятор светового пучка в вертикальной плоскости
Регулируем направление пучка света фары, вращая крестообразной отверткой регуляторы.
Аналогично регулируем направление светового пучка другой фары.
Регулировку пучков света противотуманных фар выполняем при тех же условиях, что и при регулировке фар (см. выше). Замеряем расстояние между центрами противотуманных фар и расстояние от поверхности площадки до центра противотуманных фар. Наносим линии на экране и проводим еще одну горизонтальную линию ниже линии высоты центра противотуманных фар на 50 мм.

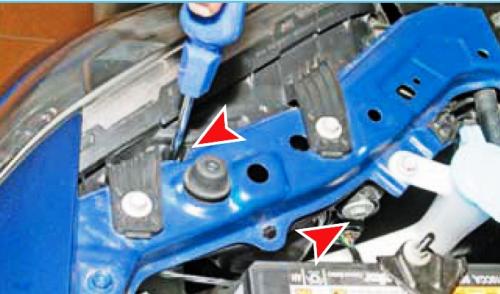

Регулировку выполняем из-под бампера автомобиля. Вращая крестообразной отверткой регулировочный винт фары, подводим верхнюю горизонтальную границу пучка света фары к линии высоты центра противотуманных фар.

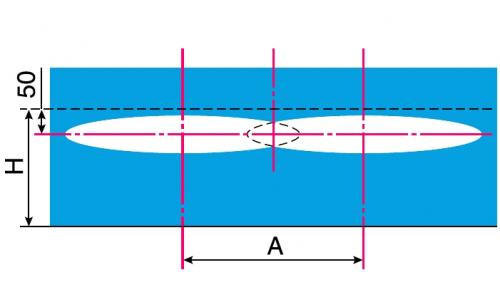

Схема разметки экрана для регулировки противотуманных фар: А — расстояние между центрами противотуманных фар; Н — высота центра противотуманных фар на автомобиле

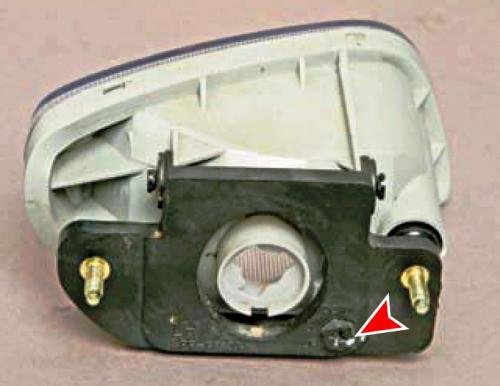

Изменяем направление пучка света противотуманной фары, вращая крестообразной отверткой регулировочный винт (для наглядности показано на снятой фаре).
