Расположение узлов и агрегатов в подкапотном пространстве (А – двигатель 1,4/1,6; B — двигатель 1,8): 1 — ремень привода вспомогательных агрегатов; 2 — воздушный фильтр; 3 — крышка двигателя; 4 — крышка маслозаливной горловины двигателя; 5 — бачок гидроприводов тормозов и сцепления; 6 — коробка передач; 7 — расширительный бачок системы охлаждения; 8 — блок предохранителей и реле; 9 — аккумуляторная батарея; 10 — заливная горловина бачка омывателей стекол; 11 — бачок гидроусилителя рулевого управления; 12 — указатель уровня масла в двигателе; 13 — масляный фильтр; 14 — резонатор впускного тракта.

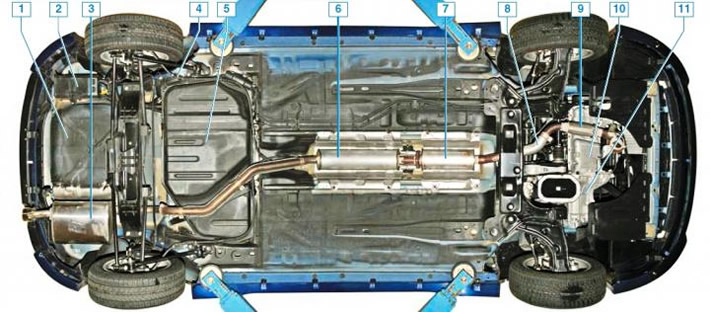

Вид снизу на автомобиль: 1 — ниша для запасного колеса; 2 — адсорбер; 3 — основной глушитель системы выпуска отработавших газов; 4 — трос стояночного тормоза; 5 — топливный бак; 6 — второй дополнительный глушитель; 7 — первый дополнительный глушитель; 8 — промежуточная труба системы выпуска отработавших газов; 9 — металлокомпенсатор промежуточной трубы; 10 — двигатель; 11 — коробка передач.

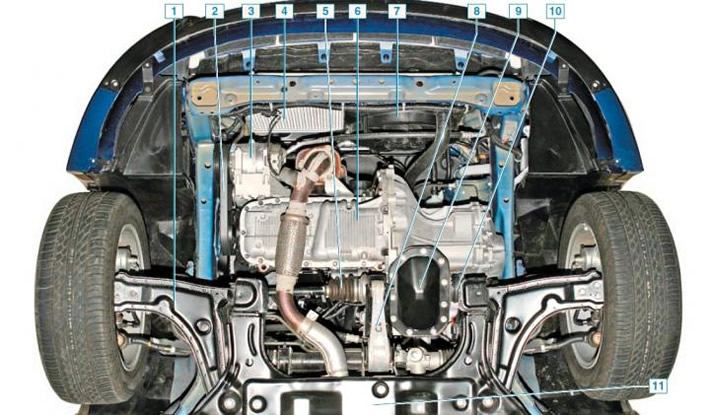

Вид снизу на переднюю часть автомобиля (грязезащитные щитки для наглядности сняты): 1 — рычаг передней подвески; 2 — ремень привода вспомогательных агрегатов; 3 — компрессор кондиционера; 4 — радиатор системы охлаждения; 5 — привод правого колеса; 6 — поддон картера двигателя; 7 — вентилятор системы охлаждения; 8 — задняя опора силового агрегата; 9 — крышка картера коробки передач; 10 — привод левого колеса; 11 — поперечина подрамника передней подвески.
