Показываем проверку уровня жидкости в автоматической коробке передач автомобиля с двигателем 1,6.

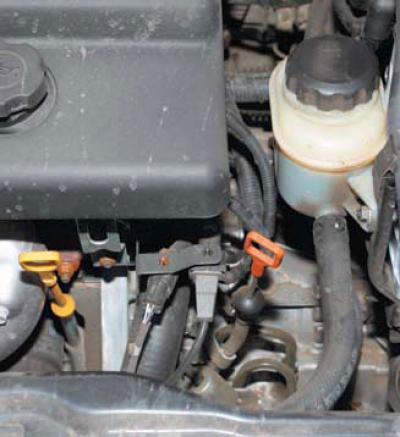

Указатель уровня жидкости автоматической коробки передач
Проверку выполняем сразу после поездки (чтобы жидкость в коробке передач было прогрета до рабочей температуры — 70–80°) — на горизонтальной площадке, при этом двигатель должен работать на холостом ходу, а селектор (рычаг выбора передач) находиться в положении «Р».
Прежде чем извлечь указатель уровня жидкости, тщательно удаляем загрязнения с поверхности деталей в непосредственной близости от него. Попадание во внутреннюю полость коробки передач даже незначительного количества инородных частиц недопустимо, так как это может нарушить ее нормальную работу и стать причиной повышенного износа деталей механизма.
Вынимаем указатель уровня жидкости из направляющей трубки коробки передач. Для проверки состояния жидкости промокаем указатель белым бумажным листом. Жидкость должна быть прозрачной. Мелкая взвесь, коричневого или черного цвета, хорошо заметная на белой бумаге, свидетельствует о сильном износе фрикционов. В этом случае следует обратиться на СТО для диагностики коробки передач.
Чистой безворсовой ветошью удаляем с указателя остатки жидкости и вставляем его в направляющую трубку до упора.
Снова вынимаем указатель и определяем место расположения пленки жидкости на указателе.

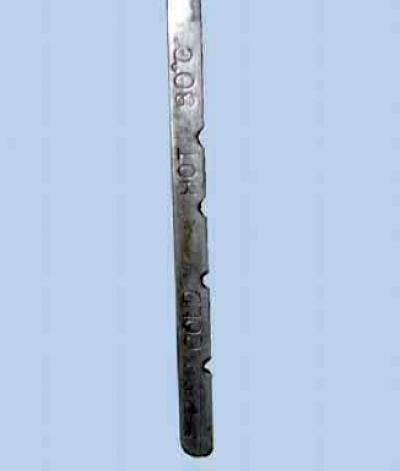

Расположение контрольных меток на указателе уровня жидкости
Объем жидкости в коробке передач в норме, если кромка пленки жидкости располагается между двумя метками HOT («горячей» зоны) на указателе. Если кромка пленки оказалась ниже меток «горячей» зоны, требуется долить жидкость. При необходимости доливаем в коробку передач жидкость, рекомендованную заводом-изготовителем. Жидкость заливаем в направляющую трубку указателя с помощью воронки небольшими порциями, контролируя уровень.
У автоматической коробки передач на автомобиле с двигателем 1,8 указатель уровня жидкости не предусмотрен. Уровень жидкости в коробке передач определяется через контрольное отверстие (закрытое пробкой), расположенное в картере коробки под корпусом наружного шарнира привода правого колеса. Проверку уровня проводим при тех же условиях (см. выше), отвернув пробку. Уровень жидкости в коробке передач должен достигать нижней кромки контрольного отверстия. Если уровень понижен, доливаем в коробку передач жидкость, рекомендованную заводом-изготовителем, с помощью шприца для трансмиссионного масла.
Нельзя превышать максимально допустимый уровень жидкости, так как это может привести к выходу коробки передач из строя.
