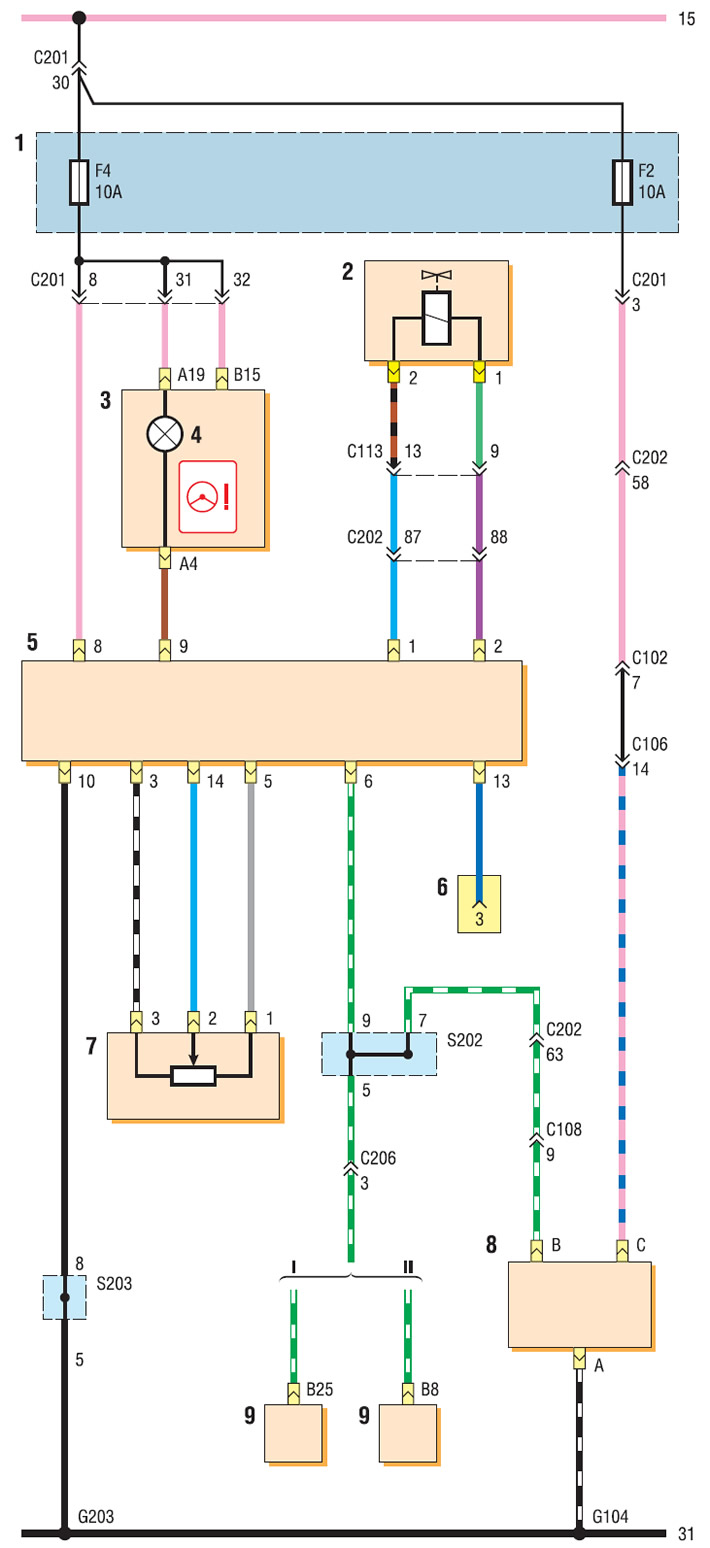

Схема соединений системы управления гидроусилителем рулевого управления: I — с ЭБУ Sirius D4; II — с ЭБУ MR-140 или HV-240; 1 — монтажный блок предохранителей в салоне; 2 — электромагнитный игольчатый клапан; 3 — комбинация приборов; 4 — сигнализатор неисправности гидроусилителя; 5 — блок управления гидроусилителем; 6 — диагностический разъем; 7 — датчик поворота рулевого колеса; 8 — датчик скорости автомобиля (механическая КП); 9 — блок управления АКП
