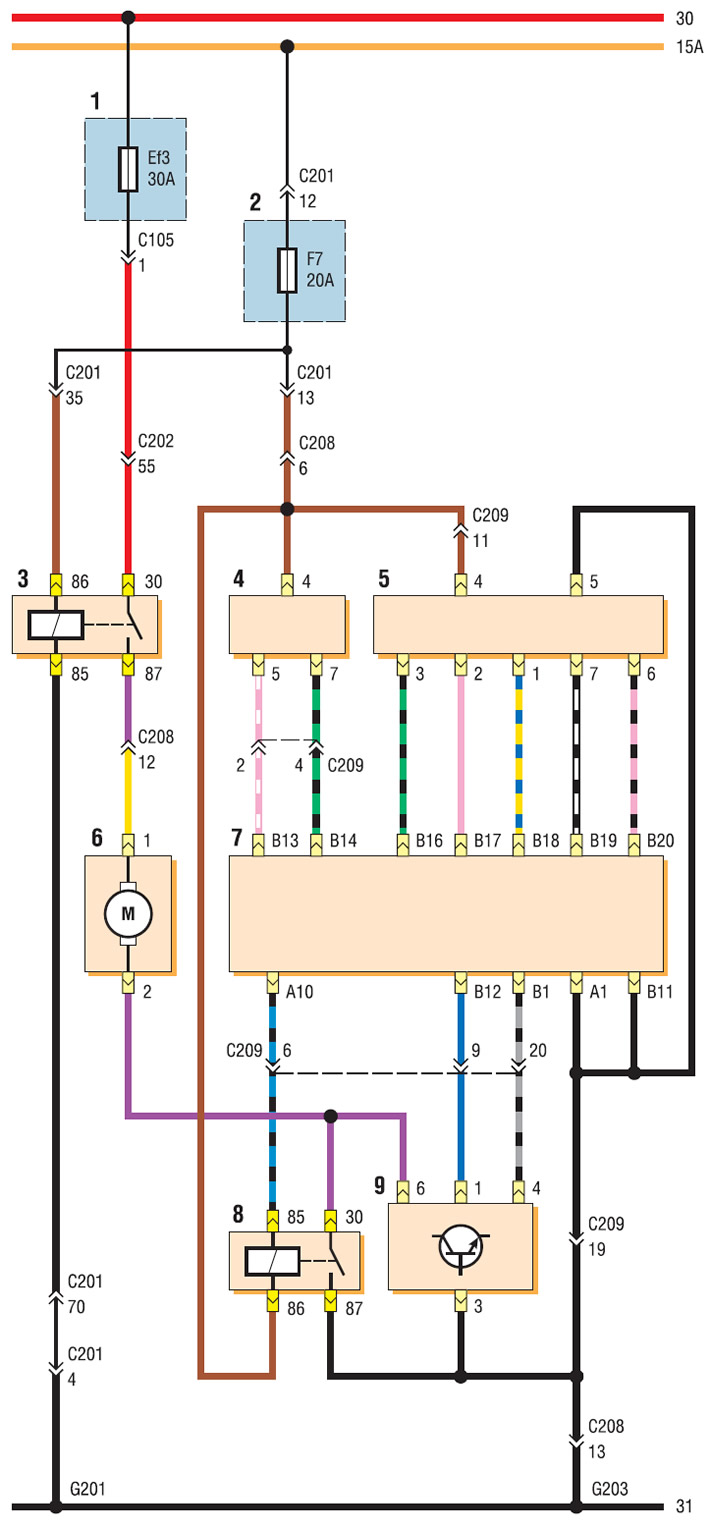

Схема соединений системы кондиционирования с автоматическим управлением (начало): 1 — монтажный блок реле и предохранителей в моторном отсеке; 2 — монтажный блок предохранителей в салоне; 3 — реле вентилятора отопителя; 4 — электродвигатель привода заслонки рециркуляции; 5 — электродвигатель привода распределительных заслонок; 6 — электродвигатель вентилятора отопителя; 7 — блок управления кондиционером; 8 — реле высокой скорости вентилятора отопителя; 9 — силовой транзистор

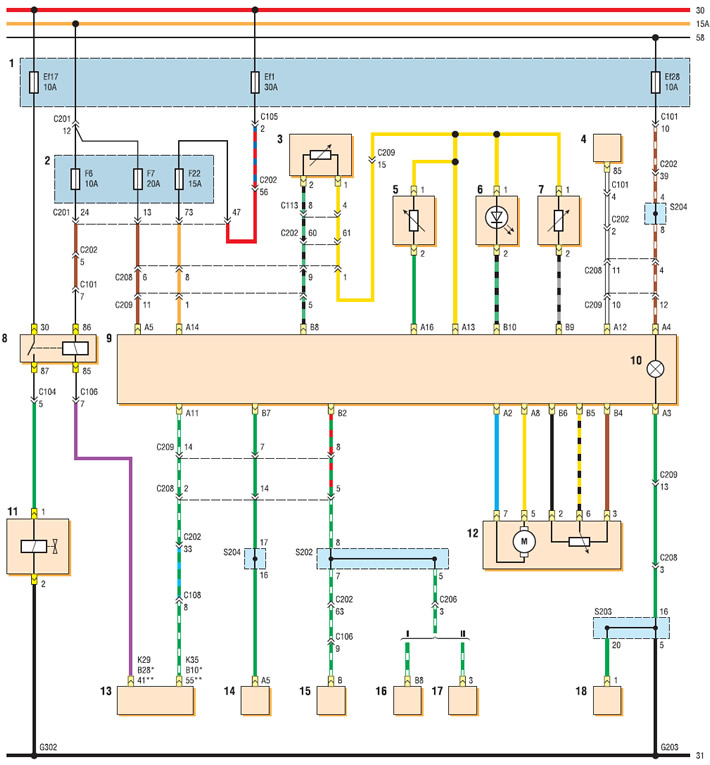

Схема соединений системы кондиционирования с автоматическим управлением (окончание): 1 — монтажный блок реле и предохранителей в моторном отсеке; 2 — монтажный блок предохранителей в салоне; 3 — датчик температуры наружного воздуха; 4 — реле обогрева заднего стекла; 5 — датчик температуры воздуха в салоне; 6 — датчик освещенности; 7 — датчик дождя; 8 — реле компрессора кондиционера; 9 — блок управления кондиционером; 10 — лампа подсветки; 11 — муфта компрессора кондиционера; 12 — электродвигатель привода заслонки регулятора температуры; 13 — ЭБУ; 14 — правый подрулевой переключатель; 15 — датчик скорости автомобиля (с механической КП); 16 — блок управления АКП (с ЭБУ MR - 140 и HV - 240); 17 — датчик скорости автомобиля (с ЭБУ Sirius D4); 18 — регулятор яркости подсветки приборов
