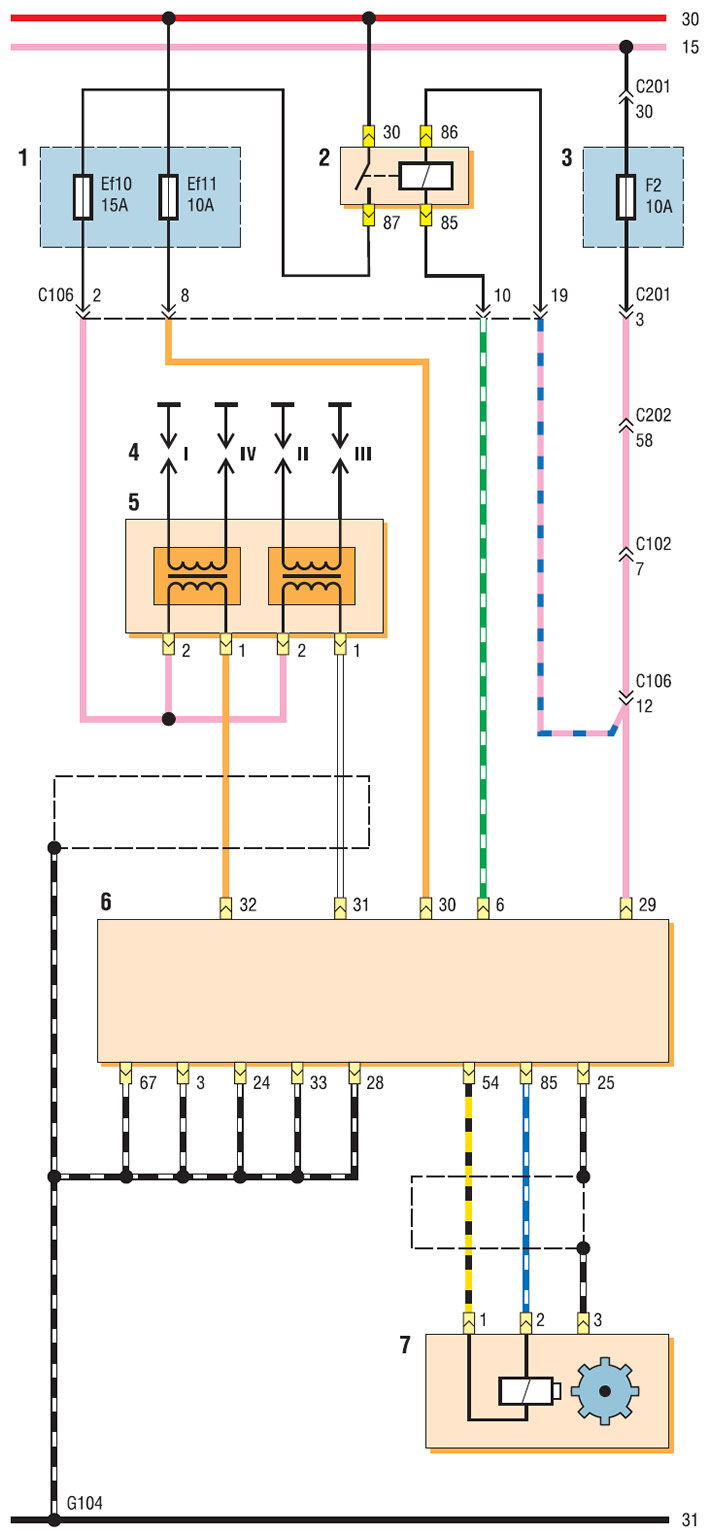

Схема электронной системы управления двигателем с блоком управления Sirius D4 (начало): 11 — монтажный блок реле и предохранителей в моторном отсеке; 2 — реле питания топливного насоса и катушки зажигания; 3 — монтажный блок предохранителей в салоне; 4 — свечи зажигания; 5 — катушка зажигания; 6 — блок управления двигателем (ЭБУ); 7 — датчик положения коленчатого вала

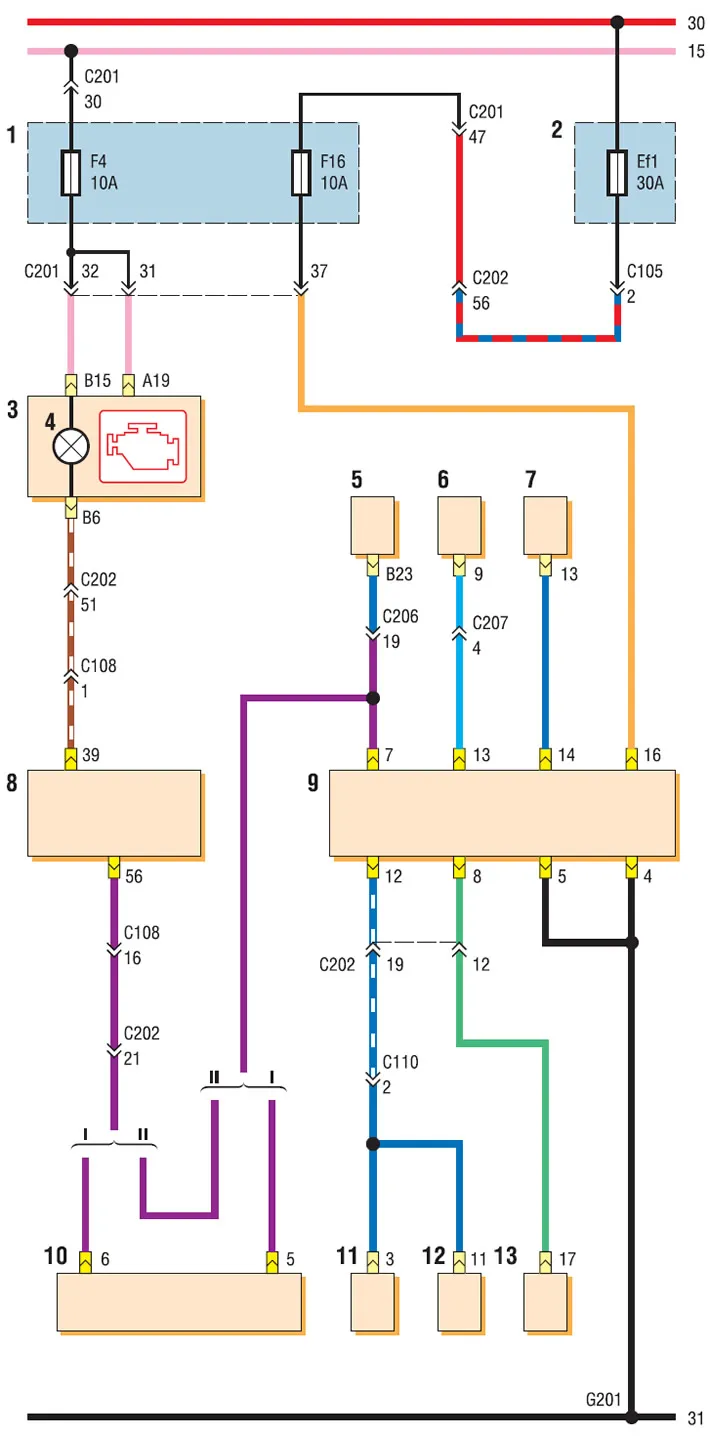

Схема электронной системы управления двигателем с блоком управления Sirius D4 (продолжение): I — с иммобилайзером; II — без иммобилайзера; 1 — монтажный блок реле в салоне; 2 — монтажный блок реле и предохранителей в моторном отсеке; 3 — комбинация приборов; 4 — сигнализатор неисправности системы управления двигателем; 5 — блок управления АКП; 6 — блок управления подушками безопасности; 7 — блок управления гидроусилителем рулевого управления; 8 — ЭБУ; 9 — диагностический разъем; 10 — блок управления иммобилайзера; 11 — диагностический разъем ABS; 12 — блок управления ABS; 13 — блок управления автомобильной противоугонной системой

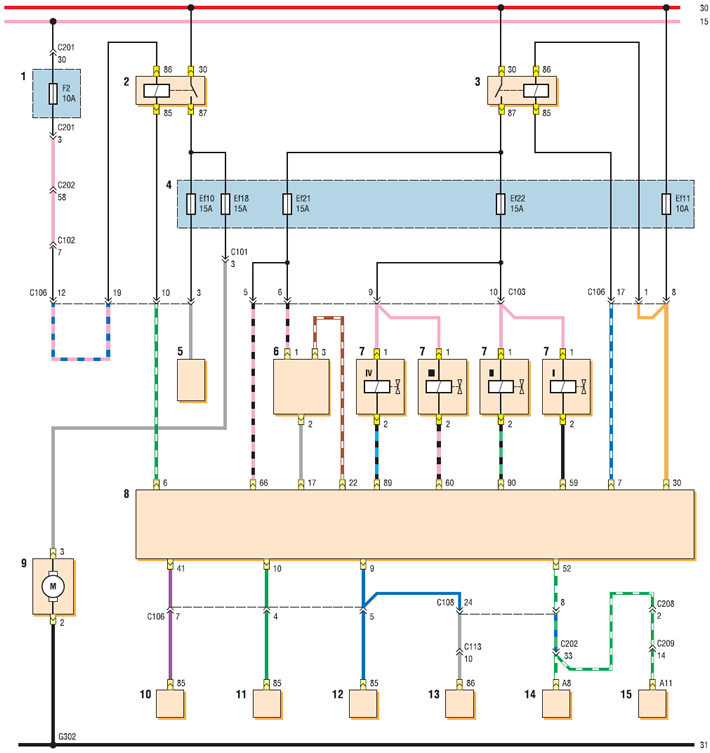

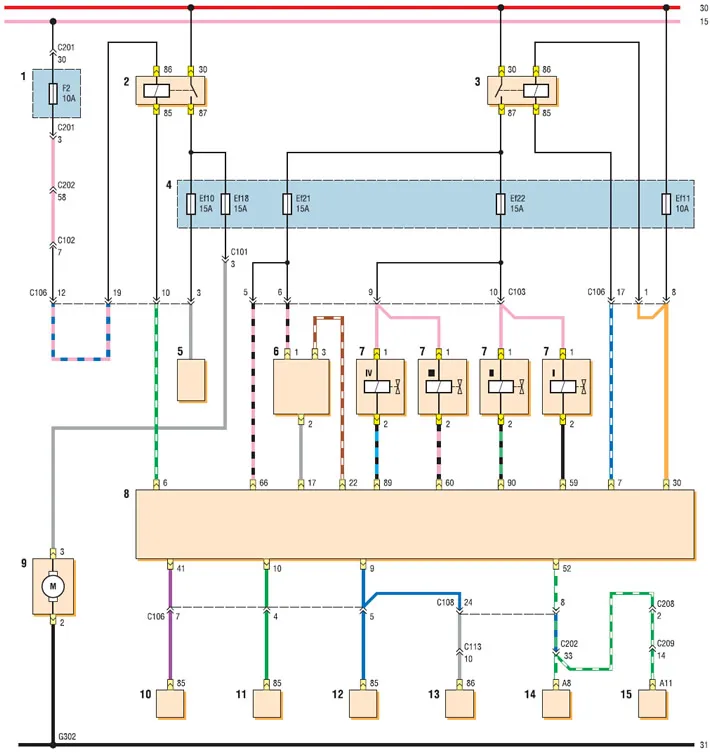

Схема электронной системы управления двигателем с блоком управления Sirius D4 (продолжение): 1 — монтажный блок предохранителей в салоне; 2 — реле питания топливного насоса и катушки зажигания; 3 — главное реле; 4 — монтажный блок реле и предохранителей в моторном отсеке; 5 — муфта топливопровода; 6 — датчик фаз; 7 — топливная форсунка; 8 — ЭБУ; 9 — топливный модуль; 10 — реле компрессора кондиционера; 11 — реле малой скорости вентилятора системы охлаждения; 12 — реле большой скорости вентилятора системы охлаждения; 13 — управляющее реле вентилятора системы охлаждения; 14 — блок управления вентиляцией, отоплением и кондиционированием; 15 — блок автоматического управления кондиционером

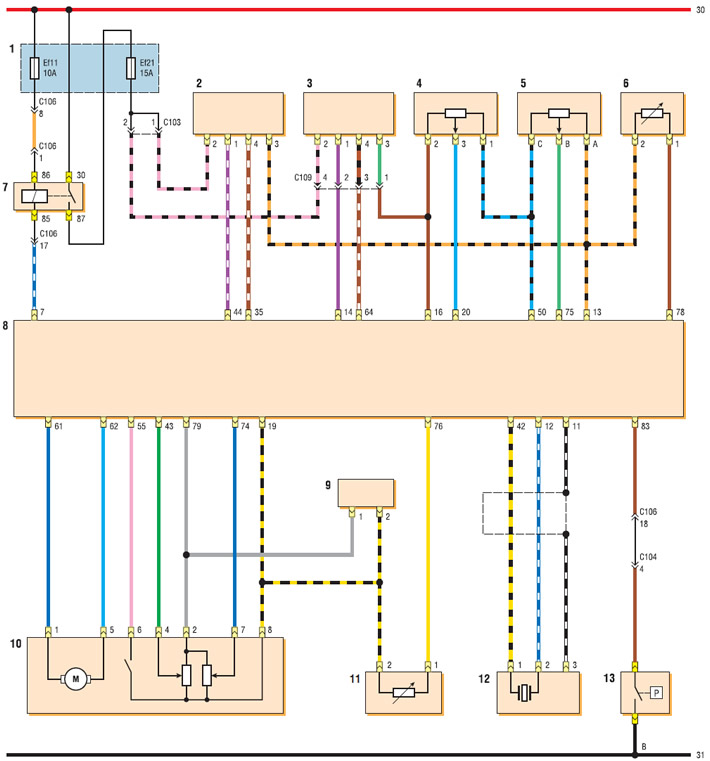

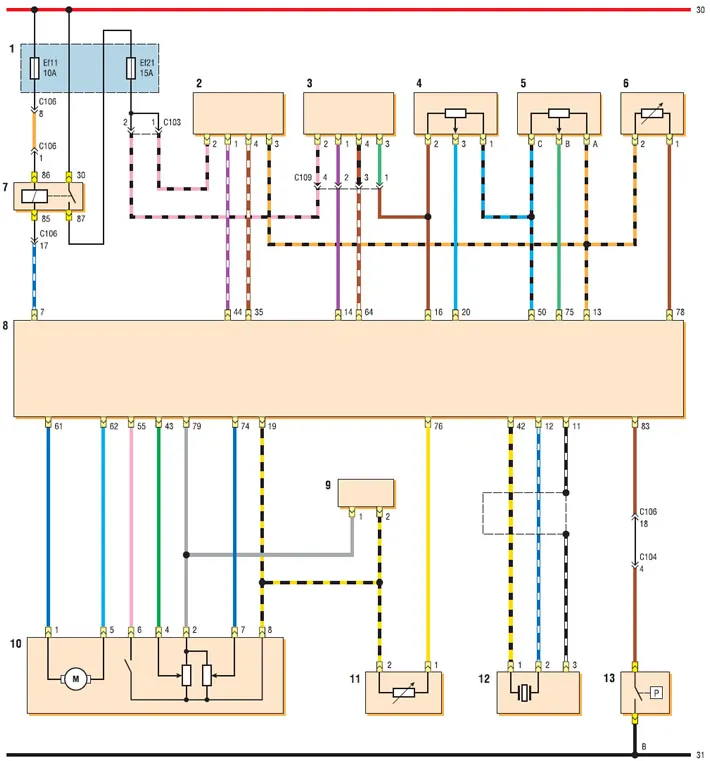

Схема электронной системы управления двигателем с блоком управления Sirius D4 (с бортовой системой диагностики) (продолжение): 1 — монтажный блок реле и предохранителей в моторном отсеке; 2 — управляющий датчик концентрации кислорода; 3 — диагностический датчик концентрации кислорода; 4 — датчик давления хладагента; 5 — датчик абсолютного давления воздуха во впускном трубопроводе; 6 — датчик температуры воздуха на впуске; 7 — главное реле; 8 — ЭБУ; 9 — клапан рециркуляции отработавших газов; 10 — блок регулятора холостого хода и датчика положения дроссельной заслонки; 11 — датчик температуры охлаждающей жидкости; 12 — датчик детонации; 13 — датчик давления в системе гидроусилителя рулевого управления

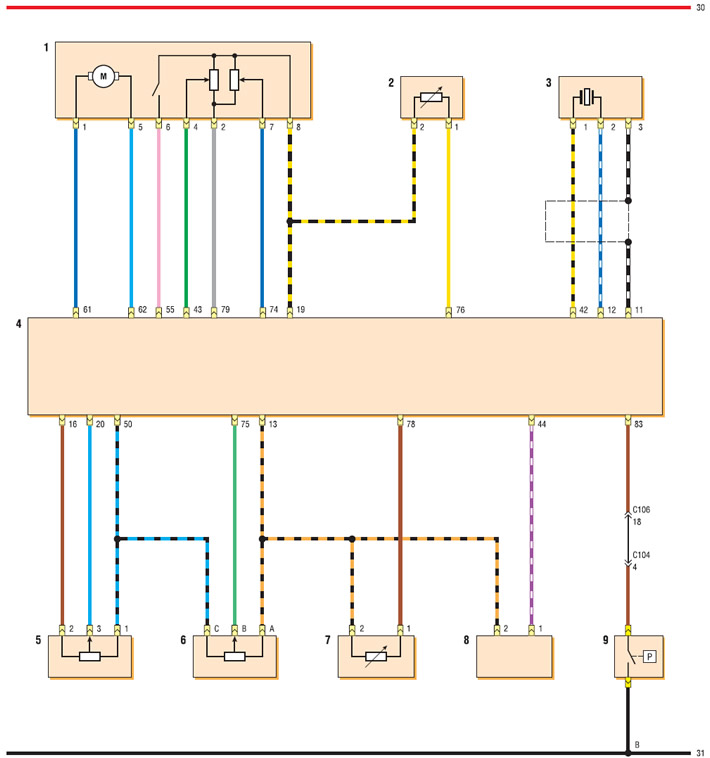

Схема электронной системы управления двигателем с блоком управления Sirius D4 (без бортовой системы диагностики) (продолжение): 1 — блок регулятора холостого хода и датчика положения дроссельной заслонки; 2 — датчик температуры охлаждающей жидкости; 3 — датчик детонации; 4 — ЭБУ; 5 — датчик давления хладагента; 6 — датчик абсолютного давления воздуха во впускном трубопроводе; 7 — датчик температуры воздуха на впуске; 8 — датчик концентрации кислорода; 9 — датчик давления в системе гидроусилителя рулевого управления

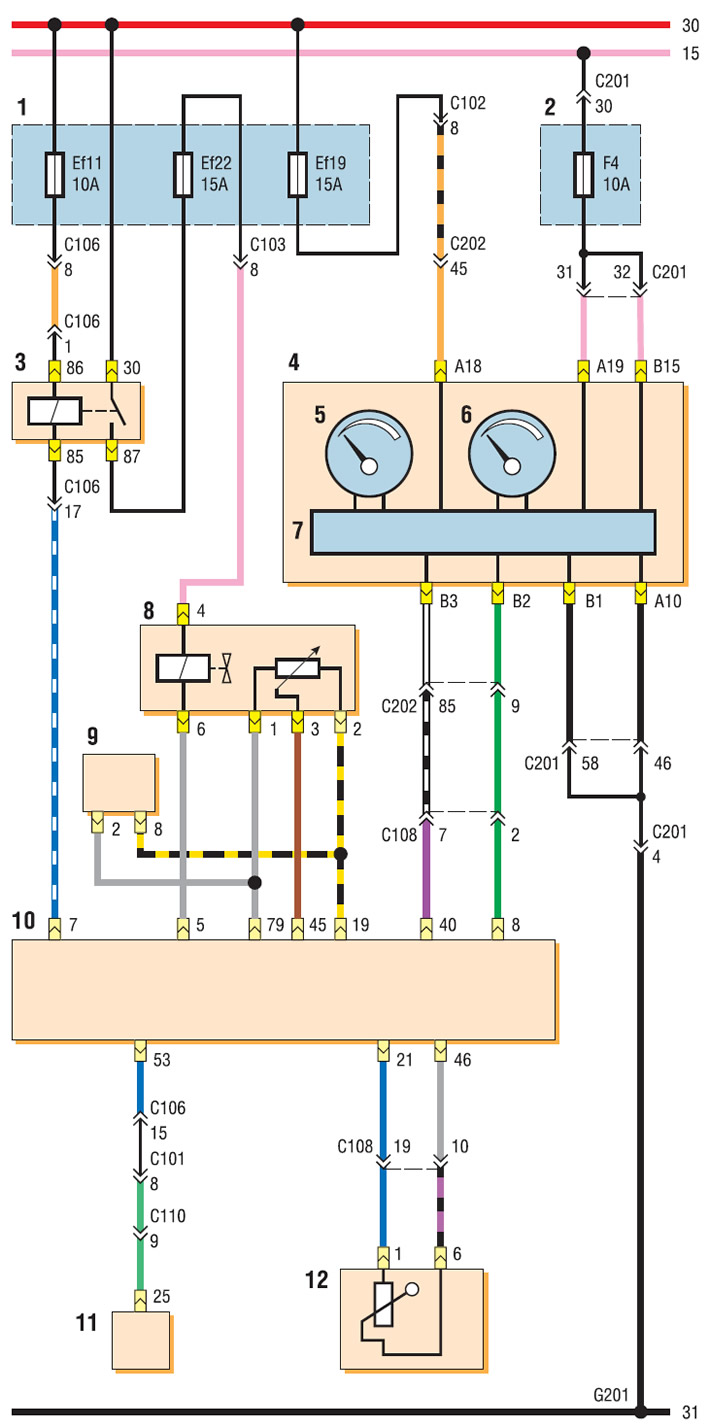

Схема электронной системы управления двигателем с блоком управления Sirius D4 (EURO 3, с бортовой системой диагностики) (продолжение): 1 — монтажный блок реле и предохранителей в моторном отсеке; 2 — монтажный блок предохранителей в салоне; 3 — главное реле; 4 — комбинация приборов; 5 — указатель уровня топлива; 6 — указатель температуры охлаждающей жидкости; 7 — блок управления комбинацией приборов; 8 — клапан рециркуляции отработавших газов; 9 — блок регулятора холостого хода и датчика положения дроссельной заслонки; 10 — ЭБУ; 11 — блок управления ABS; 12 — топливный модуль

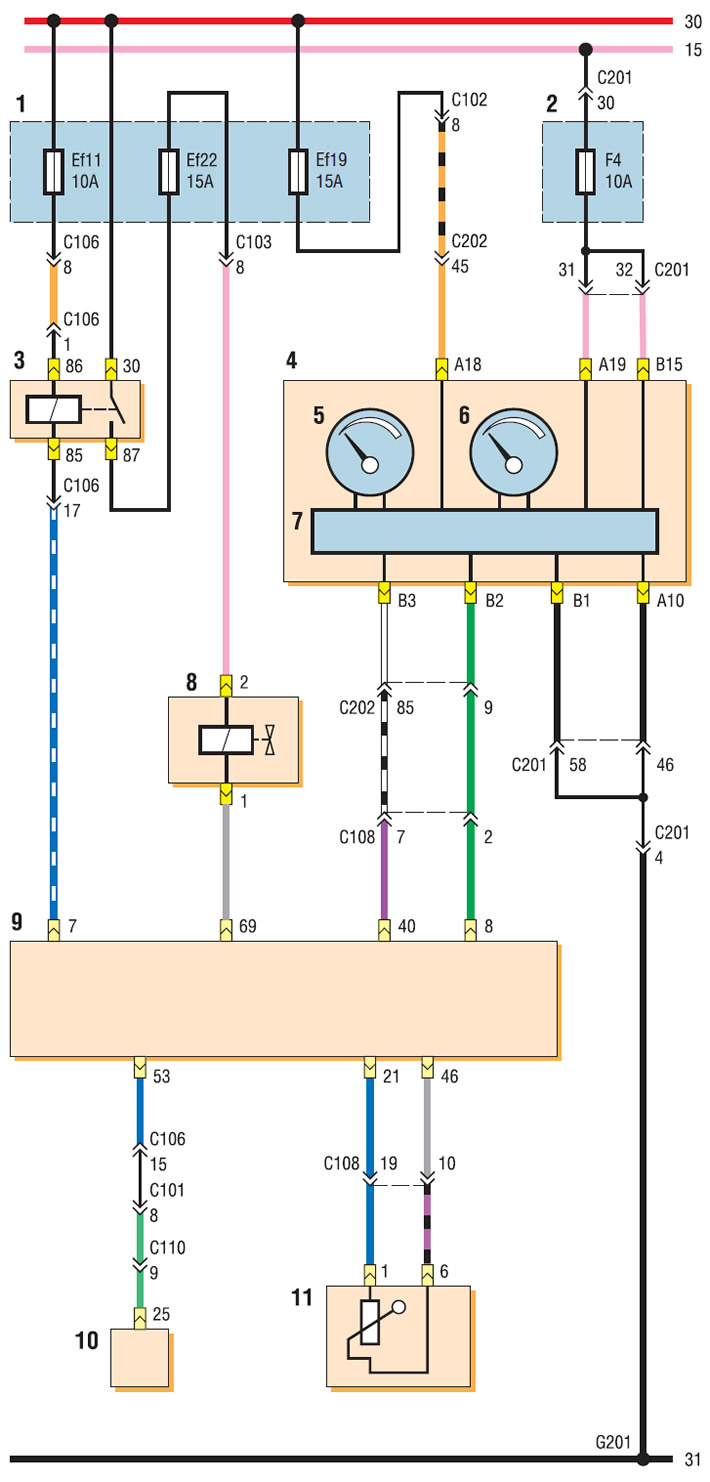

Схема электронной системы управления двигателем с блоком управления Sirius D4 (без бортовой системы диагностики) (продолжение): 1 — монтажный блок реле и предохранителей в моторном отсеке; 2 — монтажный блок предохранителей в салоне; 3 — главное реле; 4 — комбинация приборов; 5 — указатель уровня топлива; 6 — указатель температуры охлаждающей жидкости; 7 — блок управления комбинацией приборов; 8 — клапан рециркуляции отработавших газов; 9 — ЭБУ; 10 — блок управления ABS; 11 — топливный модуль

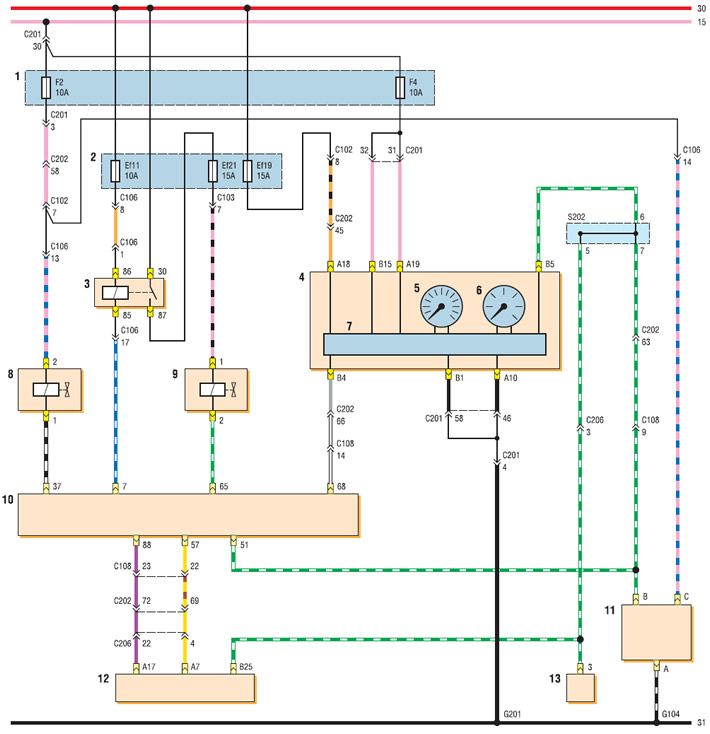

Схема электронной системы управления двигателем с блоком управления Sirius D4 (окончание): 1 — монтажный блок предохранителей в салоне; 2 — монтажный блок реле и предохранителей в моторном отсеке; 3 — главное реле; 4 — комбинация приборов; 5 — тахометр; 6 — спидометр; 7 — блок управления комбинацией приборов; 8 — клапан системы изменения длины впускного тракта; 9 — клапан продувки адсорбера; 10 — ЭБУ; 11 — датчик скорости автомобиля с механической КП; 12 — блок управления АКП; 13 — датчик скорости автомобиля с автоматической КП
