Схема электронной системы управления двигателем с блоком управления MR-140 (начало): 1 — монтажный блок реле и предохранителей в моторном отсеке; 2 — реле питания топливного насоса и катушки зажигания; 3 — монтажный блок предохранителей в салоне; 4 — свечи зажигания; 5 — катушка зажигания; 6 — блок управления двигателем (ЭБУ); 7 — датчик положения коленчатого вала

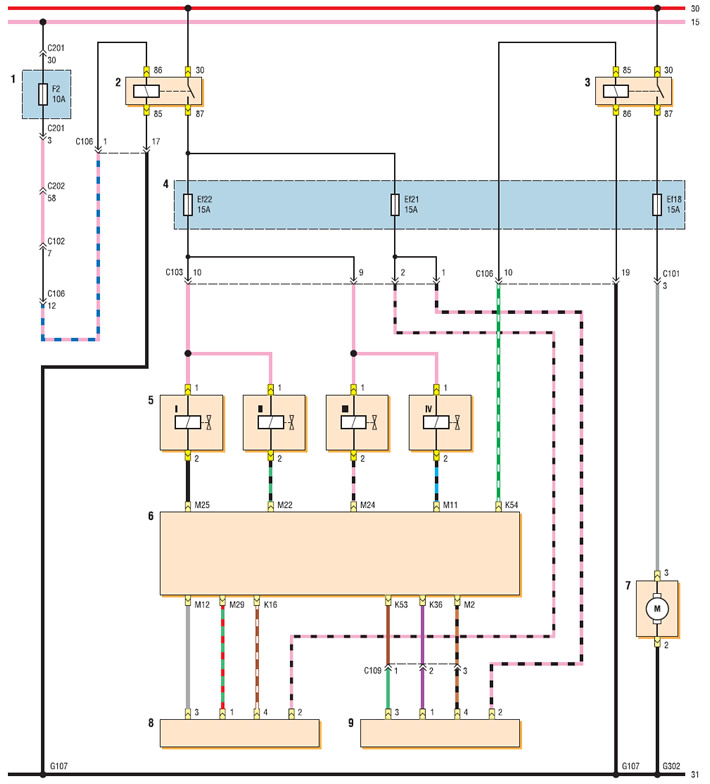

Схема электронной системы управления двигателем с блоком управления MR-140 (продолжение): 1 — монтажный блок предохранителей в салоне; 2 — главное реле; 3 — реле питания топливного насоса и катушки зажигания; 4 — монтажный блок реле и предохранителей в моторном отсеке; 5 — топливная форсунка; 6 — ЭБУ; 7 — топливный модуль; 8 — управляющий датчик концентрации кислорода; 9 — диагностический датчик концентрации кислорода
Схема электронной системы управления двигателем с блоком управления MR-140 (продолжение): 1 — регулятор холостого хода; 2 — датчик абсолютного давления воздуха во впускном трубопроводе; 3 — монтажный блок реле и предохранителей в моторном отсеке; 4 — реле питания топливного насоса и катушки зажигания; 5 — клапан рециркуляции отработавших газов; 6 — ЭБУ; 7 — датчик температуры охлаждающей жидкости; 8 — датчик положения дроссельной заслонки; 9 — датчик температуры воздуха на впуске; 10 — датчик детонации; 11 — датчик давления хладагента; 12 — датчик неровной дороги

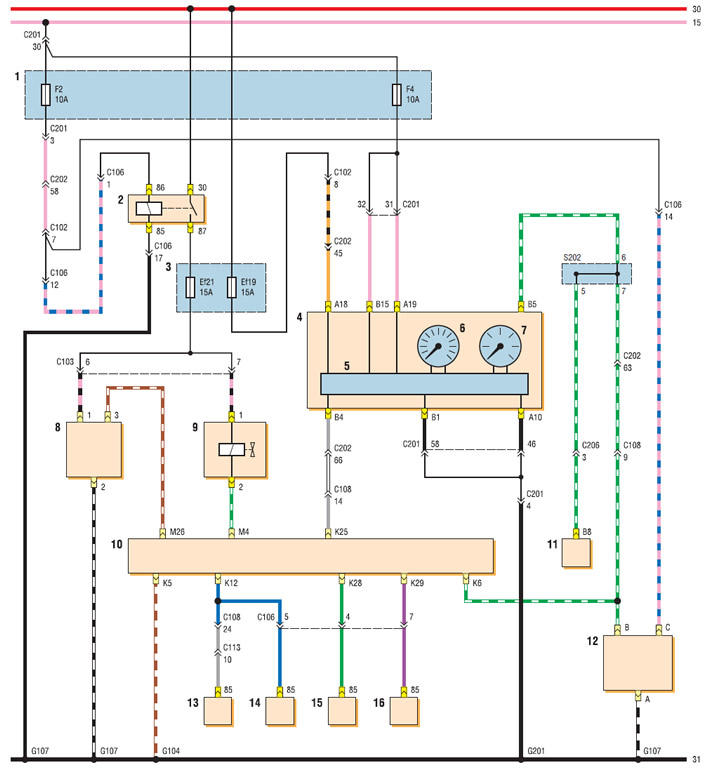

Схема электронной системы управления двигателем с блоком управления MR-140 (продолжение): 1 — монтажный блок предохранителей в салоне; 2 — главное реле; 3 — монтажный блок реле и предохранителей в моторном отсеке; 4 — комбинация приборов; 5 — блок управления комбинацией приборов; 6 — тахометр; 7 — спидометр; 8 — датчик фаз; 9 — клапан продувки адсорбера; 10 — ЭБУ; 11 — блок управления АКП; 12 — датчик скорости автомобиля (механическая КП); 13 — реле большой скорости вентилятора системы охлаждения; 14 — управляющее реле вентилятора системы охлаждения; 15 — реле малой скорости вентилятора системы охлаждения; 16 — реле компрессора кондиционера

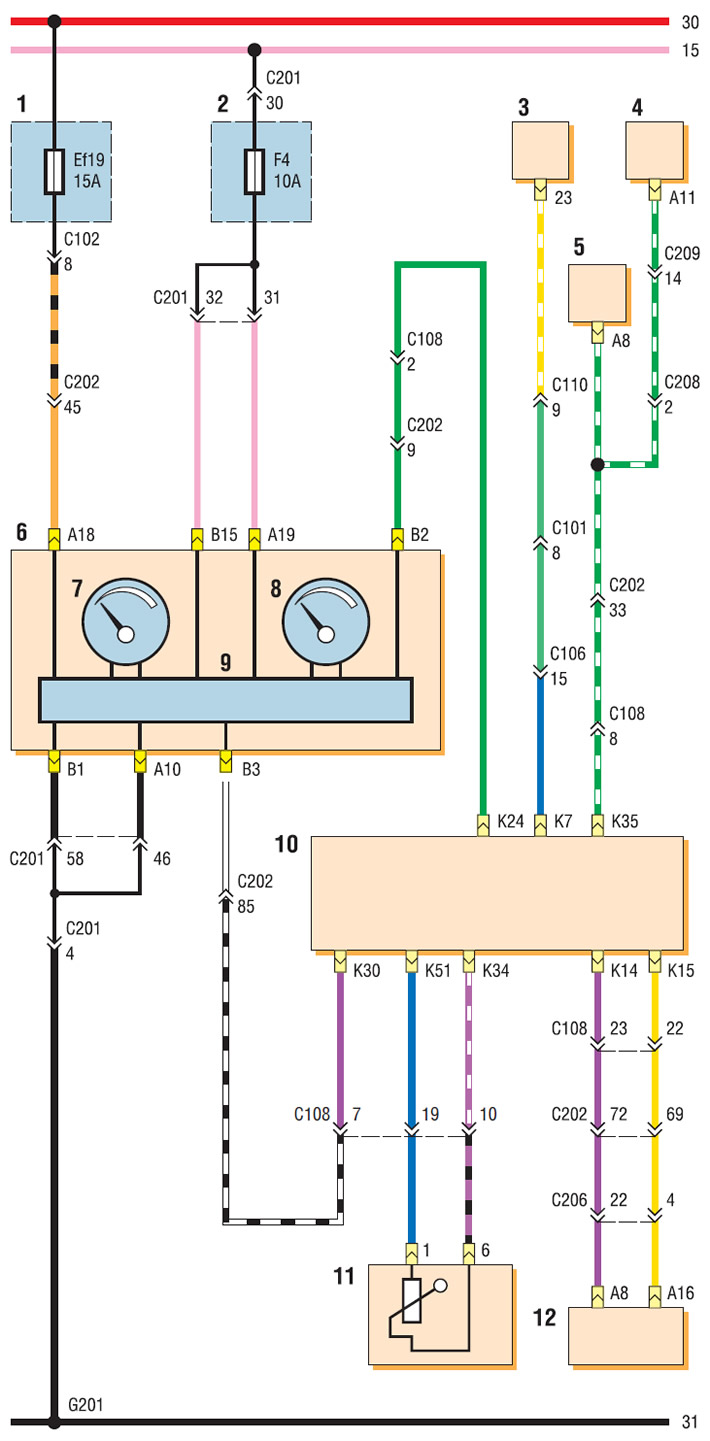

Схема электронной системы управления двигателем с блоком управления MR-140 (продолжение): 1 — монтажный блок реле и предохранителей в моторном отсеке; 2 — монтажный блок предохранителей в салоне; 3 — блок управления ABS; 4 — блок автоматического управления кондиционером; 5 — блок управления вентиляцией, отоплением и кондиционированием; 6 — комбинация приборов; 7 — указатель уровня топлива; 8 — указатель температуры охлаждающей жидкости; 9 — блок управления комбинацией приборов; 10 — ЭБУ; 11 — топливный модуль; 12 — блок управления АКП
Схема электронной системы управления двигателем с блоком управления MR-140 (окончание): I — с иммобилайзером; II — без иммобилайзера; 1 — монтажный блок предохранителей в салоне; 2 — монтажный блок реле и предохранителей в моторном отсеке; 3 — комбинация приборов; 4 — сигнализатор неисправности системы управления двигателем; 5 — блок управления АКП; 6 — блок управления подушками безопасности; 7 — блок управления гидроусилителем рулевого управления; 8 — ЭБУ; 9 — диагностический разъем; 10 — блок управления иммобилайзера; 11 — диагностический разъем ABS; 12 — блок управления ABS; 13 — блок управления автомобильной противоугонной системой
