При снятии предохранителей и реле обязательно отсоединяйте клемму провода от «минусового» вывода аккумуляторной батареи.
Для доступа к предохранителям и реле, расположенным в монтажном блоке моторного отсека…

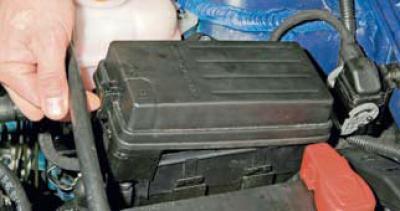

…нажав пластмассовую защелку, снимаем крышку монтажного блока.

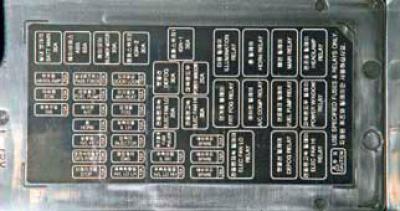

На обратной стороне крышки нанесена схема расположения предохранителей и реле и указано их назначение.
Неисправный предохранитель определяем по перегоревшей перемычке.

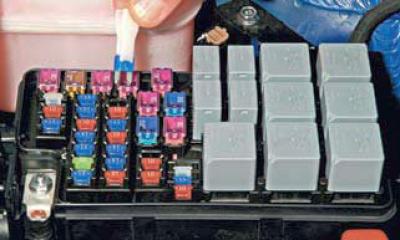

Пинцетом извлекаем предохранитель.
Заменяем перегоревший предохранитель новым.
Предохранитель большого размера вынимаем из блока рукой.
Реле вынимаем из блока рукой.
Для доступа к предохранителям монтажного блока в салоне автомобиля открываем левую переднюю дверь.

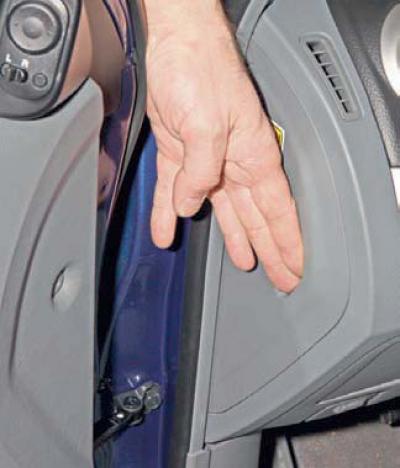

Потянув за ручку, преодолевая сопротивление защелок…

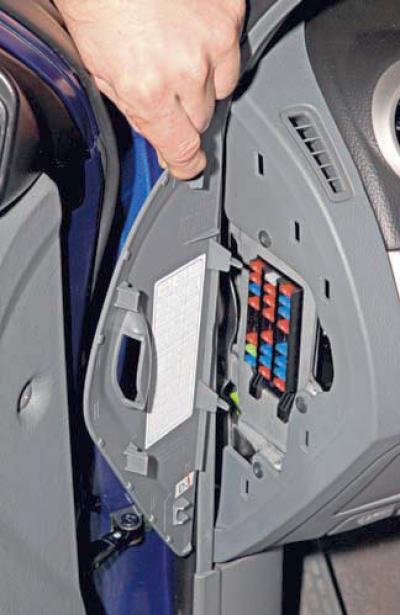

…снимаем крышку в левом торце панели приборов.
С помощью пинцета из монтажного блока в моторном отсеке заменяем перегоревший предохранитель новым.

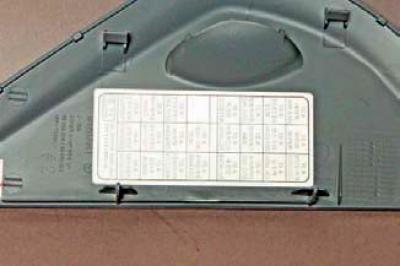

На обратной стороне крышки нанесена схема расположения предохранителей и указано их назначение
Новое реле или предохранитель следует устанавливать вместо вышедшего из строя только после определения и устранения причины неисправности. Разрешается использовать только стандартные предохранители, рассчитанные на определенную величину номинального тока (величина номинального тока предохранителя указана на его корпусе).
Если необходимо снять монтажный блок в моторном отсеке…

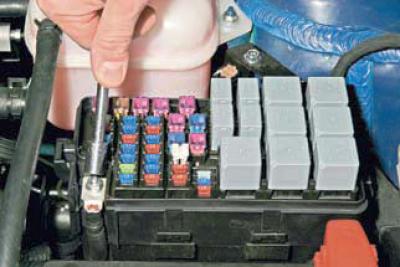

…головкой «на 10» отворачиваем гайку.

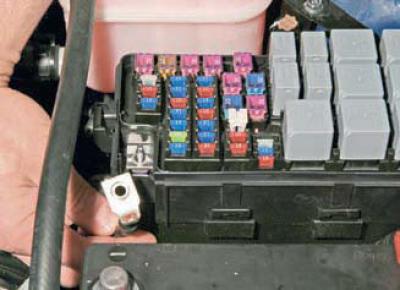

Снимаем со шпильки наконечник провода.

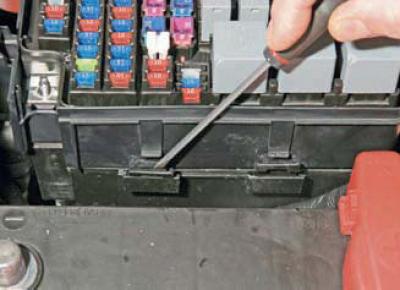

Отверткой отжимаем два фиксатора с одной стороны блока и два с другой…
…и приподняв блок, отсоединяем от него колодки проводов.
Снимаем монтажный блок.
Устанавливаем монтажный блок в обратной последовательности.
Для замены реле расположенных под панелью приборов, снимаем нижнюю облицовку панели приборов (см. Снятие нижней облицовки панели приборов).
Реле установлены на кронштейне, закрепленном на каркасе панели приборов.
Вынимаем рукой неисправное реле и заменяем его новым.
Устанавливаем нижнюю облицовку панели приборов.
