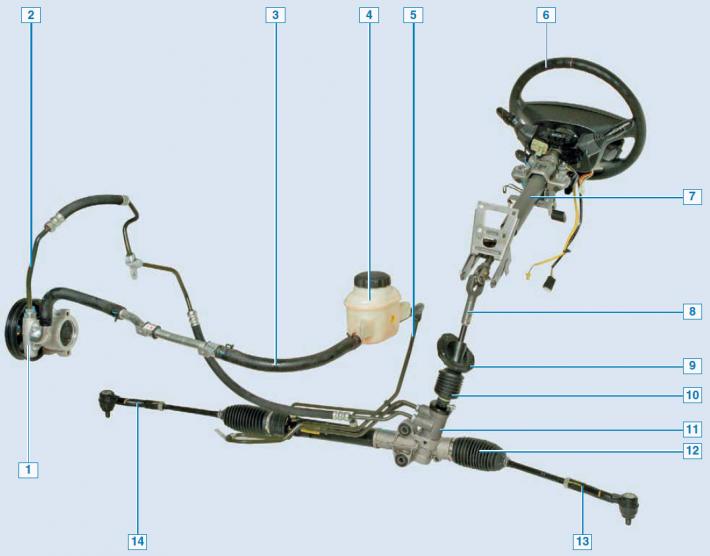

Элементы рулевого управления: 1 — насос гидроусилителя рулевого управления; 2 — нагнетательная магистраль; 3 — наполнительная магистраль; 4 — бачок гидроусилителя рулевого управления; 5 — сливная магистраль; 6 — рулевое колесо; 7 — рулевая колонка; 8 — промежуточный вал рулевого управления; 9 — уплотнитель промежуточного вала; 10 — пыльник шарнира; 11 — рулевой механизм; 12 — чехол рулевого механизма; 13 — левая рулевая тяга; 14 — правая рулевая тяга.
Рулевое управление автомобиля состоит из рулевого колеса со встроенной в него подушкой безопасности, травмобезопасной рулевой колонки, промежуточного вала, рулевого механизма с тягами и наконечниками, насоса и бачка гидроусилителя руля с трубопроводами.
Рулевая колонка прикреплена к щитку передка двумя гайками (сверху) и двумя болтами (снизу), а также к каркасу панели приборов ? двумя гайками.

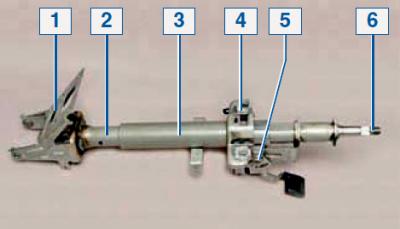

Рулевая колонка: 1 — кронштейн крепления колонки к щитку передка; 2 — внутренняя труба; 3 — наружная труба; 4 — кронштейн крепления колонки к каркасу панели приборов; 5 — механизм регулировки наклона колонки; 6 — вал рулевого управления.
На шлицах вала рулевого управления, расположенного в колонке, установлено рулевое колесо, закрепленное центральной гайкой.
Вал рулевого управления, через промежуточный вал, имеющий два карданных шарнира, соединяется с валом-шестерней рулевого механизма.

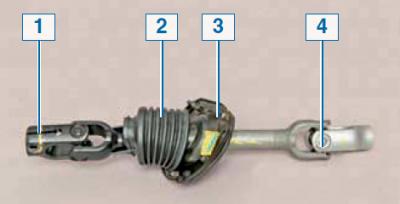

Промежуточный вал: 1 — нижний карданный шарнир; 2 — пыльник; 3 — уплотнитель; 4 — верхний карданный шарнир.
Конструкция промежуточного вала рулевого управления позволяет изменять (укорачивать) его длину при столкновении автомобиля.

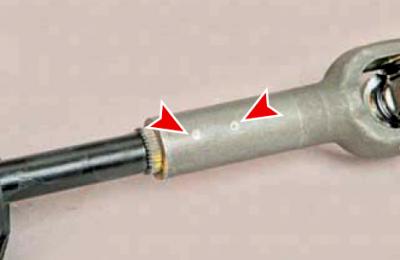

При аварии срезаются два пластмассовых штифта, соединяющих части вала.
Рулевой механизм типа «шестерня-рейка». Картер механизма крепится к подрамнику передней подвески болтом и шпилькой (с гайкой), проходящими через резинометаллические втулки, вставленные в отверстия картера, а труба картера — скобой через резиновую подушку. В резьбовые отверстия торцов рейки ввернуты корпусы шарниров рулевых тяг. На наружные резьбовые концы рулевых тяг навернуты наконечники, шаровые шарниры которых соединены с поворотными кулаками управляемых колес.

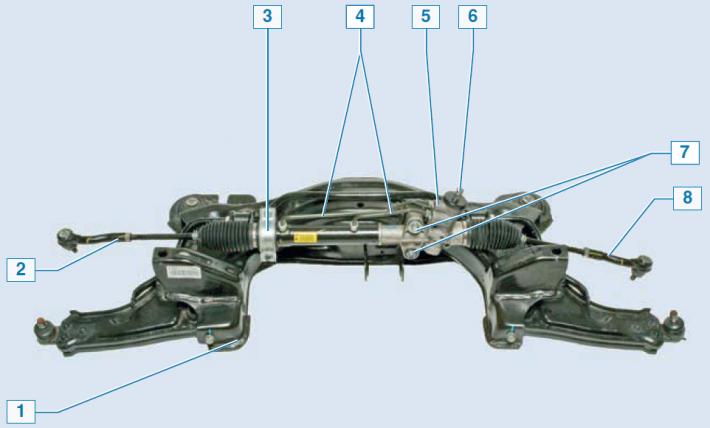

Рулевой механизм в сборе подрамником передней подвески: 1 — подрамник; 2 — наконечник правой рулевой тяги; 3 — скоба крепления трубы картера; 4 — соединительные трубки гидроусилителя; 5 — картер механизма; 6 — вал-шестерня; 7 — болт и гайка со шпилькой крепления картера; 8 — наконечник левой рулевой тяги.
Длина рулевой тяги в сборе с наконечником изменяется вращением тяги при ослабленной затяжке контргайки. Это позволяет регулировать схождение управляемых колес автомобиля.

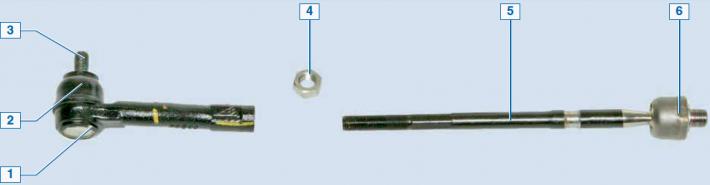

Рулевая тяга с наконечником: 1 — наконечник; 2 — пыльник; 3 — палец шарового шарнира наконечника; 4 — контргайка; 5 — тяга; 6 — шарнир тяги.
Шаровые шарниры наконечника тяги и самой тяги имеют неразборную конструкцию и не требуют пополнения запаса смазки, заложенной внутрь на весь срок их службы.
Гидроусилитель рулевого управления встроен в рулевой механизм.
В систему гидравлического усилителя также входят: бачок, лопастной насос, трубки сливной, нагнетательной и наполнительной магистралей.
Запас рабочей жидкости гидроусилителя рулевого управления находится в бачке, расположенном в моторном отсеке и закрепленном на стенке полки для аккумуляторной батареи. Для контроля уровня жидкости на полупрозрачном корпусе бачка нанесены метки MIN и MAX.

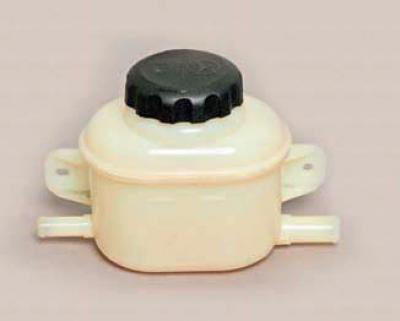

Бачок гидроусилителя рулевого управления.
Насос гидроусилителя закреплен на общем кронштейне блока цилиндров двигателя, к которому также крепятся натяжной ролик ремня привода вспомогательных агрегатов и компрессор кондиционера. Шкив насоса приводится во вращение поликлиновым ремнем от шкива коленчатого вала двигателя.

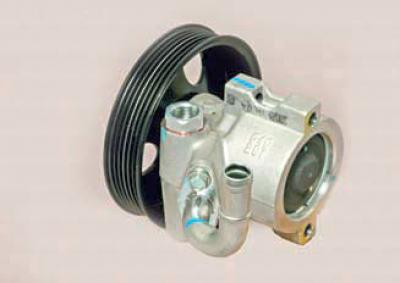

Насос гидроусилителя руля.
Рабочая жидкость из бачка забирается насосом и подается под высоким давлением к распределительному устройству (распределителю), расположенному в картере рулевого механизма и механически соединенному с валом рулевого управления.
На зубчатой рейке рулевого механизма закреплен поршень гидроцилиндра. При повороте рулевого колеса распределительное устройство соединяет одну из камер гидроцилиндра с нагнетательной магистралью насоса, а другую камеру — со сливной магистралью.
При этом поршень гидроцилиндра из-за разности давлений рабочей жидкости перемещает рейку влево или вправо и через рулевые тяги и рычаги поворотных кулаков поворачивает управляемые колеса автомобиля. При отказе гидравлического усилителя возможность управления автомобилем сохраняется, но при этом увеличивается усилие на рулевом колесе.
На части автомобилей применяется система рулевого управления с гидроусилителем, обеспечивающим переменное усиление в зависимости от скорости автомобиля.
На малой скорости система обеспечивает максимальное усиление для облегчения поворотов и маневрирования при парковке.
На высокой скорости усиление рулевого управления уменьшается для повышения курсовой устойчивости автомобиля. Система выполняет эти задачи за счет изменения расхода жидкости через насос. Электронный блок системы рулевого управления (закреплен на кронштейне панели приборов, под вещевым ящиком) получает сигналы: о скорости автомобиля — от блока системы управления двигателем; об угле поворота рулевого колеса (для расчета угловой скорости рулевого колеса) — от датчика, расположенного в нижней части вала рулевого управления. Обработав сигналы, блок выдает управляющий сигнал на электромагнитный игольчатый клапан насоса, который регулирует расход рабочей жидкости через насос.

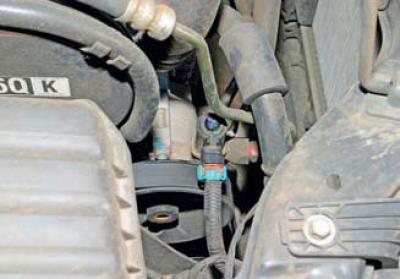

Расположение электромагнитного клапана насоса гидроусилителя руля.
