Устанавливаем передние колеса в положение прямолинейного движения автомобиля.
Перед выполнением любых операций, связанных с демонтажом модуля подушки безопасности водителя, необходимо отсоединить клемму провода от «минусового» вывода аккумуляторной батареи и выждать не менее одной минуты, прежде чем приступить к выполнению работы.
Это время необходимо для того, чтобы разрядился конденсатор системы срабатывания подушек безопасности. В противном случае при несанкционированном срабатывании подушки безопасности можно получить травму.
С правой стороны рулевого колеса поддеваем шлицевой отверткой и снимаем заглушку, закрывающую винт крепления модуля подушки безопасности.
Аналогично извлекаем заглушку с левой стороны рулевого колеса.

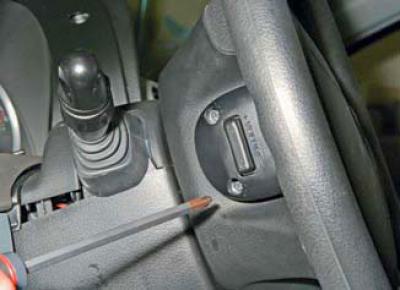

В том случае, если слева на рулевом колесе расположен блок управления головным устройством системы звуковоспроизведения…
…крестообразной отверткой отворачиваем два винта крепления блока.

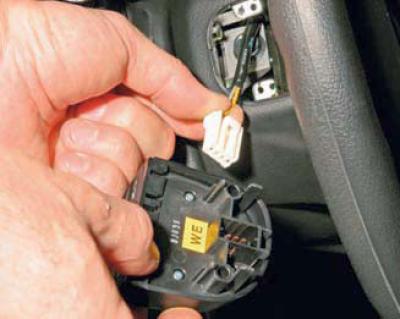

Отсоединяем колодку жгута проводов от блока управления головным устройством системы звуковоспроизведения и снимаем блок.
Ключом Torx TR-50…
…отворачиваем винт крепления модуля подушки безопасности.
Аналогично отворачиваем винт крепления модуля подушки безопасности с другой стороны рулевого колеса.
Отводим модуль подушки безопасности от рулевого колеса…

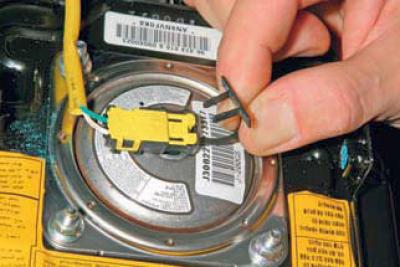

…и вынимаем фиксатор колодки проводов.

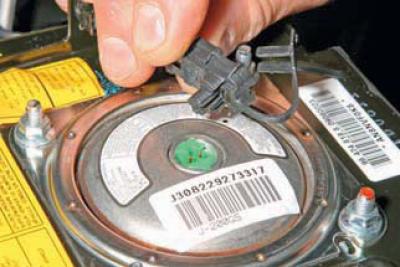

Отсоединяем колодку проводов от модуля подушки безопасности.
Сняв модуль подушки безопасности, укладываем его пластмассовой накладкой вверх, в стороне от места выполнения разборочных работ.
Разъединяем колодки проводов выключателей звукового сигнала.
Головкой «на 22» с удлинителем ослабляем затяжку гайки крепления рулевого колеса и отворачиваем ее на несколько оборотов.
Покачивая, тянем на себя рулевое колесо и снимаем его со шлицев вала рулевого управления.

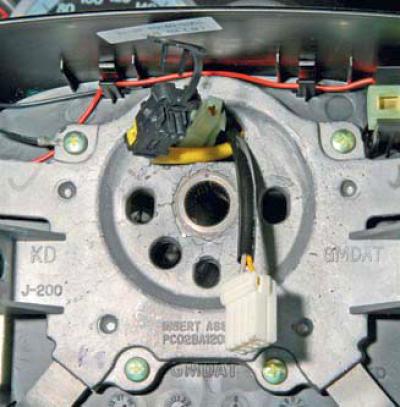

Полностью отворачиваем гайку крепления рулевого колеса и снимаем его…
…проводя через отверстие в ступице колеса колодки проводов модуля подушки безопасности, звукового сигнала и блока управления головным устройством системы звуковоспроизведения.
Устанавливаем рулевое колесо в обратной последовательности.
Рулевое колесо монтируется на вал рулевого управления только в одном положении.

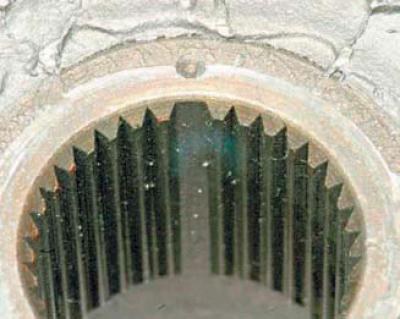

Сдвоенный шлиц в отверстии ступицы колеса должен совпасть…

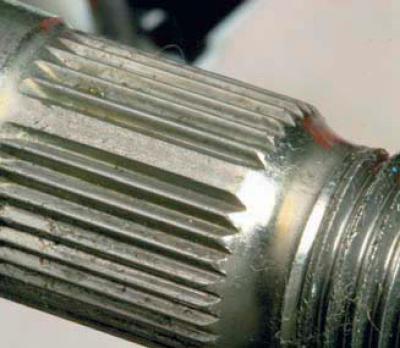

…со сдвоенным зубом вала рулевого управления.
Гайку крепления рулевого колеса затягиваем предписанным моментом (см. Приложения).
