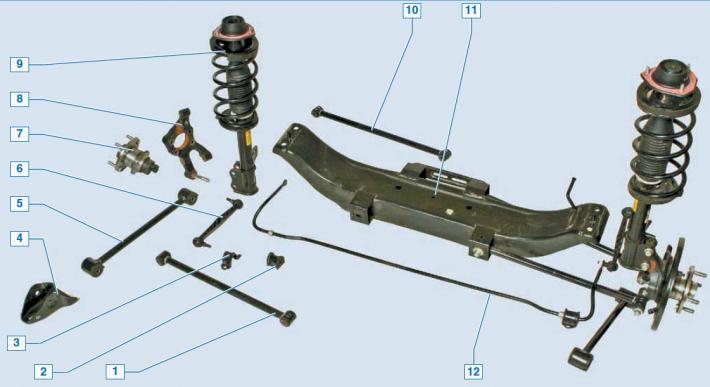

Элементы задней подвески: 1 — передний поперечный рычаг; 2 — резиновая подушка стабилизатора поперечной устойчивости; 3 — скоба стабилизатора поперечной устойчивости; 4 — кронштейн продольного рычага; 5 — продольный рычаг; 6 — стойка стабилизатора поперечной устойчивости; 7 — ступица в сборе с подшипником и датчиком скорости вращения колеса; 8 — кулак; 9 — амортизаторная стойка; 10 — задний поперечный рычаг; 11 — подрамник; 12 — штанга стабилизатора поперечной устойчивости.
Элементы задней подвески на автомобиле: 1 — подрамник; 2 — задний поперечный рычаг; 3 — передний поперечный рычаг; 4 — пружина амортизаторной стойки; 5 — телескопическая стойка; 6 — стойка стабилизатора поперечной устойчивости; 7 — кулак; 8 — продольный рычаг; 9 — кронштейн; 10 — скоба; 11 — штанга стабилизатора поперечной устойчивости
Задняя подвеска независимая, собрана на подрамнике.
Каждое колесо подвешено на продольном и двух поперечных рычагах, амортизатор и пружина установлены соосно, образуя телескопическую амортизаторную стойку которая позволяет заднему колесу перемещаться вверх-вниз при проезде неровностей и одновременно гасить колебания кузова.
Стабилизатор поперечной устойчивости уменьшает крен автомобиля.
Амортизаторная стойка состоит из телескопической стойки, в которой установлен гидравлический газонаполненный амортизатор двустороннего действия, цилиндрической винтовой пружины, буфера хода сжатия и верхней резинометаллической опоры. Пружина опирается на чашки пружины через резиновые прокладки. Шток амортизатора соединен с верхней опорой, которая с помощью трех гаек крепится к арке заднего колеса. За счет своей эластичности опора позволяет стойке качаться при ходах подвески и демпфирует вибрации при проезде мелких неровностей.
Элементы амортизаторной стойки: 1 — телескопическая стойка; 2 — буфер хода сжатия; 3 — защитный чехол; 4 — заглушка; 5 — гайка крепления штока; 6 — верхняя опора стойки; 7 — верхняя чашка пружины; 8 — верхняя прокладка пружины; 9 — пружина; 10 — нижняя прокладка пружины
К нижней части корпуса стойки приварен кронштейн для крепления к кованому кулаку задней подвески.
В гнездо кулака входит цилиндрический поясок ступицы, а ее фланец прикреплен болтами к фланцу кулака.
Ступица составляет неразборный узел с подшипником и датчиком скорости вращения колеса антиблокировочной системы тормозов.
Тормозные силы при движении автомобиля воспринимаются продольными рычагами, а силы в направлении, перпендикулярном продольной оси автомобиля, — поперечными рычагами подвески.
Для обеспечения подвижности рычагов в соединениях с кузовом и кулаками в проушины рычагов запрессованы сайлент-блоки. Передним концом продольный рычаг крепится к кронштейну, закрепленному на кузове, а задним — к проушине кулака. Каждый поперечный рычаг одним концом крепится к проушине кулака, а другим — к подрамнику, закрепленному на кузове.
Болт крепления переднего поперечного рычага к подрамнику имеет эксцентриковый поясок и эксцентриковую шайбу, а отверстие в подрамнике под болт — овальную форму. При повороте болта изменяется положение рычага относительно подрамника, за счет чего регулируется схождение колеса.
Для повышения поперечной устойчивости и уменьшения углов крена автомобиля установлен стабилизатор поперечной устойчивости. Штанга стабилизатора в своей средней части крепится скобами через резиновые разрезные подушки к кузову. Стержни стоек стабилизатора изготовлены из полимерного материала, а на концах стержней выполнены шаровые опоры. Стойки стабилизатора соединяют концы штанги стабилизатора с корпусами телескопических стоек.
