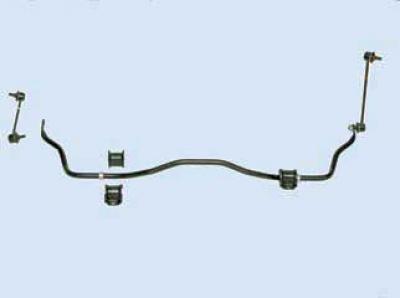

Стабилизатор поперечной устойчивости: стойка; штанга; кронштейн; подушка.

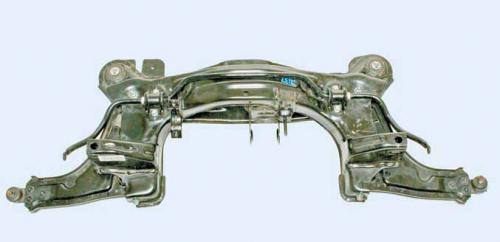

Элементы крепления штанги стабилизатора к подрамнику (для наглядности показано на подрамнике демонтированном в сборе с рычагами)
Резиновые подушки крепления штанги стабилизатора поперечной устойчивости к подрамнику передней подвески меняем при разрывах и вспучивании резины, а также при значительном износе подушек, вследствие которого возникает люфт в соединении деталей.
Элементы крепления штанги стабилизатора к подрамнику расположены в труднодоступных местах — между подрамником и кузовом. Поэтому завод-изготовитель рекомендует выполнять замену подушек на подрамнике, снятом с автомобиля. При этом приходится выполнять много сложных операций по демонтажу подрамника (см. Снятие подрамника). С целью снижения трудоемкости операций предлагаем подрамник полностью не демонтировать, а немного опустить, обеспечив доступ к местам крепления штанги стабилизатора. Для этого подставляем под подрамник регулируемый упор и отворачиваем болты и гайки крепления подрамника к кузову (см. Снятие подрамника).

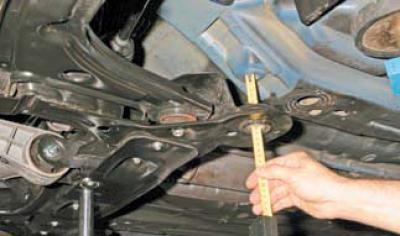

Опускаем на упоре заднюю часть подрамника приблизительно на высоту 60–70 мм.

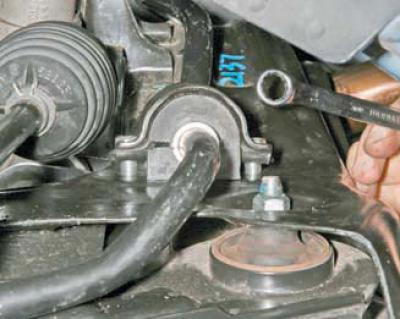

Накидным ключом или головкой «на 14» отворачиваем…
…два болта крепления кронштейна штанги стабилизатора к подрамнику.

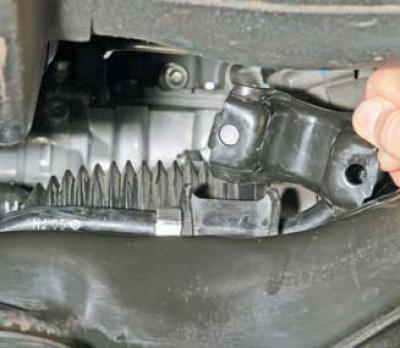

Снимаем кронштейн.

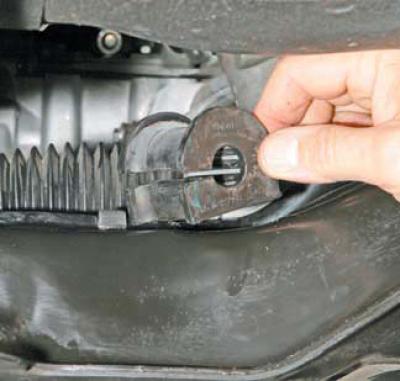

Снимаем разрезную резиновую подушку.
Разрез в подушке должен быть направлен к передней части автомобиля.
Аналогично демонтируем кронштейн и резиновую подушку с другой стороны штанги стабилизатора.
Штангу стабилизатора поперечной устойчивости снимаем для замены при ее деформации или поломке.
Для демонтажа штанги отсоединяем от нее стойки стабилизатора поперечной устойчивости (см. Снятие стойки стабилизатора поперечной устойчивости) и снимаем кронштейны крепления штанги к подрамнику (см. выше).

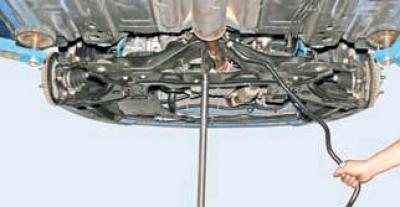

Снимаем штангу стабилизатора поперечной устойчивости.
Монтируем штангу стабилизатора поперечной устойчивости в обратной последовательности. Устанавливаем новые подушки на штангу и крепим штангу к подрамнику и к стойкам стабилизатора. Болты крепления кронштейнов штанги и гайки крепления пальцев шаровых шарниров стоек стабилизатора затягиваем предписанными моментами (см. Приложения).
