Уплотнительное кольцо заменяем при наличии следов течи тормозной жидкости в тормозном механизме.
Замену чехла и уплотнительного кольца показываем на тормозном цилиндре переднего колеса. Чехол и уплотнительное кольцо на тормозном цилиндре заднего колеса заменяются аналогично.
Снимаем переднее колесо.
Отсоединяем от суппорта нижний наконечник тормозного шланга (см. Замена шланга тормозного механизма переднего колеса).
Снимаем тормозные колодки (см. Замена колодок тормозных механизмов передних колес).

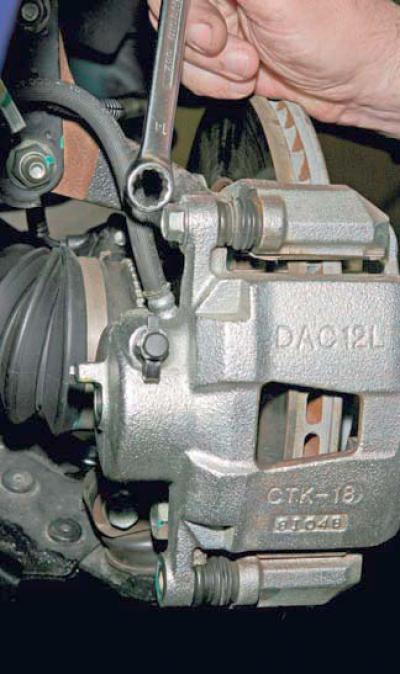

Накидным ключом «на 14» отворачиваем верхний болт крепления суппорта к направляющему пальцу…

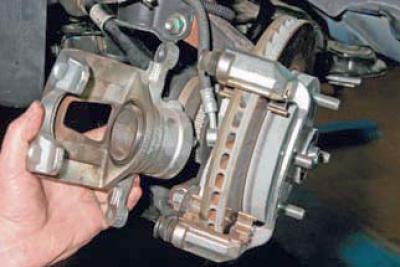

…и снимаем суппорт.

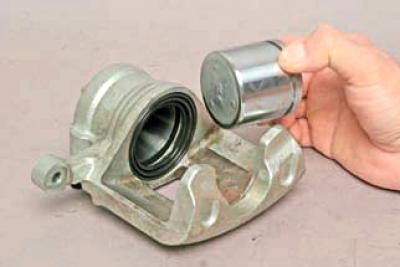

Извлекаем поршень из суппорта.
Для извлечения поршня можно подать сжатый воздух от шинного насоса через отверстие в суппорте.

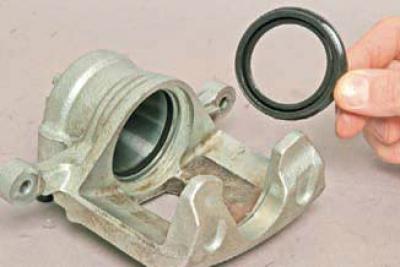

Извлекаем из суппорта защитный чехол.

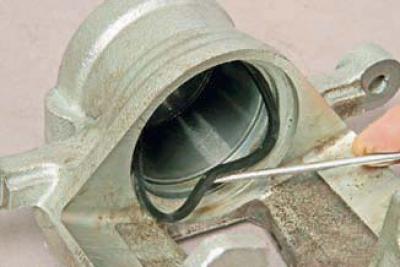

Поддеваем отверткой уплотнительное кольцо…

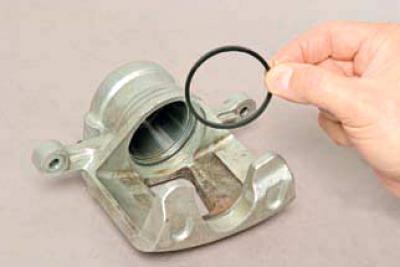

…и вынимаем кольцо из суппорта.
Устанавливаем новое уплотнительное кольцо. Новый защитный чехол вставляем в канавку суппорта.
Наносим на рабочую поверхность уплотнительного кольца и поверхность поршня тормозную жидкость. Для установки поршня зажимаем суппорт в тисках с накладками губок из мягкого металла. Для того, чтобы надеть защитный чехол на поршень, присоединяем шланг шинного насоса или компрессора к отверстию суппорта.

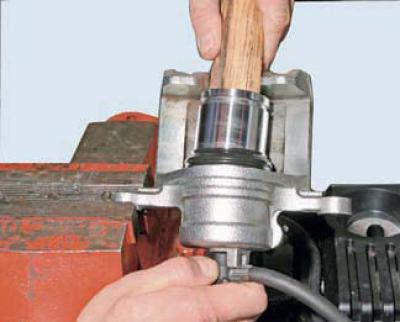

Подаем воздух в цилиндр и подводим к кромке чехла днище поршня, центрируя его относительно чехла.
Под действием давления воздуха чехол расправляется и надевается на поршень, вставляемый в цилиндр.
При отсутствии насоса для надевания чехла на поршень потребуется помощник, который должен за кромку приподнять чехол (вставленный в канавку суппорта) и растянуть его так, чтобы внутрь можно было вставить поршень.
Надев чехол, центрируем поршень…

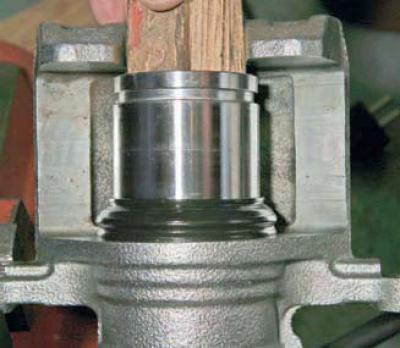

…и, надавливая на него деревянным бруском, утапливаем поршень в суппорт.
Собираем тормозной механизм в обратной последовательности.
Прокачиваем гидропривод тормозной системы (см. Прокачка гидроприводов тормозной системы).
