Показываем замену колодок на левом заднем колесе. Колодки на правом заднем колесе заменяем аналогично.
Рычаг стояночного тормоза переводим в крайнее нижнее положение.
Снимаем диск тормозного механизма заднего колеса (см. Снятие диска тормозного механизма заднего колеса).

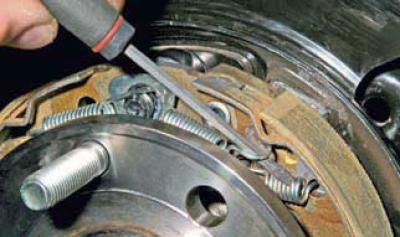

Поддев отверткой, снимаем стяжные пружины передней и задней колодок.

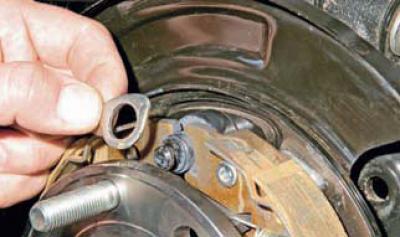

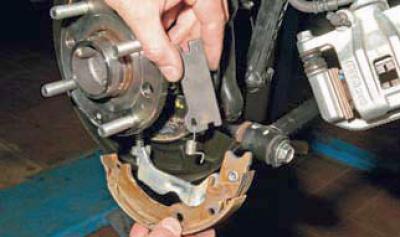

Снимаем фиксирующую пластину.

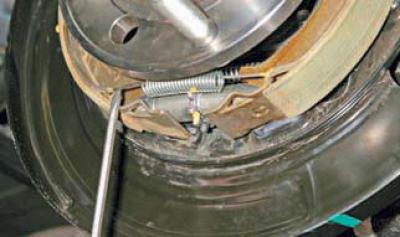

Поддев отверткой, снимаем нижнюю стяжную пружину.
Снимаем регулятор зазора.

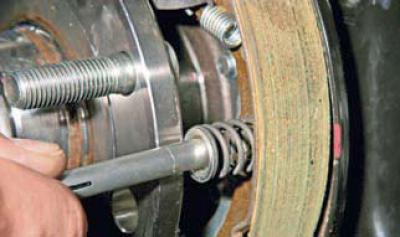

Нажав трубкой подходящего диаметра на чашку пружины опорной стойки, поворачиваем ее на 90° и снимаем чашку и пружину.
Вынимаем опорную стойку из отверстия щита тормозного механизма.
Отводим заднюю колодку от щита тормозного механизма и снимаем распорную планку.

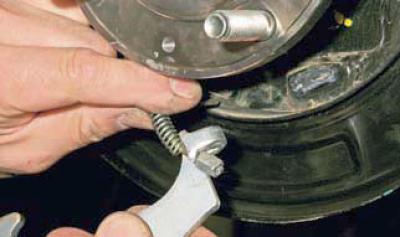

Отсоединяем наконечник троса стояночного тормоза от рычага привода…

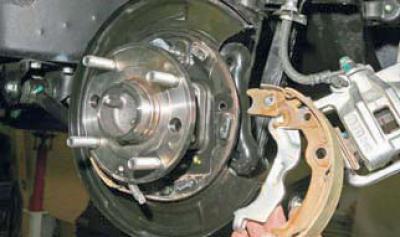

…и снимаем заднюю колодку.
Сняв опорную стойку, снимаем переднюю колодку.

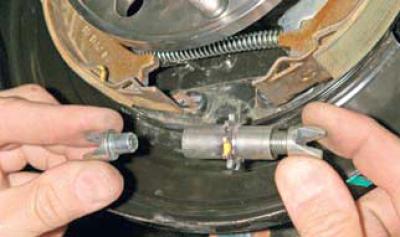

Перед установкой новых колодок очищаем резьбу наконечника и гайки регулятора и наносим на резьбу тонкий слой пластичной смазки.
Устанавливаем новые колодки в обратной последовательности.
Регулируем зазор между колодками и цилиндрической поверхностью тормозного диска.
Для этого…

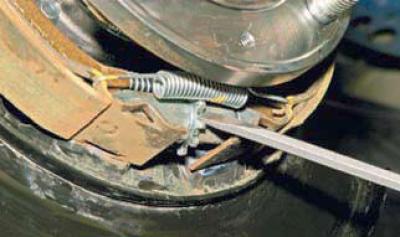

…вращая отверткой гайку регулятора…

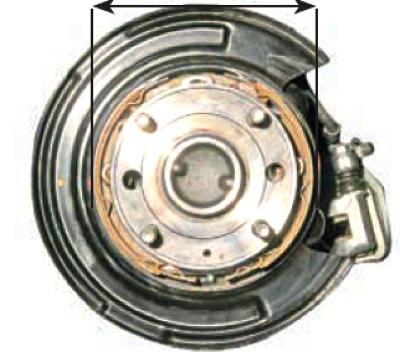

…выставляем расстояние между наружными поверхностями колодок 167,6–167,8 мм Устанавливаем диск и направляющую колодок с суппортом.
Регулируем стояночный тормоз (см. Регулировка стояночного тормоза).
