Снимаем расширительный бачок, не отсоединяя от него шланги (см. Снятие расширительного бачка), и отводим бачок в сторону.
Перед снятием блока помечаем расположение на нем тормозных трубок.

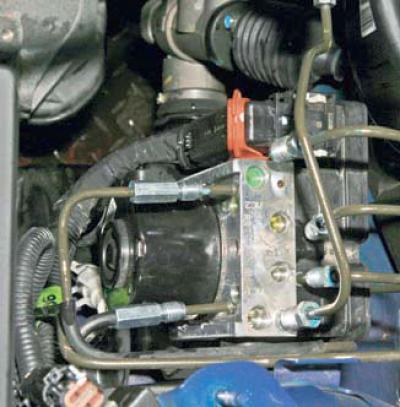

В моторном отсеке с левой стороны…

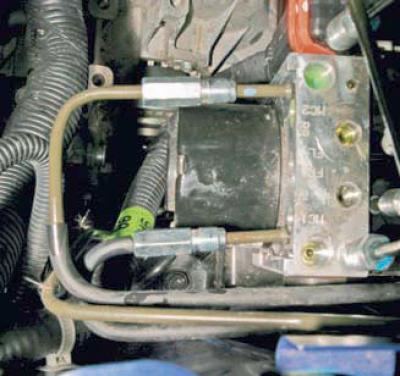

…специальным ключом «на 12» для штуцеров тормозных трубок отворачиваем штуцеры двух тормозных трубок 1, а ключом «на 10» штуцеры четырех трубок 2…
…и отводим трубки от гидравлического блока.

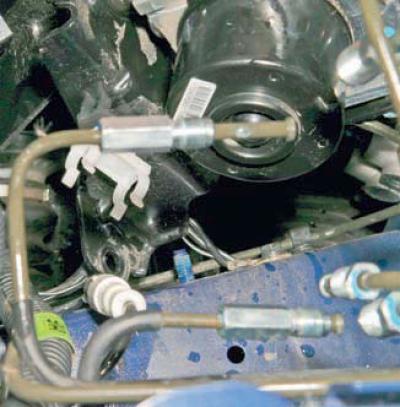

Головкой «на 12» отворачиваем болт…
…и гайку крепления кронштейна блока ABS к кузову.
Снимаем блок ABS со шпильки.

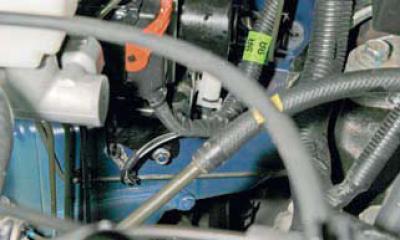

Поддев отверткой, поворачиваем фиксатор колодки жгута проводов…
…и отсоединяем колодку от блока управления.
Выводим колодку жгута проводов датчика скорости колеса из держателя на кронштейне блока ABS…

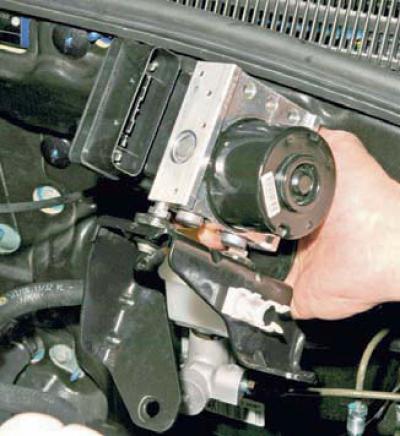

…и извлекаем блок ABS с кронштейном из моторного отсека.
Блок ABS крепится к кронштейну через две резиновые втулки. Если втулки потрескались или резина потеряла эластичность, втулки нужно заменить.

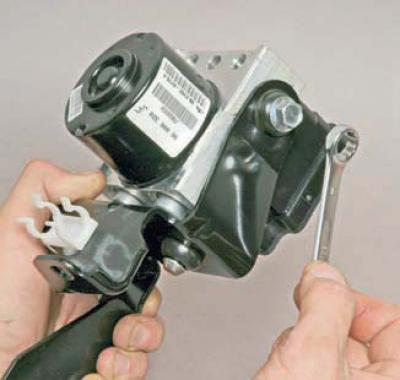

Ключом «на 12» отворачиваем болт крепления блока ABS к кронштейну…

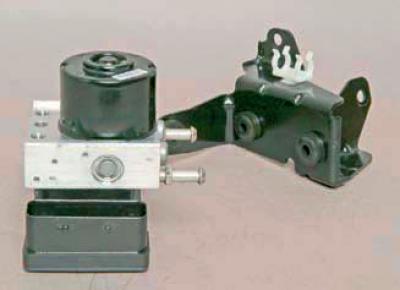

…и разделяем блок и кронштейн.
Устанавливаем блок ABS в обратной последовательности.
После установки прокачиваем гидропривод тормозной системы (см. Прокачка гидроприводов тормозной системы).
