Снимаем обивку передней двери и влагозащитную пленку (см. Снятие обивки передней двери).

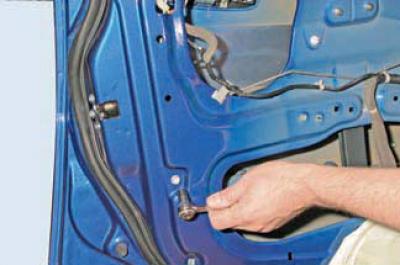

Головкой «на 10» отворачиваем болт крепления направляющей к внутренней панели двери.
Через технологическое окно во внутренней панели двери вынимаем резиновый уплотнитель двери из паза направляющей стекла'

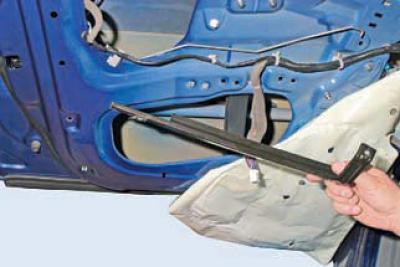

и вынимаем направляющую стекла.

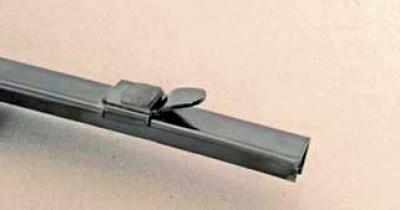

Обратите внимание, что при установке направляющей, ее выступ следует вставить в соответствующее отверстие в усилителе двери.
Отсоединяем наружную ручку двери (см. Снятие личинки замка и наружной ручки передней двери) и внутреннюю ручку (см. Снятие внутренней ручки передней двери).
Ключом Torx T-30 отворачиваем три винта крепления замка двери…

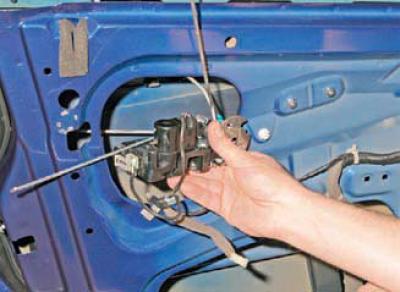

…и выводим его в сборе с электроприводом и четырьмя тягами через технологическое отверстие во внутренней панели двери.

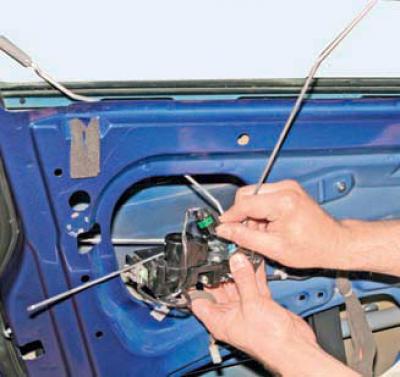

Отжав фиксатор, отсоединяем колодку жгута проводов от электропривода блокировки замка.
Аналогично отсоединяем колодку проводов от контактной группы.
Выводим все тяги из полости двери и снимаем замок.

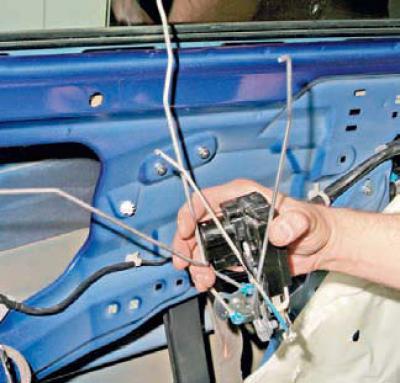

Расположение тяг замка двери: 1 — тяга внутренней ручки; 2 — тяга наружной ручки; 3 — тяга личинки замка; 4 — тяга кнопки блокировки замка.

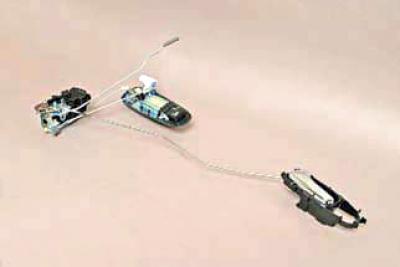

Замок передней двери с электроприводом блокировки, наружной и внутренней ручками Установку замка двери, наружной и внутренней ручек проводим в обратной последовательности.
Перед установкой обивки двери проверяем работоспособность механизма замка двери.
В случае некорректной работы наружной ручки двери следует провести регулировку длины ее тяги путем установки пластмассового держателя тяги на нужном участке.
