Операция показана на автомобиле с кузовом хэтчбек.
Головкой «на 7» отворачиваем один саморез снизу
и четыре самореза, расположенные на отбортовке крепления заднего правого грязезащитного щитка к бамперу.

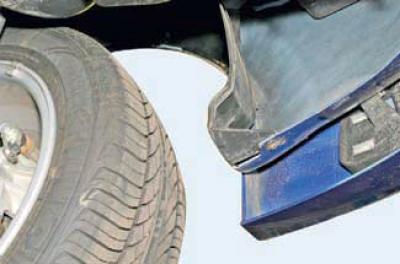

Снимаем грязезащитный щиток.
Аналогично демонтируем щиток с другой стороны автомобиля.
Снимаем правую и левую обивки багажного отделения (см. Снятие обивки багажника).

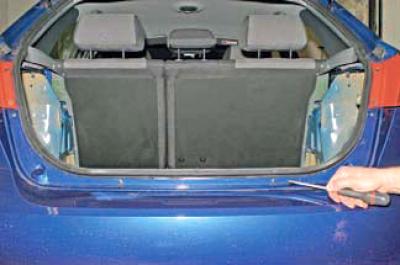

Крестообразной отверткой отворачиваем четыре самореза верхнего крепления облицовки заднего бампера к кузову.

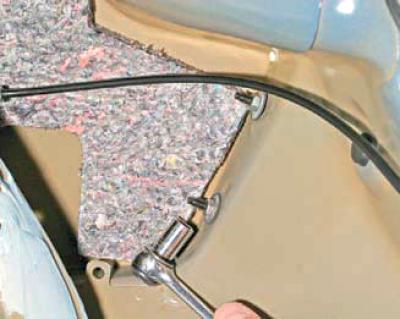

Головкой «на 10» отворачиваем две гайки
и один болт крепления бампера к кузову в правой части багажного отделения.
Аналогичные операции выполняем с другой стороны автомобиля.

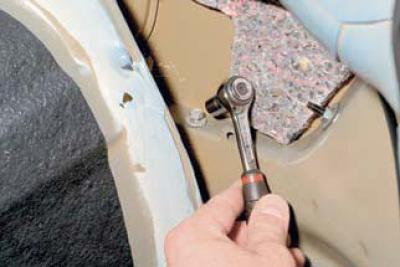

Головкой «на 14» отворачиваем болт крепления правого кронштейна бампера к кузову.
Отворачиваем такой же болт слева.
Снимаем бампер с автомобиля.

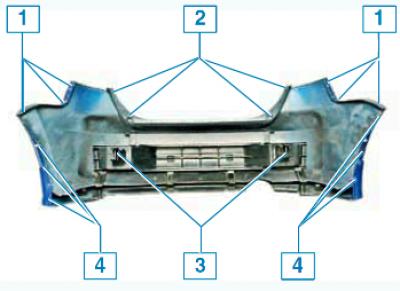

Точки крепления бампера: 1 — к крылу; 2 — к задней панели; 3 — к заднему лонжерону; 4 — к грязезащитному щитку
Для снятия энергопоглощающей балки выворачиваем фиксатор пистона на верхнем кронштейне

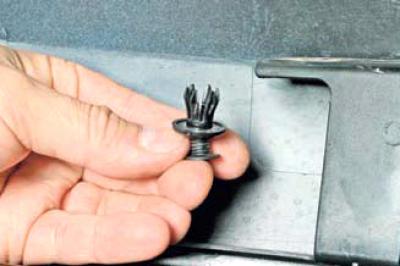

и вынимаем пистон.
Аналогично демонтируем нижний пистон.
Выполнив те же операции на другой стороне бампера

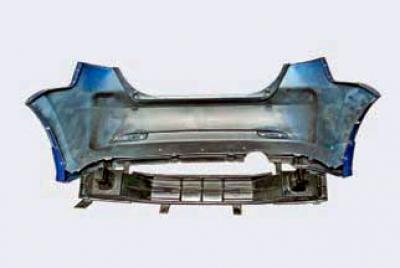

снимаем энергопоглощающую балку.
Устанавливаем элементы заднего бампера в обратной последовательности и проверяем надежность его крепления.
