Снимаем отопитель (см. Снятие отопителя).
Крестообразной отверткой отворачиваем два самореза

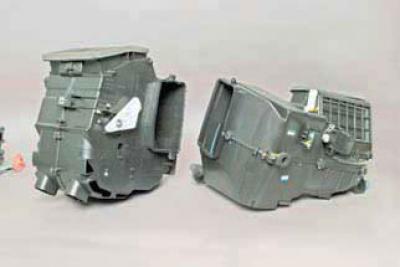

и разъединяем корпус распределительных заслонок и корпус вентилятора.

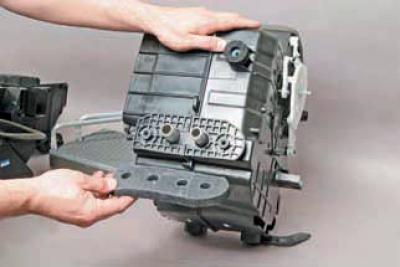

Снимаем прокладку.

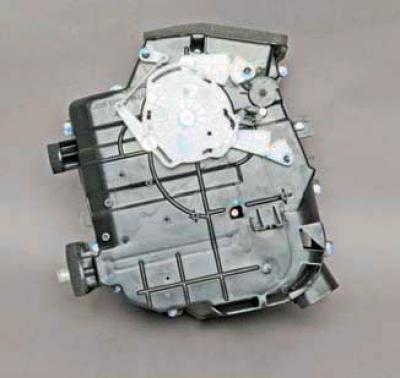

Крестообразной отверткой отворачиваем одиннадцать саморезов
и разъединяем корпус распределительных заслонок на две части.

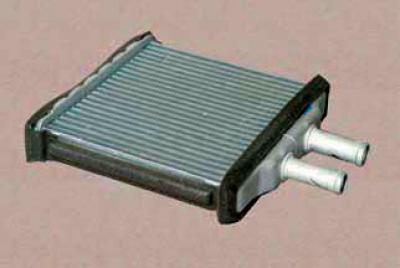

Вынимаем радиатор отопителя из корпуса.
Устанавливаем радиатор отопителя в обратной последовательности.
Для замены заслонки

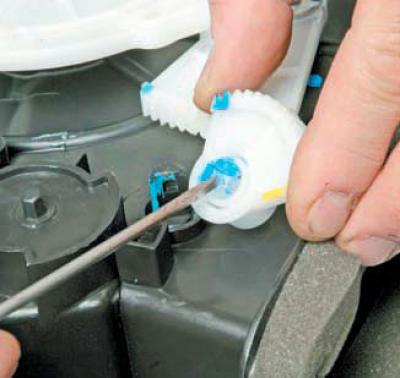

отверткой нажимаем на фиксатор сектора (для наглядности показано на снятом секторе)… …и снимаем сектор привода заслонки.

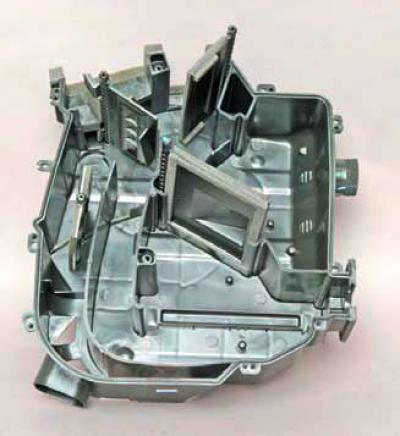

Заменяем неисправную заслонку.

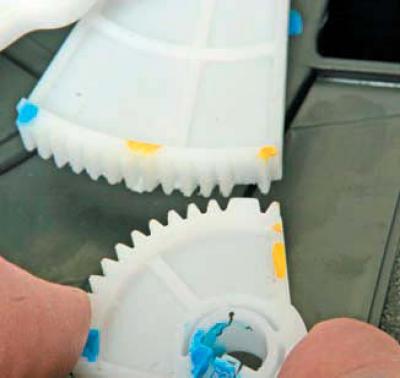

Устанавливаем сектор привода заслонки так, чтобы сдвоеный зуб сектора совпал с широкой выемкой на рычаге привода заслонки.
Собираем отопитель в обратной последовательности.
