В системе зажигания используется блок, состоящий из двух отдельных двухвыводных катушек зажигания. Управление током в первичных обмотках катушек зажигания осуществляет контроллер, получающий информацию от датчиков и использующий два мощных транзисторных вентиля.
В системе зажигания нет подвижных деталей, поэтому она не требует обслуживания и не нуждается в регулировках.
В системе зажигания применяется метод распределения искры, называемый методом холостой искры. Цилиндры двигателя объединены в пары 1-4 и 2-3, искрообразование происходит одновременно в двух цилиндрах: в цилиндре, в котором заканчивается такт сжатия (рабочая искра), и в цилиндре, в котором происходит такт выпуска (холостая искра).
В связи с постоянным направлением тока в обмотках катушек зажигания ток искрообразования у одной свечи всегда протекает с центрального электрода на боковой, а у второй - с бокового на центральный,
Системой зажигания управляет контроллер. Датчик положения коленчатого вала подает в контроллер «опорный» сигнал, на основе которого контроллер рассчитывает последовательность срабатывания катушек в модуле зажигания. Для точного управления зажиганием контроллер использует следующую информацию:
- частота вращения коленчатого вала;
- нагрузка двигателя;
- температура охлаждающей жидкости;
- положение коленчатого вала;
- положение распределительного вала;
- наличие детонации.
Для проверки катушек зажигания выполните следующее.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

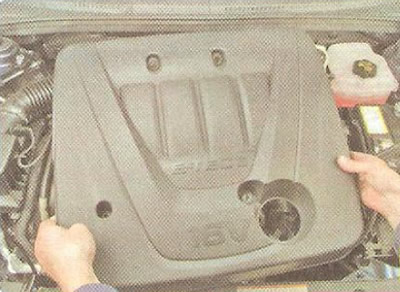

2. Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожуха двигателя»).

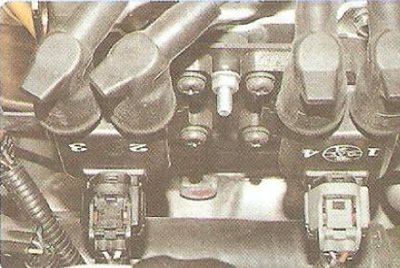

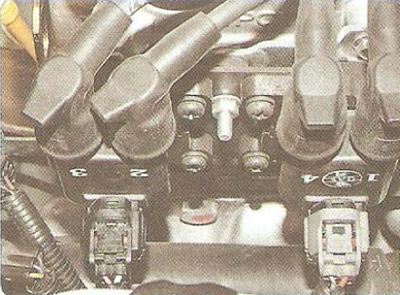

3. Отсоедините от катушек зажигания наконечники высоковольтных проводов и колодки жгута проводов (см. «Снятие и установка катушек зажигания»).

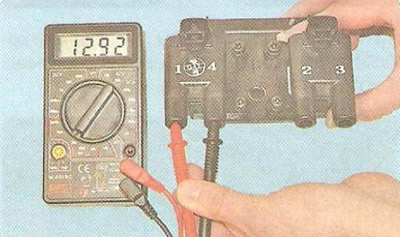

4. Измерьте сопротивление вторичных обмоток катушек зажигания, подключив выводы тестера к первому и четвертому, а затем ко второму и третьему высоковольтным выводам. Сопротивление вторичных обмоток при температуре 21-27°С должно составлять около 11,5—13,5 кОм.
Примечание: Для наглядности проверка показана на снятых с автомобиля катушках.
5. Если сопротивление вторичной обмотки сильно отличается от указанного, замените блок катушек зажигания.

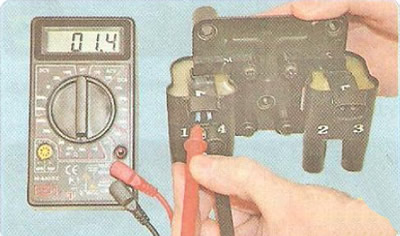

6. Измерьте сопротивление первичных обмоток катушки зажигания, подключив выводы тестера к выводам первичных обмоток катушек. Сопротивление первичных обмоток при температуре 21-27°С должно составлять около 1-2 Ом.
7. Если сопротивление первичной обмотки сильно отличается от указанного, замените блок катушек зажигания.
