Электрическая схема системы управления двигателем приведена в конце книги.
Предупреждения: Прежде чем снимать какие-либо узлы ЭСУД, отсоедините провод от клеммы «минус» аккумуляторной батареи.
Не пускайте двигатель, если наконечники проводов на аккумуляторной батарее плохо затянуты.
Никогда не отсоединяйте аккумуляторную батарею от бортовой сети автомобиля при работающем двигателе.
При зарядке аккумуляторной батареи отсоединяйте ее от бортовой сети автомобиля.
Не подвергайте электронный блок управления (ЭБУ) температуре выше 65°С в рабочем состоянии и выше 80°С в нерабочем (например, в сушильной камере). Если эта температура будет превышена, надо снять ЭБУ с автомобиля.
Не отсоединяйте от ЭБУ и не присоединяйте к нему разъемы жгута проводов при включенном зажигании.
Перед проведением электродуговой сварки на автомобиле отсоединяйте провода от аккумуляторной батареи и разъемы проводов от ЭБУ. Все измерения напряжения выполняйте цифровым вольтметром, внутреннее сопротивление которого не менее 10 МОм.
Количество топлива, подаваемого форсунками, регулируется электрическим импульсным сигналом от ЭБУ Он отслеживает данные о состоянии двигателя, рассчитывает потребность в топливе и определяет необходимую длительность подачи топлива форсунками (длительность импульса - скважность). Для увеличения количества подаваемого топлива ЭБУ увеличивает длительность импульса, а для уменьшения подачи топлива - сокращает
ЭБУ оценивает результаты своих расчетов и команд, запоминает режимы недавней работы и действует в соответствии с ними. «Самообучение» или адаптация ЭБУ является непрерывным процессом, но соответствующие настройки сохраняются в оперативной памяти электронного блока до первого отключения питания ЭБУ.
ЭБУ управляет подачей топлива либо синхронно, т.е. при определенном положении коленчатого вала, либо асинхронно, т.е. независимо или без синхронизации с вращением коленчатого вала. Синхронный впрыск топлива - наиболее часто применяемый режим. Асинхронный впрыск топлива применяется в основном в режиме пуска двигателя. ЭБУ включает форсунки последовательно. Каждая из форсунок включается через каждые 720° поворота коленчатого вала. Такой метод позволяет более точно дозировать топливо по цилиндрам и понизить уровень токсичности отработавших газов.
Количество подаваемого топлива определяется состоянием двигателя, т.е. режимом его работы. Эти режимы обеспечиваются ЭБУ и описаны ниже.
Когда коленчатый вал двигателя начинает прокручиваться стартером, первый импульс от датчика положения коленчатого вала вызывает импульс от ЭБУ на включение сразу всех форсунок, что позволяет ускорить пуск двигателя.
Первоначальный впрыск топлива происходит каждый раз при пуске двигателя. Длительность импульса впрыска зависит от температуры. На холодном двигателе импульс впрыска увеличивается для увеличения количества топлива, на прогретом - длительность импульса уменьшается. После первоначального впрыска ЭБУ переключается на соответствующий режим управления форсунками.
Режим пуска. При включении зажигания ЭБУ включает реле топливного насоса, который создает давление в магистрали подачи топлива к топливной рампе.
ЭБУ проверяет сигнал от датчика температуры охлаждающей жидкости и определяет необходимое для пуска количество топлива и воздуха.
Когда коленчатый вал двигателя начинает проворачиваться, ЭБУ формирует фазированный импульс включения форсунок, длительность которого зависит от сигналов датчика температуры охлаждающей жидкости. На холодном двигателе длительность импульса больше (для увеличения количества подаваемого топлива), а на прогретом - меньше.
Режим обогащения при ускорении
ЭБУ следит за резкими изменениями положения дроссельной заслонки (по сигналу датчика положения дроссельной заслонки), а также за сигналом датчика абсолютного давления и обеспечивает подачу дополнительного количества топлива за счет увеличения длительности импульса впрыска. Режим обогащения при ускорении применяется только для управления топливоподачей в переходных условиях (при перемещении дроссельной заслонки).
Режим отключения подачи топлива при торможении двигателем
При торможении двигателем с включенной передачей и сцеплением ЭБУ может на короткие периоды времени полностью отключить импульсы впрыска топлива. Отключение и включение подачи топлива в этом режиме происходит при создании определенных условий по температуре охлаждающей жидкости, частоте вращения коленчатого вала, скорости автомобиля и углу открытия дроссельной заслонки.
Компенсация напряжения питания
При падении напряжения питания система зажигания может давать слабую искру а механическое движение «открытия» форсунки может занимать больше времени. ЭБУ компенсирует это путем увеличения времени накопления энергии в катушках зажигания и длительности импульса впрыска.
Соответственно при возрастании напряжения аккумуляторной батареи (или напряжения в бортовой сети автомобиля) ЭБУ уменьшает время накопления энергии в катушках зажигания и длительность впрыска.
Режим отключения подачи топлива
При остановке двигателя (выключенном зажигании) топливо форсункой не подается, таким образом исключается самопроизвольное воспламенение смеси в перегретом двигателе. Кроме того, импульсы на открытие форсунок не подаются, в случае если ЭБУ не получает опорные импульсы от датчика положения коленчатого вала, т.е. это означает, что двигатель не работает.
Отключение подачи топлива происходит и при превышении предельно допустимой частоты вращения коленчатого вала двигателя для защиты двигателя от работы на недопустимо высоких оборотах.

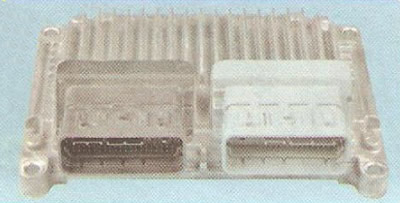

Электронный блок управления
Электронный блок управления (ЭБУ, контроллер) двигателем расположен в центральной части короба воздухопритока и представляет собой управляющий центр электронной системы управления двигателем. Он непрерывно обрабатывает информацию от различных датчиков и управляет системами, влияющими на токсичность отработавших газов и эксплуатационные показатели автомобиля.
В ЭБУ поступает следующая информация:
- положение и частота вращения коленчатого вала;
- положение распределительного вала;
- температура охлаждающей жидкости;
- температура и давление всасываемого воздуха;
- положение педали акселератора;
- положение дроссельной заслонки;
- содержание кислорода в отработавших газах;
- наличие детонации в двигателе;
- скорость автомобиля;
- напряжение в бортовой сети автомобиля;
- запрос на включение кондиционера.
На основе полученной информации ЭБУ управляет следующими системами и приборами:
- подачей топлива (форсунками и топливным насосом);
- подачей воздуха (степенью открытия дроссельной заслонки);
- системой зажигания;
- адсорбером системы улавливания паров бензина;
- вентилятором системы охлаждения двигателя;
- муфтой компрессора кондиционера;
- системой диагностики.
ЭБУ включает выходные цепи (форсунки, различные реле и пр.) путем замыкания их на «массу» через выходные транзисторы, Единственное исключение - цепь реле топливного насоса. Топливный насос подключается через силовое реле. В свою очередь, обмоткой реле управляет ЭБУ посредством замыкания одного из выводов на «массу».
ЭБУ оснащен встроенной системой диагностики. Он может распознавать неполадки в работе ЭСУД, предупреждая о них водителя через сигнализатор неисправности в системе управления двигателем. Кроме того, ЭБУ хранит диагностические коды, указывающие на неисправность конкретного элемента системы и характер этой неисправности, чтобы помочь специалистам в проведении диагностики и ремонта.

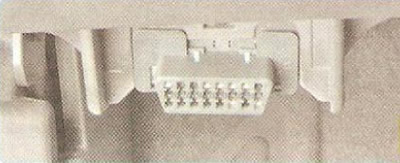

Диагностический разъем
Диагностический разъем служит для обмена данными с ЭБУ и расположен с левой стороны под панелью приборов. К диагностическому разъему подключается сканирующее устройство для считывания информации об ошибках, хранящихся в памяти ЭБУ, для проверки датчиков и исполнительных механизмов в реальном времени, для управления исполнительными механизмами и перепрограммирования ЭБУ.
В ЭБУ заложены следующие типы памяти:
- программируемое постоянное запоминающее устройство (ППЗУ);
- оперативное запоминающее устройство (ОЗУ);
- электрически репрограммируемое запоминающее устройство (ЭРПЗУ).
Программируемое постоянное запоминающее устройство (ППЗУ). В нем находится общая программа, в которой содержится последовательность рабочих команд (алгоритмы управления) и различная калибровочная информация. Эта информация представляет собой данные управления впрыском, зажиганием, холостым ходом и др., которые зависят от массы автомобиля, типа и мощности двигателя, передаточных чисел трансмиссии и других факторов. ППЗУ называют еще запоминающим устройством калибровок. Содержимое ППЗУ не может быть изменено после программирования. Эта память не нуждается в питании для сохранения записанной в ней информации, которая не стирается при отключении питания, т.е. эта память энергонезависимая.
Оперативное запоминающее устройство (ОЗУ)
Это «блокнот» ЭБУ. Микропроцессор блока использует его для временного хранения измеряемых параметров для расчетов и промежуточной информации. Микропроцессор может по мере необходимости вносить в него данные или считывать их.
Микросхема ОЗУ смонтирована на печатной плате контроллера. Эта память энергозависимая и требует бесперебойного питания для сохранения. При прекращении подачи питания содержащиеся в ОЗУ диагностические коды неисправностей и расчетные данные стираются.
Электрически репрограммируемое запоминающее устройство (ЭРПЗУ)
Используется для временного хранения кодов-паролей противоугонной системы автомобиля (иммобилизатора). Коды-пароли, принимаемые ЭБУ от блока управления иммобилизатором, сравниваются с кодами, хранимыми в ЭРПЗУ, в результате чего разрешается или запрещается пуск двигателя.
В ЭРПЗУ записываются такие эксплуатационные параметры автомобиля, как общий пробег автомобиля, общий расход топлива и время работы двигателя.
ЭРПЗУ регистрирует и некоторые нарушения работы двигателя и автомобиля:
- время работы двигателя с перегревом;
- время работы двигателя на низкооктановом топливе;
- время работы двигателя с превышением максимально допустимой частоты вращения;
- время работы двигателя с пропусками воспламенения топливовоздушной смеси, о наличии которых указывает сигнализатор системы управления двигателем;
- время работы двигателя с неисправным датчиком детонации;
- время работы двигателя с неисправными датчиками концентрации кислорода;
- время движения автомобиля с превышением максимально разрешенной скорости в период обкатки;
- время движения автомобиля с неисправным датчиком скорости;
- количество отключений аккумуляторной батареи при включенном замке зажигания.
ЭРПЗУ является энергонезависимой памятью и может хранить информацию без подачи питания на контроллер.

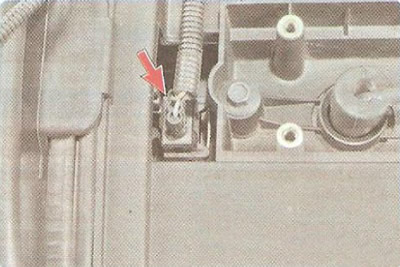

Датчик положения коленчатого вала
Датчик положения коленчатого вала индуктивного типа предназначен для синхронизации работы электронного блока управления с ВМТ поршней 1-го и 4-го цилиндров и угловым положением коленчатого вала.

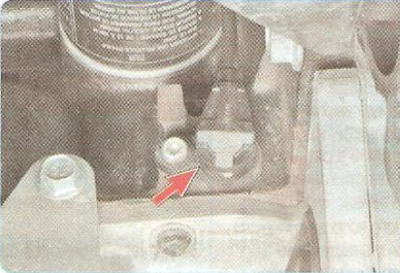

Датчик установлен в задней части блока цилиндров двигателя напротив задающего диска на коленчатом валу. Задающий диск представляет собой зубчатое колесо с 58 пазами, 57 из которых расположены с интервалом 6°. Последний паз выполнен более широким для создания импульса синхронизации («опорного» импульса), который необходим для согласования работы блока управления с ВМТ поршней в 1-м и 4-м цилиндрах.
При вращении коленчатого вала меняется магнитное поле датчика, наводя импульсы напряжения переменного тока. Блок управления по сигналам датчика определяет частоту вращения коленчатого вала и выдает импульсы на управление двигателем.
Неисправность этого датчика вызывает полный отказ системы управления двигателем: при отсутствии его сигнала двигатель пустить невозможно.

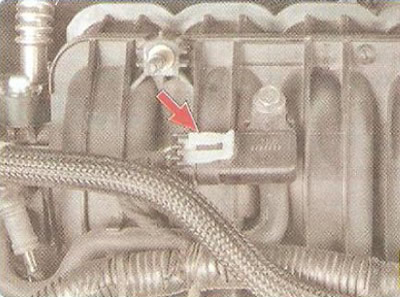

Датчик абсолютного давления во впускной трубе
Датчик абсолютного давления во впускной трубе преобразует разрежение в этой трубе в электрическое напряжение, по значению которого ЭБУ определяет нагрузку двигателя. Датчик установлен на впускной трубе и соединен с ее полостью резиновой трубкой. Выходное напряжение датчика изменяется в соответствии с давлением во впускной трубе - от 4,9 В (при полностью открытой дроссельной заслонке) до 0,3 В (при закрытой заслонке). При неработающем двигателе блок управления по напряжению датчика определяет атмосферное давление и адаптирует параметры регулирования впрыска к конкретной высоте над уровнем моря. Значения атмосферного давления, хранящиеся в памяти, периодически обновляются при равномерном движении автомобиля и во время полного открытия дроссельной заслонки.

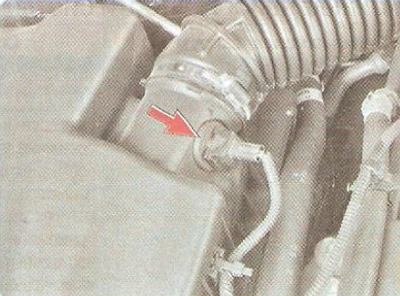

Датчик температуры всасываемого воздуха
Датчик температуры всасываемого воздуха ввернут в отверстие воздухоподводящего рукава возле воздушного фильтра. Датчик представляет собой термистор с отрицательным температурным коэффициентом сопротивления. По информации о температуре воздуха от датчика контроллер регулирует количество впрыскиваемого топлива.
У датчика температуры воздуха проверяют сопротивление на выводах датчика при различных температурных режимах.

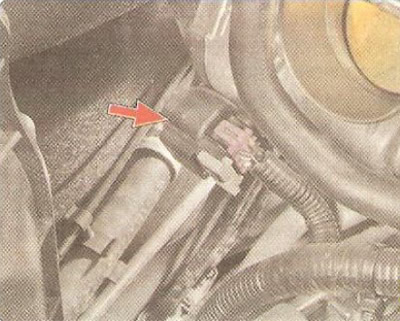

Датчик фазы
Датчик фазы установлен в передней части головки блока цилиндров между зубчатыми шкивами распределительных валов. Принцип его действия основан на эффекте Холла. Датчик определяет ВМТ такта сжатия поршня 1-го цилиндра. Сигнал датчика используется контроллером для организации фазированного впрыска топлива в соответствии с порядком работы цилиндров. При возникновении неисправности цепи контроллер заносит в свою память ее код и включает сигнализатор системы управления двигателем.

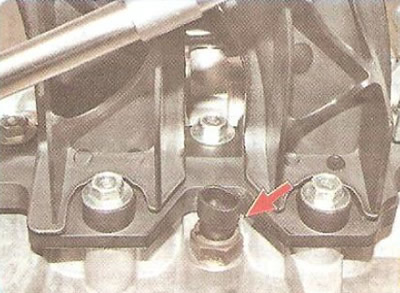

Датчик температуры охлаждающей жидкости
Датчик температуры охлаждающей жидкости установлен в правой части головки блока цилиндров между первым и вторым цилиндрами. Датчик представляет собой термистор с отрицательным температурным коэффициентом: электрическое сопротивление датчика уменьшается с повышением температуры. ЭБУ обрабатывает сигнал датчика и устанавливает оптимальное обогащение рабочей смеси при прогреве двигателя.
Электронный блок питает цепь датчика температуры постоянным «опорным» напряжением. Напряжение сигнала датчика максимально, когда воздух во впускной трубе холодный, и снижается по мере повышения его температуры. По значению напряжения ЭБУ определяет температуру воздуха на впуске и вносит коррективы при расчете угла опережения зажигания. При отказе датчика или нарушениях в цепи его подключения ЭБУ устанавливает код неисправности и запоминает его. Если ЭБУ продолжает выдавать код неисправности при исправных контактных соединениях в проводке, замените датчик температуры воздуха.

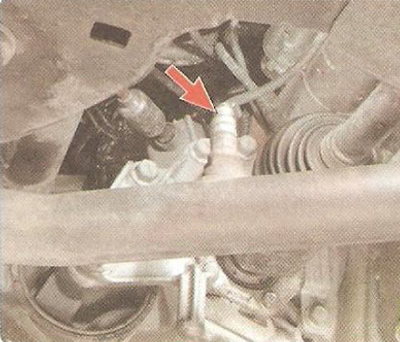

Датчик детонации

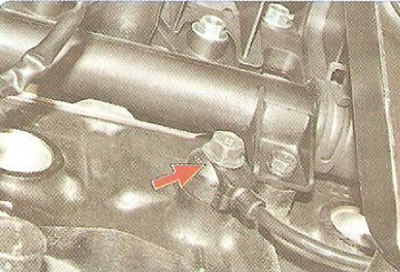

Датчик детонации прикреплен к верхней части блока цилиндров, улавливает аномальные вибрации (детонационные удары) в двигателе.
Чувствительным элементом датчика является пьезокристаллическая пластинка. При детонации на выходе датчика генерируются импульсы напряжения, которые увеличиваются с возрастанием интенсивности детонационных ударов. Контроллер по сигналу датчика регулирует опережение зажигания для устранения детонационных вспышек топлива.
Датчик положения дроссельной заслонки
Датчик положения дроссельной заслонки (ДПДЗ) установлен сбоку на дроссельном узле (под крышкой) и связан с осью дроссельной заслонки.
Он представляет собой потенциометр, на один конец которого подается «плюс» напряжения питания (5 В), другой его конец соединен с «массой». С третьего вывода потенциометра (от ползунка) идет выходной сигнал к ЭБУ. Когда дроссельная заслонка поворачивается (от воздействия на педаль управления), изменяется напряжение на выходе датчика. При закрытой дроссельной заслонке оно ниже 0,5 В. Когда заслонка открывается, напряжение на выходе датчика растет и при полностью открытой заслонке должно быть более 4 В. Отслеживая выходное напряжение датчика, ЭБУ корректирует подачу топлива в зависимости от угла открытия дроссельной заслонки (т.е. по желанию водителя). ДПДЗ не требует регулировки, так как электронный блок воспринимает холостой ход (т.е. полное закрытие дроссельной заслонки) как нулевую отметку.
При отказе датчика дроссельной заслонки ЭБУ заносит в память код неисправности датчика, включает контрольную лампу системы управления двигателем и рассчитывает предполагаемое значение угла открытия дроссельной заслонки по частоте вращения коленчатого вала и по сигналам датчиков температуры и абсолютного давления воздуха во впускной трубе.

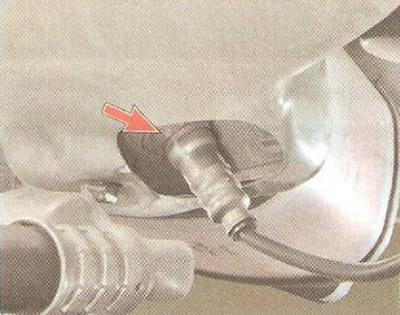

Управляющий датчик концентрации кислорода
Управляющий датчик концентрации кислорода применяется в системе впрыска с обратной связью и установлен в выпускном коллекторе. Для корректировки расчетов длительности импульсов впрыска используется информация о наличии кислорода в отработавших газах, эту информацию выдает управляющий датчик концентрации кислорода. Содержащийся в отработавших газах кислород реагирует с датчиком, создавая разность потенциалов на выходе датчика. Она изменяется приблизительно от 0,1 В (высокое содержание кислорода - бедная смесь) до 1 В (низкое содержание кислорода - богатая смесь).
Отслеживая выходное напряжение датчика концентрации кислорода, контроллер определяет, какую команду по корректировке состава рабочей смеси подавать на форсунки. Если смесь бедная (низкая разность потенциалов на выходе датчика), то контроллер дает команду на обогащение смеси; если смесь богатая (высокая разность потенциалов) - на обеднение смеси.
Диагностический датчик концентрации кислорода
Диагностический датчик концентрации кислорода установлен в приемной трубе за нейтрализатором, работает по тому же принципу, что и управляющий датчик. Сигнал, вырабатываемый диагностическим датчиком концентрации кислорода, указывает на наличие кислорода в отработавших газах после нейтрализатора. Если нейтрализатор работает нормально, показания диагностического датчика будут значительно отличаться от показаний управляющего датчика,
