Снятие и установка термоэкранов

Во время работы двигателя система выпуска отработавших газов нагревается до высокой температуры, поэтому при сильном механичес­ком повреждении или значительной коррозии термоэкранов, установленных на элементах си­стемы, обязательно замените их. Помимо сни­жения уровня комфорта в салоне, неисправ­ность термоэкранов может привести к возгора­нию термошумоизоляции пола кузова.

Вам потребуется ключ «на 10».

Для снятия термоэкрана выпускного коллектора выполните следующее.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

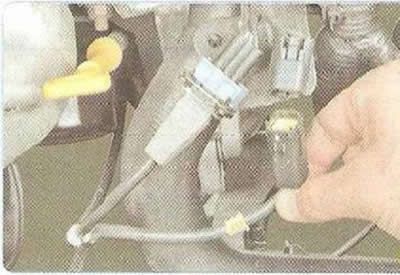

2. Отсоедините колодку жгута проводов от датчика концентрации кислорода.

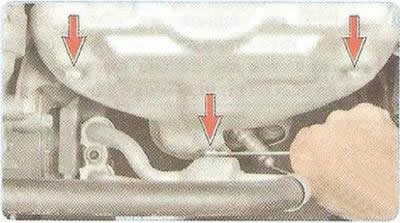

3. Выверните три болта крепления термо­экрана к головка блока цилиндров двигателя...

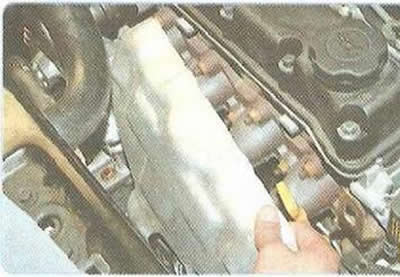

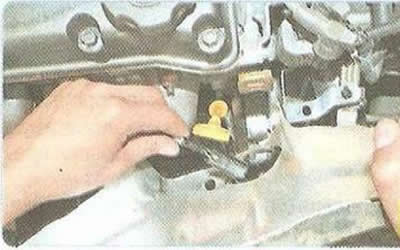

4. ...и отведите термоэкран от выпускного коллектора.



5. Проденьте провод с колодкой датчика концентрации кислорода через отверстие в термоэкране и снимите термоэкран выпуск­ного коллектора.

6. Установите термоэкран выпускного кол­лектора в порядке, обратном снятию.

Для снятия термоэкрана приемной тру­бы и дополнительного глушителя выпол­ните следующее.

1. Снимите приемную трубу (см. «Замена приемной трубы»). Снимите основной и дополнительный глушители (см. «Замена основного и дополнительного глушителей»).

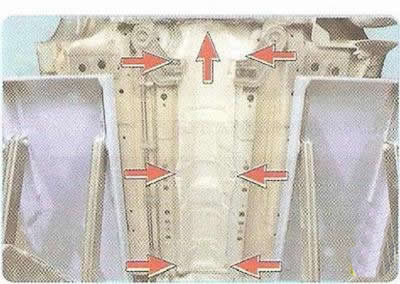

2. Отверните семь гаек крепления термо­экрана к основанию кузова...

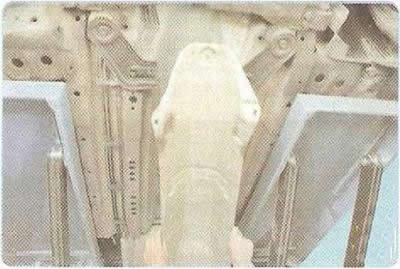

3. ...и снимите термоэкран.

4. Установите термоэкран приемной трубы и дополнительного глушителя в порядке, об­ратном снятию.

Для снятия термоэкрана основного глу­шителя выполните следующее.

Термоэкран основного глушителя состоит из двух частей.

1. Снимите основной и дополнительный глушители (см. «Замена основного и дополнительного глушителей»).




2. Выверните болты хомутов крепления топливного бака (см. «Замена топливного бака и его наливной трубы») и установите под бак опору.

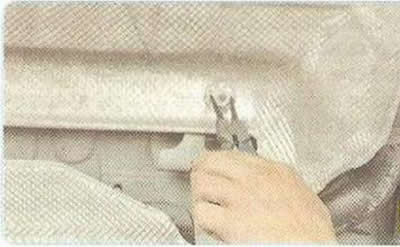

3. Подденьте отверткой штифт пластмассо­вого пистона крепления передней части тер­моэкрана основного глушителя к топливному баку...

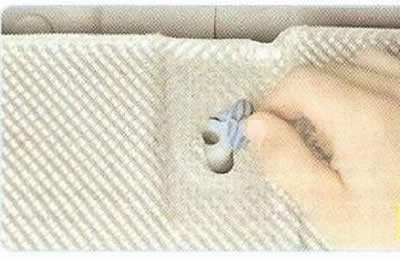

4. ...и выньте пистон.


5. Снимите переднюю часть термоэкрана основного глушителя.

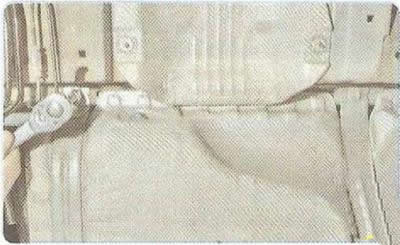

6. Отверните четыре гайки крепления зад­ней части термоэкрана основного глушителя...

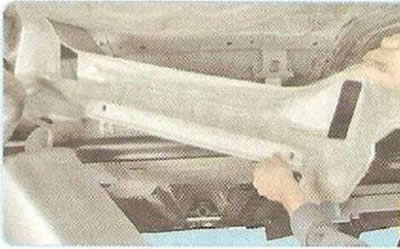

7. ...и снимите заднюю часть термоэкрана основного глушителя.

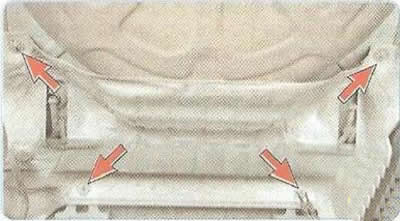

Так расположены гайки крепления термоэкра­на основного глушителя к основанию кузова.

8. Установите детали в порядке, обратном снятию.
