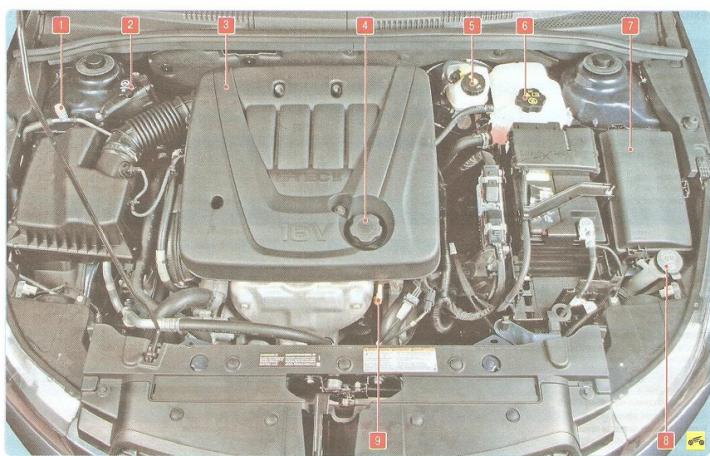

Рис. 1.2. Подкапотное пространство автомобиля (вид сверху с установленным декоративным кожухом): 1 - сервисный клапан; 2 - пробка бачка гидроусилителя рулевого управления; 3 - декоративный кожух двигателя; 4 - пробка маслоналивного отверстия; 5 - пробка бачка главного тормозного цилиндра; 6 - пробка расширительного бачка системы охлаждения; 7 - монтажный блок реле, предохранителей и плавких вставок; 8 - пробка бачка омывателя ветрового стекла; 9 - указатель уровня масла (маслоизмерительный щуп)

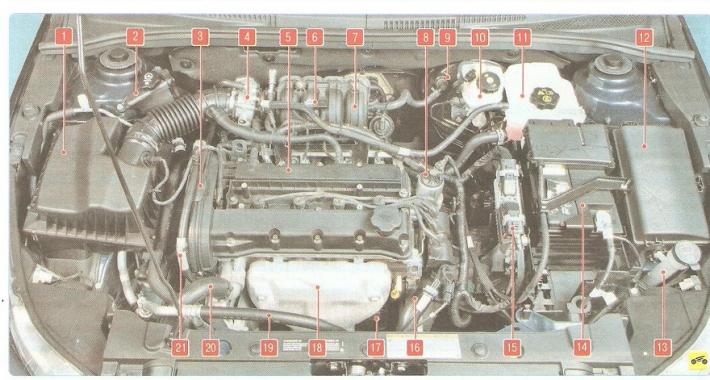

Рис. 1.3. Подкапотное пространство автомобиля (вид сверху со снятым декоративным кожухом): 1 - воздушный фильтр; 2 - бачок гидроусилителя рулевого управления; 3 - верхняя крышка привода газораспределительного механизма; 4 - дроссельный узел; 5 - двигатель; 6 - датчик разрежения во впускной трубе; 7 - ресивер впускной трубы; 8 - клапан системы рециркуляции отработавших газов; 9 - вакуумный усилитель тормозов; 10 - бачок главного тормозного цилиндра (и главного цилиндра выключения сцепления в вариантном исполнении); 11 - расширительный бачок системы охлаждения двигателя; 12 - монтажный блок реле, предохранителей и плавких вставок; 13 - горловина бачка омывателя ветрового стекла; 14 - аккумуляторная батарея; 15 - электронный блок системы управления двигателем; 16, 20 - шланги системы охлаждения двигателя; 17 - масляный фильтр; 18 - термоэкран впускного коллектора и нейтрализатора; 19, 21 - шланги гидроусилителя рулевого управления

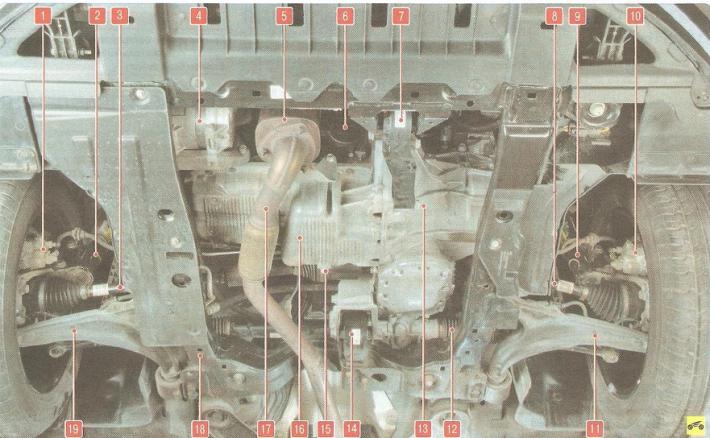

Рис. 1.4. Основные агрегаты автомобиля (вид снизу спереди, брызговики двигателя для наглядности сняты): 1, 10 - тормозные механизмы передних колес; 2, 9 - амортизаторные стойки передней подвески; 3, 8 - приводы передних колес; 4 - компрессор кондиционера; 5 - нейтрализатор отработавших газов; 6 - масляный фильтр; 7 - передняя опора подвески силового агрегата; 11, 19 - рычаги передней подвески; 12 - рулевой механизм; 13 - коробка передач; 14 - задняя опора подвески силового агрегата; 15 - пробка отверстия для слива масла из двигателя; 16 - двигатель; 17 - приемная труба; 18 - подрамник
Рис. 1.5. Основные агрегаты автомобиля (вид снизу сзади): 1, 7 - амортизаторы задней подвески; 2, 9 - пружины задней подвески; 3 - термоэкран основного глушителя; 4 - основной глушитель; 5 - ниша для запасного колеса; 6 - наливная труба топливного бака; 8, 13 - тормозные механизмы задних колес; 10 - адсорбер системы улавливания паров топлива; 11 - топливный бак; 12 - балка задней подвески
