Маркировка колесного диска, например, 16x6,5J 5x105 DIA 56.6 ЕТ39, расшифровывается следующим образом:
- 16 - диаметр обода в дюймах;
- х - глубокий обод;
- 6,5 - ширина профиля обода в дюймах;
- J - форма бортовой закраины обода (J-образная);
- 5x105 - количество и диаметр расположения крепежных отверстий, мм;
- DIA 56.6 - диаметр отверстия под ступицу, мм;
- ЕТ39 - вылет диска 39 мм.

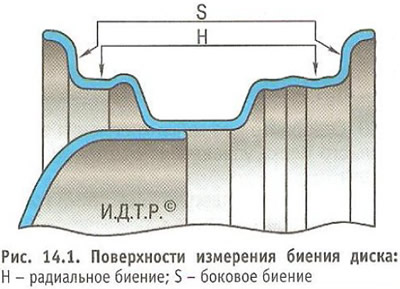

Закрепите диск без шины на оси балансировочного устройства. Установите измерительный наконечник стрелочного индикатора сначала на радиальную, а затем на боковую внутреннюю поверхность диска, на которые опирается борт шины (рис. 14.1).
Примечание: Максимальное биение стального диска: И = 1,015 мм; S = 1,143 мм. Максимальное биение легкосплавного диска: Н = S = 0,762 мм.
Руками медленно проворачивайте диск балансировочного устройства, одновременно снимая показания индикатора. При этом не учитывайте отклонения стрелки индикатора от местных выступов или углублений на диске.
Если максимальное биение больше указанных значений, замените диск.
