В этом разделе лишь кратко описаны неисправности системы впрыска, вызванные отказом тех или иных датчиков. Порядок снятия-установки узлов систем питания и управления двигателем приведен в подразделах «Система питания двигателя» и «Система управления двигателем».
В систему впрыска с обратной связью устанавливают каталитический нейтрализатор отработавших газов и датчик концентрации кислорода в отработавших газах, который и обеспечивает обратную связь, Датчик отслеживает концентрацию кислорода в отработавших газах, а электронный блок управления по его сигналам поддерживает такое соотношение воздуха и топлива, при котором нейтрализатор работает наиболее эффективно.
Предупреждения
Прежде чем снимать любые узлы системы впрыска топлива, отсоедините провод от клеммы «минус» аккумуляторной батареи. Аккумуляторную батарею отключайте только при выключенном зажигании.
Не пускайте двигатель, если наконечники проводов на аккумуляторной батарее плохо затянуты.
Никогда не отсоединяйте аккумуляторную батарею от бортовой сети автомобиля при работающем двигателе.
При зарядке отсоединяйте аккумуляторную батарею от бортовой сети автомобиля, так как повышенный ток при зарядке может вывести из строя электронные компоненты.
Не допускайте нагрева электронного блока управления (ЭБУ) выше 65°С в рабочем состоянии и выше 80°С - в нерабочем (например, в сушильной камере). Надо снимать ЭБУ с автомобиля, если эта температура будет превышена.
Не отсоединяйте от ЭБУ и не присоединяйте к нему разъемы жгута проводов при включенном зажигании.
Перед выполнением электродуговой сварки на автомобиле отсоедините провода от аккумуляторной батареи и разъемы проводов от ЭБУ.
Все измерения напряжения выполняйте цифровым вольтметром, внутреннее сопротивление которого не менее 10 МОм. Электронные узлы, применяемые в системе впрыска, рассчитаны на очень малое напряжение, поэтому их легко может повредить электростатический разряд. Для того чтобы не допустить повреждения ЭБУ электростатическим разрядом, соблюдайте следующие требования:
- не прикасайтесь руками к штекерам ЭБУ или электронным компонентам на его платах;
- при работе с программируемым постоянным запоминающим устройством (ППЗУ) блока управления не дотрагивайтесь до выводов микросхемы.
Не допускается работа на этилированном бензине двигателя, оснащенного нейтрализатором, - это приведет к быстрому выходу из строя нейтрализатора и датчика концентрации кислорода.
При работе в дождливую погоду не допускайте попадания воды на электронные компоненты системы впрыска топлива.
Проверяйте систему впрыска в следующем порядке.
1. Проверьте соединение двигателя и аккумуляторной батареи с «массой».
2. Проверьте топливный насос и его топливный фильтр.
3. Проверьте предохранители и реле включения элементов системы впрыска.
4. Проверьте надежность контактов в колодках с проводами элементов системы впрыска.
5. Проверьте датчики системы впрыска.
Подавляющее большинство неисправностей системы впрыска топлива бывает вызвано отказом следующих ее датчиков:

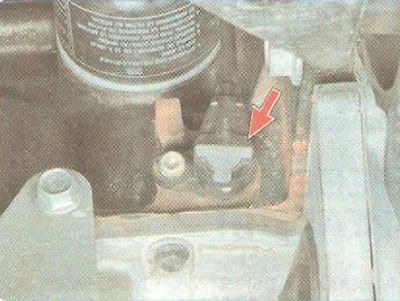

- датчик положения коленчатого вала - полный отказ системы впрыска, двигатель не пускается;

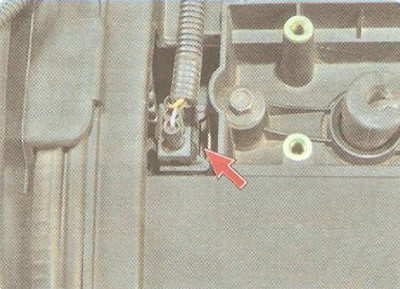

- датчик фазы - снижение мощности, увеличение расхода топлива (для удобства показан при снятом декоративном кожухе двигателя);

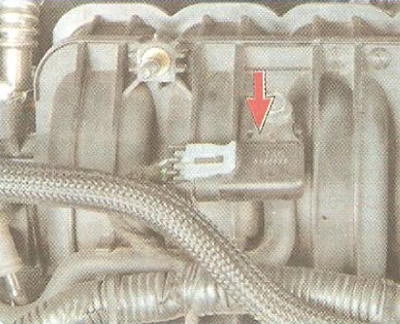

- датчик абсолютного давления (разрежения) во впускной трубе - увеличение расхода топлива, значительное ухудшение динамики, проблемы с пуском двигателя;

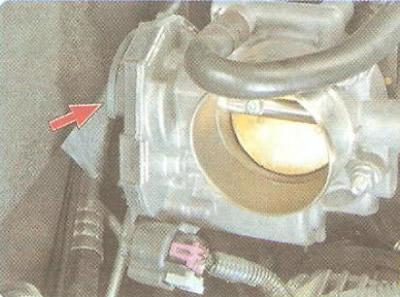

- датчик положения дроссельной заслонки - потеря мощности, рывки и провалы при разгоне, неустойчивая работа в режиме холостого хода (для удобства показан при снятом воздухоподводящем рукаве);

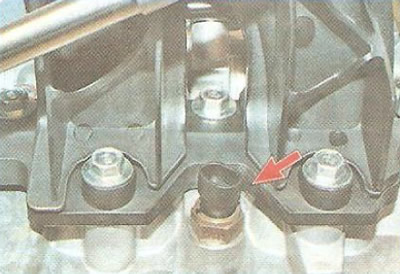

- датчик температуры охлаждающей жидкости (установлен с правой стороны головки блока цилиндров под впускной трубой, для наглядности поддерживающий кронштейн впускной трубы снят) - трудности с пуском в мороз, так как приходится прогревать двигатель, поддерживая обороты педалью акселератора, при перегреве существенно снижается мощность, появляется детонация;

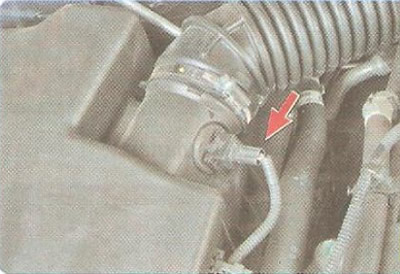

- датчик температуры всасываемого воздуха - увеличение расхода топлива, повышение уровня токсичности отработавших газов;

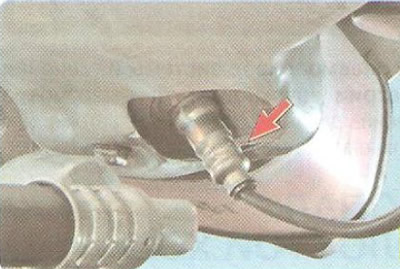

- датчик концентрации кислорода (лямбда-зонд) - увеличение расхода топлива, снижение мощности двигателя, неустойчивая работа на холостом ходу. Возможно повреждение каталитического нейтрализатора отработавших газов;

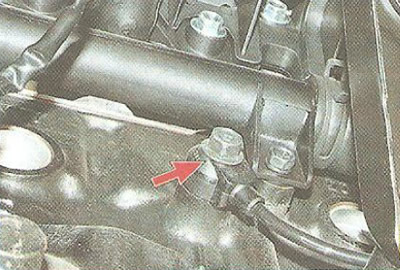

- датчик детонации (установлен с правой стороны блока цилиндров в районе 2-го и 3-го цилиндров) - двигатель очень чувствителен к качеству бензина, повышенная склонность к детонации;
- датчик скорости (установлен на картере коробки передач) - возможно ухудшение динамических качеств автомобиля и увеличение расхода топлива;
- электромагнитный клапан...

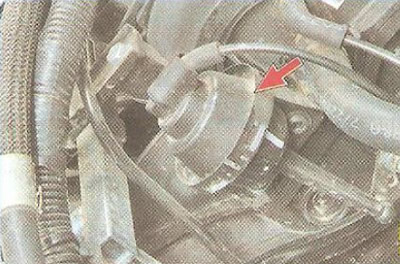

...и пневмопривод системы изменения геометрии впускной трубы - возможно ухудшение динамических качеств автомобиля и увеличение расхода топлива.
