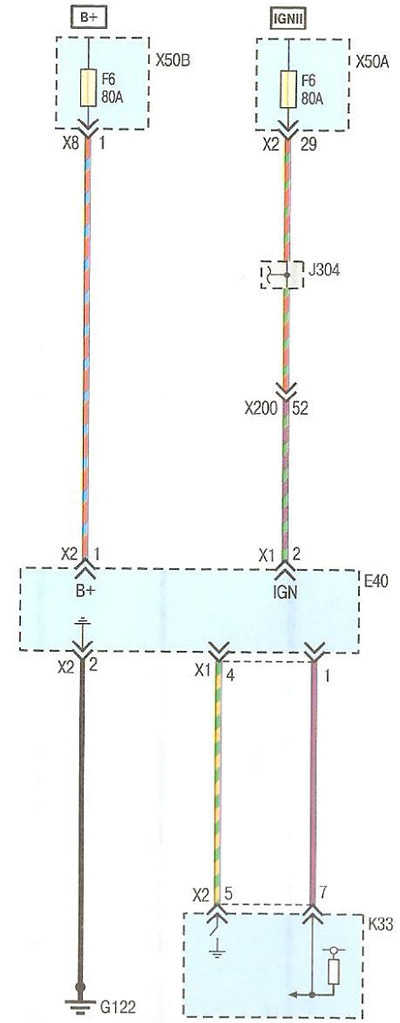

Схема 5. Дополнительный обогреватель системы отопления

Схема 5. Дополнительный обогреватель системы отопления

Здесь находятся обозначения к этой электросхеме →
